6 | Montage

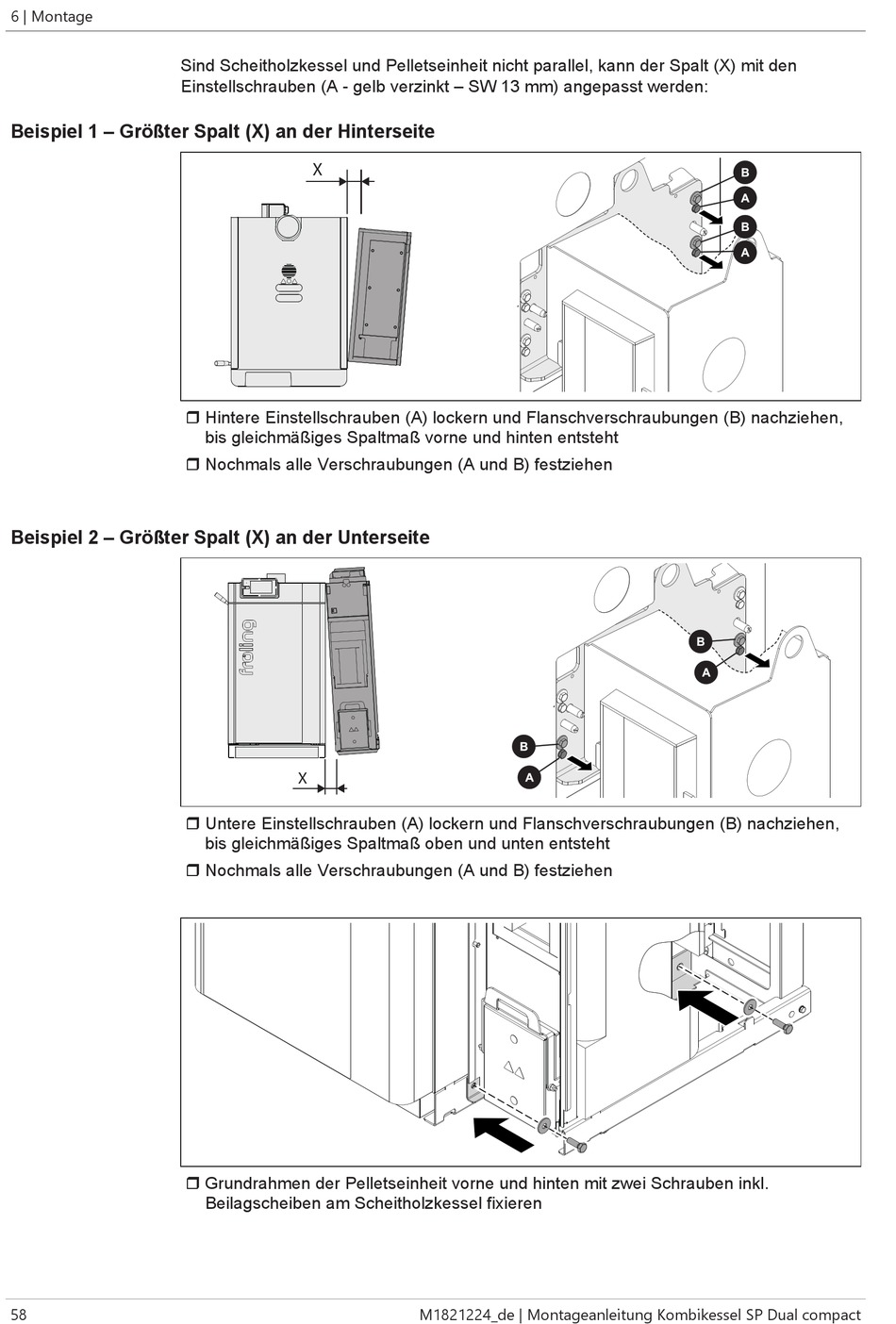

Beispiel 1 – Größter Spalt (X) an der Hinterseite
Beispiel 2 – Größter Spalt (X) an der Unterseite
58
Sind Scheitholzkessel und Pelletseinheit nicht parallel, kann der Spalt (X) mit den
Einstellschrauben (A - gelb verzinkt – SW 13 mm) angepasst werden:
X
r Hintere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen,
bis gleichmäßiges Spaltmaß vorne und hinten entsteht
r Nochmals alle Verschraubungen (A und B) festziehen
X
r Untere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen,
bis gleichmäßiges Spaltmaß oben und unten entsteht
r Nochmals alle Verschraubungen (A und B) festziehen
r Grundrahmen der Pelletseinheit vorne und hinten mit zwei Schrauben inkl.
Beilagscheiben am Scheitholzkessel fixieren
M1821224_de | Montageanleitung Kombikessel SP Dual compact
