A potenciális veszélyek miatt a csomagolóanyagokhoz (kapcsokhoz, műanyag
zsákokhoz, polisztirol habhoz, stb.) gyermekek ne férhessenek hozzá.
Az első beindítást követően a készülék szállításakor vagy mozgatásakor tartsa be a maximális
dőlésszögre vonatkozó korábbi figyelmeztetéseket és gondoskodjon arról, hogy a tartályból az összes
vizet leeresztették. Amennyiben az eredeti csomagolás már nincs meg, a készüléket és alkatrészeit
az eredeti csomagoláshoz hasonló védelemmel lássa el.
2. MŰSZAKI JELLEMZŐK
2.1. Konstrukciós jellemzők
A HB200(C) hőszivattyús bojler alapvetően a hőszivattyú berendezést tartalmazó felső részből
(2.1.-1. ábra) és a tárolótartályt tartalmazó alsó részből áll (2.1.-2. ábra). A használati-melegvíz
tárolótartálya - amelynek űrtartalma (200L)- belülről zománcréteggel, kívülről pedig egy vastag, nagy
hatásfokú poliuretán-szigeteléssel van ellátva, amely utóbbit a készülék műanyagpalásttal borítása
fedi A készülék oldalán különböző csőcsonkokba rögzítve található a csőfűtőtest, és a magnézium
anód, amelyeket egy egy védőfedél illetve védőkupak takar. A készülék korlátozója a hőszivattyús
felső egység bal oldalán kapott helyet a burkolat alatt, amelnyek érzékelője a fűtőbetét tokcsövében
van rögzítve.
A fenti kör alakú tálca hátsó részében található a kondenzvíz-leeresztő csonk. Az elülső részen
került elhelyezésre a kijelzővel ellátott vezérlőpanel. A hőszivattyú kör összes további alkatrésze a
tárolótartály fölött került elhelyezésre egy pontosan megtervezett rend szerint, amely optimális
üzemelést, csökkentett vibrációt és zajkibocsátást tesz lehetővé.
Az alábbi alkatrészek egy könnyen hozzáférhető, megfelelően szigetelt műanyag burkolatban
helyezkednek el: kompresszor, termosztatikus expanziós szelep, párologtató, a megfelelő légáramlást
biztosító ventilátor és a többi, a 2.7.-1. ábrán látható alkatrész.

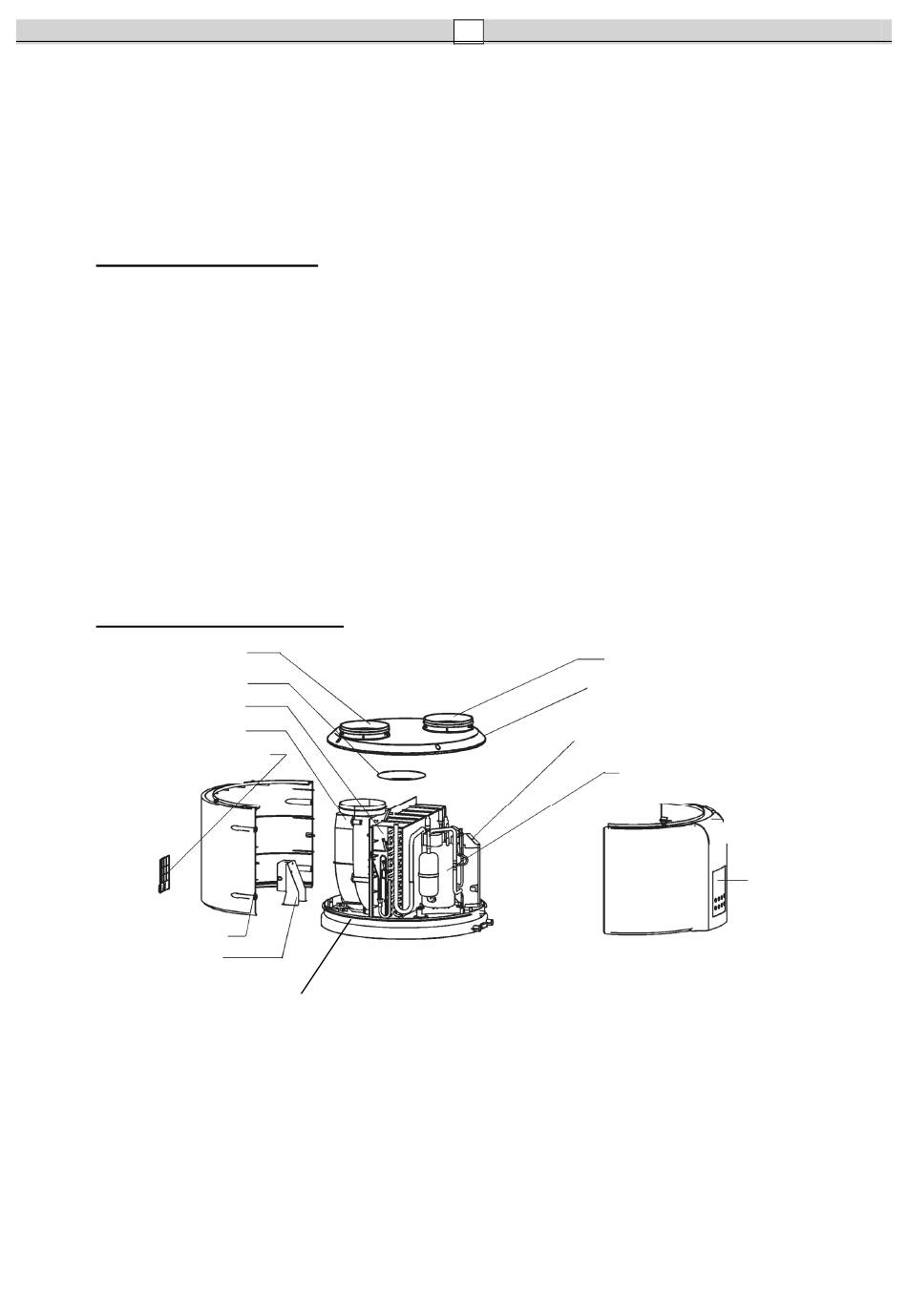

2.2. Az alkatrészek elnevezése
Levegő kilépés
Szűrő
Párologtató
entilátor
V
Elosztó doboz fedele
Hátulsó fedél
Sorcsatlakozó
Korlátozó
2.1.-1. ábra
Levegő belépés
Felső fedél
Elektromos ellenőrző doboz
Kompresszor
Elülső fedél
Kijelző
