_______________________________________NL_______

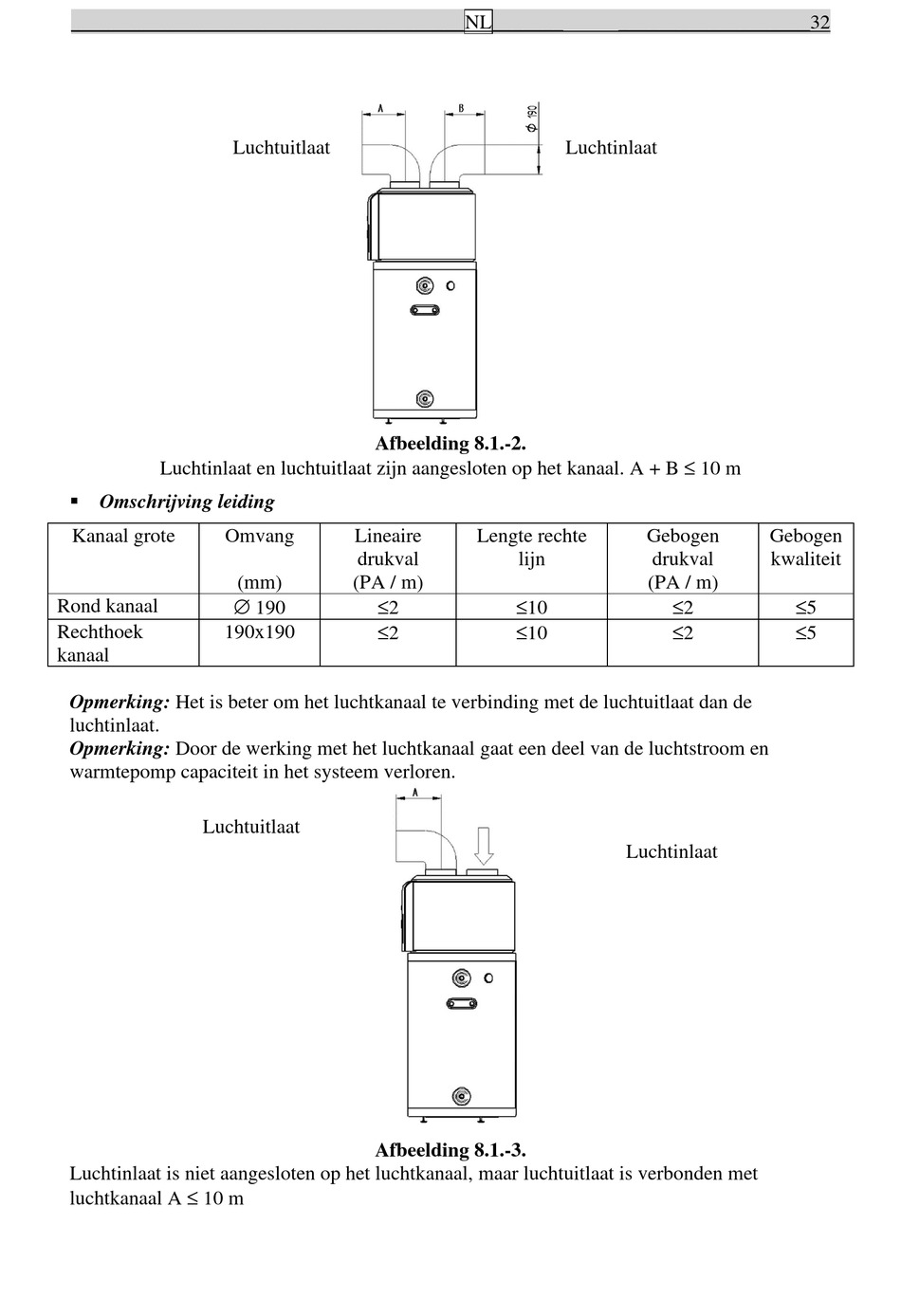

Luchtinlaat en luchtuitlaat zijn aangesloten op het kanaal. A + B ≤ 10 m
 Omschrijving leiding
Kanaal grote Omvang
Rond kanaal
Rechthoek 190x190
kanaal
Opmerking: Het is beter om het luchtkanaal te verbinding met de luchtuitlaat dan de
luchtinlaat.
Opmerking: Door de werking met het luchtkanaal gaat een deel van de luchtstroom en
warmtepomp capaciteit in het systeem verloren.
Luchtuitlaat
Luchtinlaat is niet aangesloten op het luchtkanaal, maar luchtuitlaat is verbonden met
luchtkanaal A ≤ 10 m
Luchtuitlaat
Afbeelding 8.1.-2.
Lineaire
drukval
(mm) (PA / m)
∅ 190 ≤2
≤2
Afbeelding 8.1.-3.
___________________32
Luchtinlaat
Lengte rechte
lijn
≤10
≤10
Luchtinlaat
Gebogen Gebogen
drukval kwaliteit
(PA / m)
≤2 ≤5
≤2 ≤5
