pompei de căldură se situează deasupra rezervorului de depozitare, după o ordine proiectată în mod exact, care
permite funcţionare optimă, vibraţie mai mică şi emisiune redusă de zgomot.
Piesele de mai jos se situează pe o carcasă mai uşor accesibilă, izolată în mod corespunzător: compresor,
valvă termostatică de expansiune, vaporizator, ventilator care asigură curentul de aer corespunzător, precum şi
toate celelalete piese indicate pe imaginea 2.7.-1.
2.2.
Denumirea pieselor
Ieşirea aerului
Filtru
Vaporizator
Ventilator
Capacul cutiei
de distribuţie
Capac din spate
Cutie de distribuţie
Sistem de pompă de căldură
Capacul încălzitorului electric

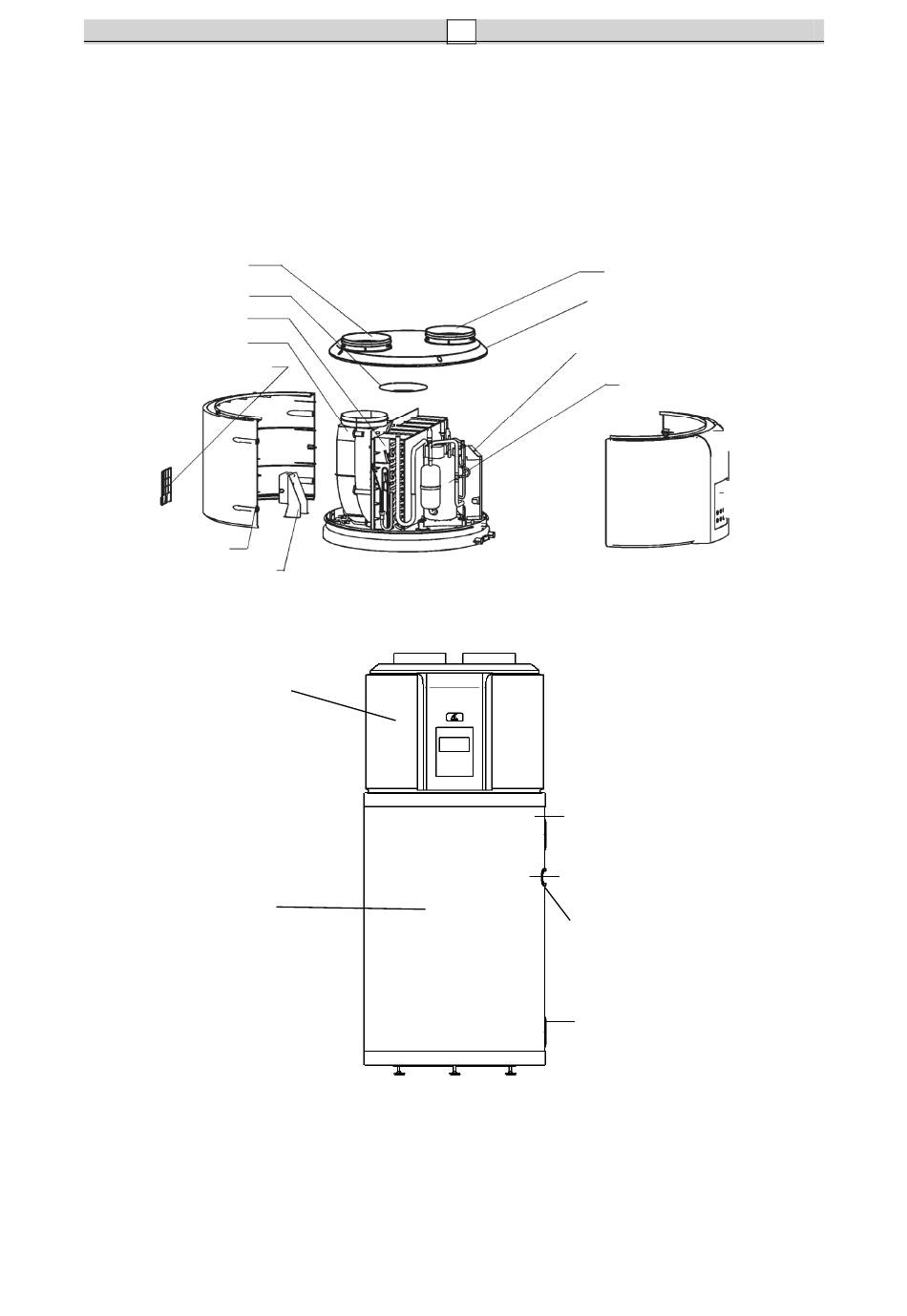

Imaginea 2.1.-1.
Imaginea 2.1-2.
Intrarea aerului
Capac de sus
Cutie electrică de control
Compresor
Capac inferior
Afişaj
Racord stuţ de apă caldă G3/4
Ieşire agent de încălzire Rp3/4
Intrare agent de încălzire Rp3/4
Racord stuţ de apă rece G3/4
