_________________________________ ___RO__________________________________13
HV
- Apă rece
MV
- Apă caldă
E
- Incălzire electrică
HB
- Intrarea agentului de încălzire de pe
schimbător de căldură sau schimbător de
căldură exterior (în cazul tipului HB200C)
HK
- Ieşirea agentului de încălzire de pe
schimbător de căldură sau schimbător de
căldură exterior (în cazul tipului HB200C )
KK
- Evacuarea condensatului
Supapa combinată de siguranţă trebuie legat în burlanul de apă rece, cu respectarea direcţiei de circulare
a apei marcată cu săgeată. Distanţa maximă permisă între aparat şi supapă este de 2 m, şi pe această secţiune de
ţeavă este permisă îndoirea (arcuri, coturi).
Pe aparat se montează o supapă de siguranţă regularizată pe o presiune de uzină de maximum 7 bari.
Supapa de siguranţă se montează în mod direct în faţa rezervorului, pe burlanul de apă rece, în mediu ferit de
îngheţ. Ţeava de evacuare se racordează la supapa de siguranţă aşa încât acesta să fie direcţionat în jos şi să fie
mintat în spaţiu ferit de îngheţ
presiuni de uzină de 7 bari. La supape cu presiune mai mică de această valoare presiunea maximă va fi determinată
cu luarea în considerare a valorilor limită de mini-maxi stabilite în cazul supapei de siguranţă. Dacă se întrece
această valoare, în faţa supapei de siguranţă se montează un reductor de presiune.
ÎNTRE SUPAPĂ ŞI APARAT SE INTERZICE MONTAREA DE ARMĂTURI DE INSTALAŢIE DE
Înainte de instalarea supapei conducte de apă rece trebuie clătită bine, astfel putem evita eventuatele
dăunări rezultate din contaminări. Supapa combinată de siguranţă conţine şi o supapă de refulare. Pe timpul
încălzirii pe burlanul de scurgere a supapei combinatei de siguranţă trebuie să scurgă picături de apă dilatată. La
montare trebuie să ne asigurăm să fie vizibilă picurarea.

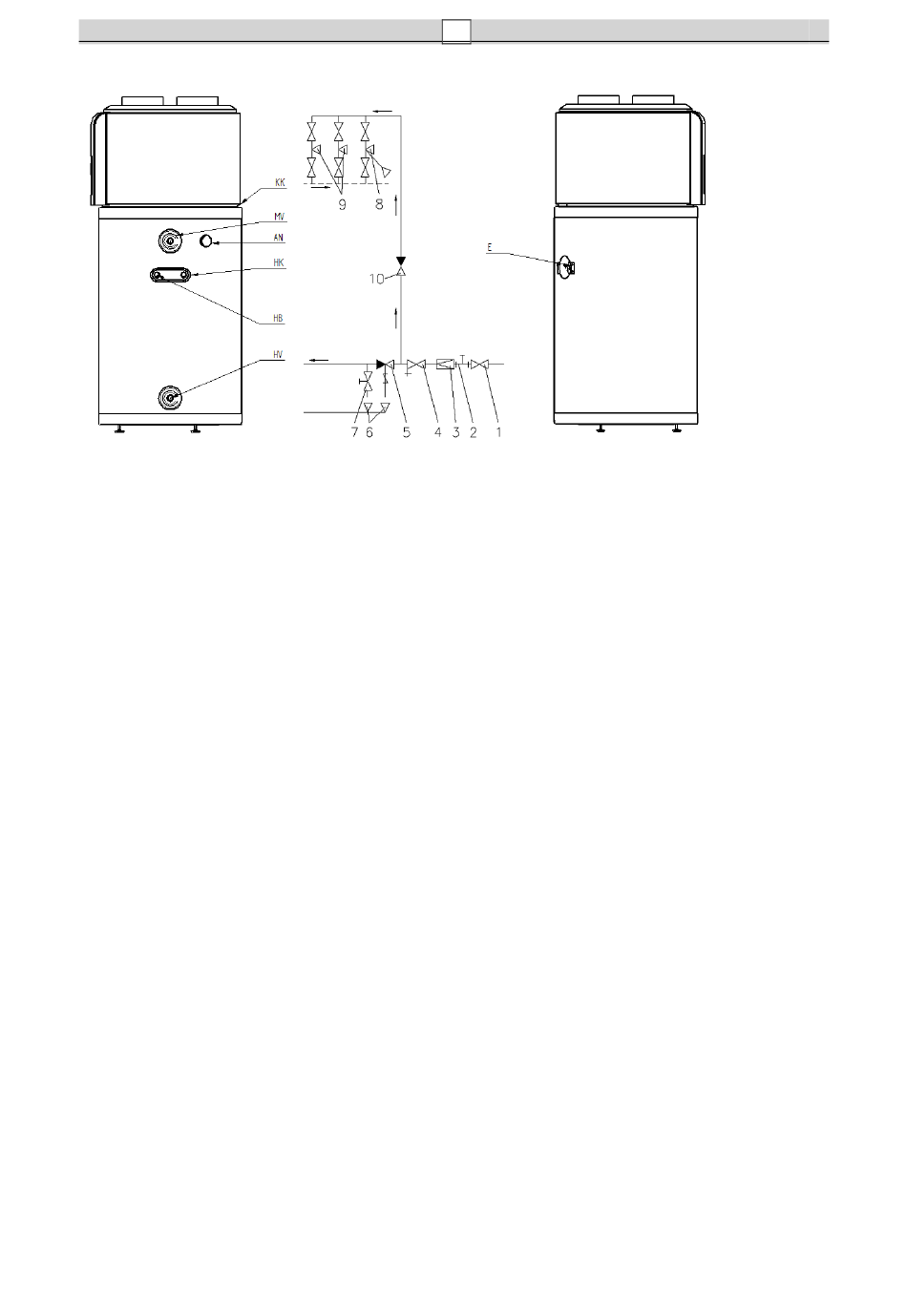

Imaginea 2.5.–1.
Presiunea apei reci de intrare nu poate depăşi presiunea de 5,25 bari în cazul unei
.
Supapa de siguranţă nu este accesoriul aparatului.
1
2
3
4.
5
6
7
8
9
10 - Supapă de refulare
APĂ!
- Supapă de închidere
- Manometru
- Supapă pentru reducerea
presiunii (numai în cazul
presiunii de sistem de peste
0,6 MPa)
- Filtru Y
- Supapă de siguranţă
combinată
- Racord de scurgere (în
canal)
- Supapă de golire
- Baterie cu robinete (cu duş)
- Baterie cu robinete
