___________________________________________FR___________________________10

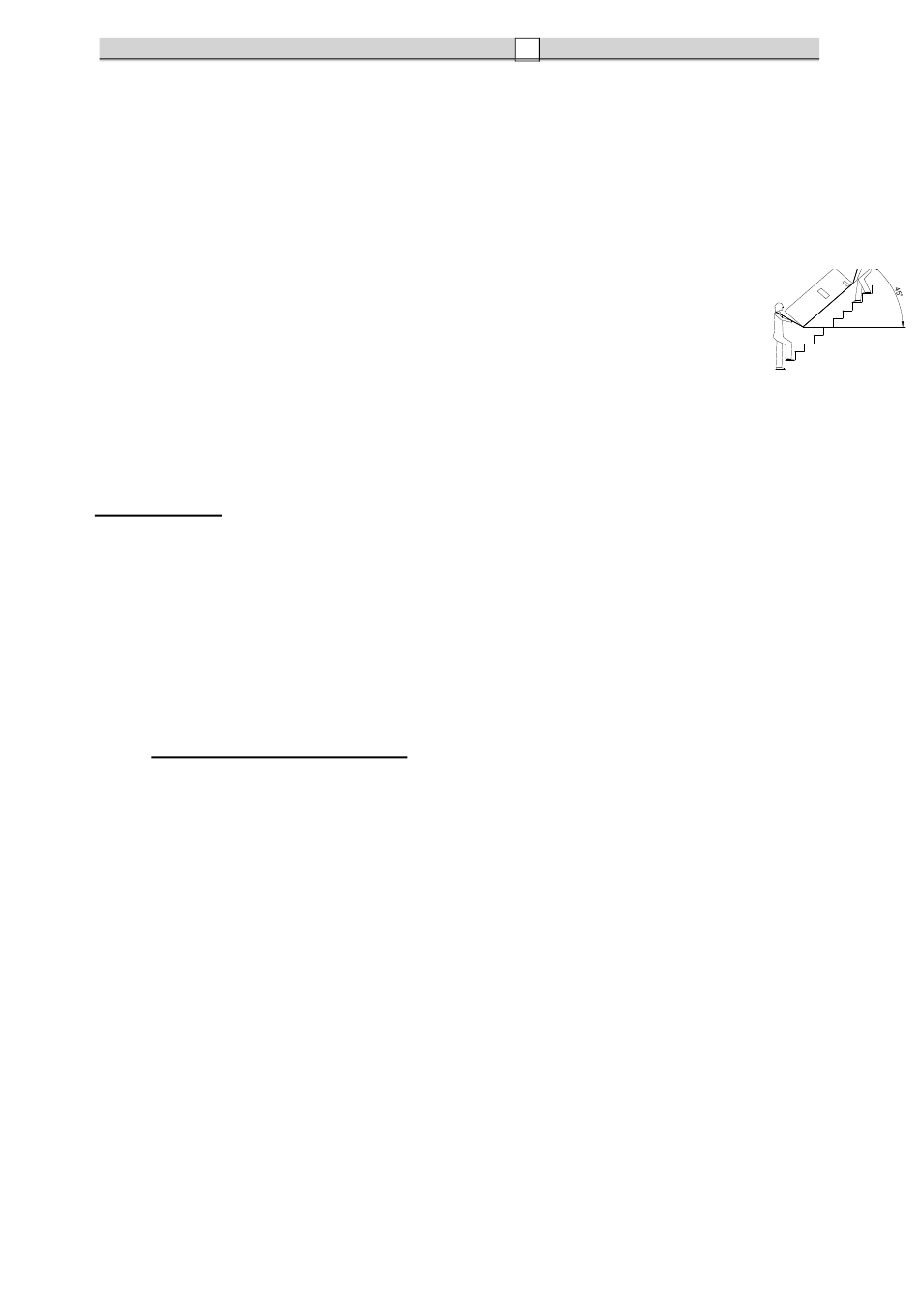

L'appareil doit être transporté, déplacé ou stocké en position verticale, et ne peut être
incliné à plus de 45° (figure 1.5.-2.). L'appareil est relativement lourd, son déplacement exige
au moins 2 personnes. A défaut, des blessures physiques peuvent se produire, ou l'appareil peut
être endommagé. Si, au cours des opérations ci-dessus, il est nécessaire d'adopter une position
différente de celle préconisée, il convient d'attendre au minimum 3 heures entre le moment ou
l'appareil a été placé en position verticale – et/ou a été mis en service – et le
démarrage de l'appareil ; ce délai permet de s'assurer que l'huile placée dans le
circuit de refroidissement retrouve sa position correcte, et que le compresseur n'est
pas endommagé.
L'appareil emballé doit être déplacé à la main ou à l'aide d'un chariot – en
suivant les instructions figurant sur le carton d'emballage.
Dans la mesure du possible, nous vous conseillons de conserver l'appareil dans son
emballage d'origine jusqu'à ce qu'il soit mis en service à l'endroit choisi, notamment
si des travaux sont en cours dans les environs de l'appareil.
Lors du retrait de l'emballage, vérifiez que l'appareil est intact, et que les pièces sont présentes.
Si l'appareil est incomplet ou s'il manque des pièces, avertissez le vendeur dans les délais fixés
par la loi.
ATTENTION !
En raison des risques potentiels, les enfants ne doivent pas avoir accès aux matériaux
d'emballage (sangles, sacs en plastiques, mousse en polystyrène etc...)
En cas de transport après la première mise en route de l'appareil, les avertissements
relatifs à l'angle maximum d'inclinaison doivent être respectés et le réservoir doit être
entièrement vidangé. Au cas où l'emballage d'origine n'est plus disponible, l'appareil et les
pièces doivent être protégés avec le même niveau de protection que leur emballage d'origine.
2.
CARACTÉRISTIQUES TECHNIQUES
2.1. Caractéristiques de fabrication
Le chauffe-eau à pompe à chaleur HB200(C) se compose principalement d'une partie
supérieure dans laquelle se trouve la pompe à chaleur (figure 2.1.-1) et d'une partie inférieure
dans laquelle se trouve le réservoir (figure 2.1-2). La surface interne du réservoir d'eau chaude
d'une capacité de 200 L est émaillée, et sa surface externe est protégée par une épaisse couche
d'isolant en polyuréthane à haute performance, elle-même recouverte par l'habillage extérieur
en plastique de l'appareil. Sur le capot se trouvent le thermoplongeur, le régulateur,
l'électronique du témoin d'usure de l'anode, et le témoin d'usure de l'anode en magnésium, qui
se trouvent placés horizontalement sur le même axe que le capot.
A l'arrière du couvercle rond du dessus se trouve le raccordement d'écoulement des
condensats. Sur la partie frontale se trouve le panneau de commande muni d'un afficheur.
Toutes les autres pièces du circuit de la pompe à chaleur sont situées au dessus du réservoir
dans un ordre conçu avec précision, qui permet son fonctionnement optimal et la réduction des
vibrations et du niveau sonore.
Les pièces suivantes sont située dans un habillage en plastique d'accès facile et isolé de
manière appropriée : compresseur, valve d'expansion thermostatique, condenseur, ventilateur
permettant d'assurer le flux d'air nécessaire, ainsi que les autres pièces surreprésentées à la
figure 2.7-1.
Figure 1.5.-2
