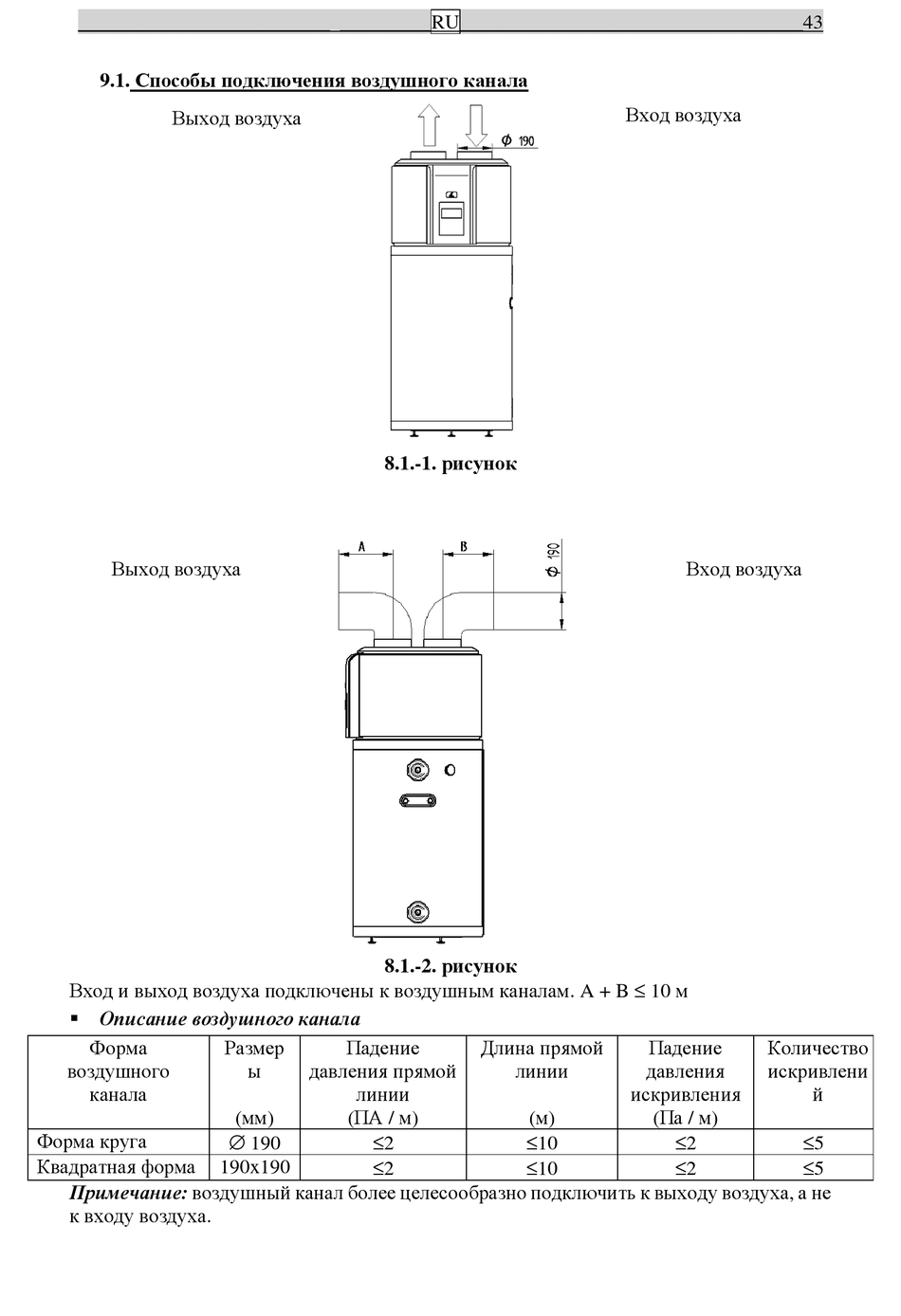

9.1. Способы подключения воздушного канала
Выход воздуха
Выход воздуха
Вход и выход воздуха подключены к воздушным каналам. A + B ≤ 10 м
 Описание воздушного канала
Форма
воздушного
канала
Форма круга
Квадратная форма
Примечание: воздушный канал более целесообразно подключить к выходу воздуха, а не
к входу воздуха.
8.1.-1. рисунок
8.1.-2. рисунок
Размер Падение
ы давления прямой
линии
(мм) (ПА / м)
∅ 190 ≤2
≤2
190x190
Вход воздуха
Длина прямой Падение
линии давления
искривления
(м)
≤10
≤10
Вход воздуха
Количество
искривлени
й
(Па / м)
≤2 ≤5
≤2 ≤5
