2.5. Csatlakozás vízhálózatra
A készüléket tömlővel bekötni tilos! Hideg- és melegvízvezetéknek horganyzott acélcső, műanyagcső
és vörösrézcső egyaránt alkalmazható. Vörösréz vízvezeték hálózatra történő csatlakoztatáshoz
szigetelő közdarabok használata kötelező!
A HAJDU Zrt. által forgalmazott közdarab egységcsomag 2 db-os kiszerelésben kapható a
mintaboltjainkban és a kereskedelemben. Az egyik közdarabot közvetlenül a tároló melegvízcsövére,
a másikat a hidegvízcsőre már előzőleg felszerelt szerelvények és a vörösréz vízhálózat közé kell
szerelni.
Közdarab nélküli csatlakoztatás esetén a készülékre vonatkozó garancia érvényét veszti!
A TÁROLÓT ÉS A HŐCSERÉLŐKET A MEGENGEDETT ÜZEMI NYOMÁSNÁL (0,7 MPa)
NAGYOBB NYOMÁS ALÁ HELYEZNI ÉLETVESZÉLYES ÉS TILOS!

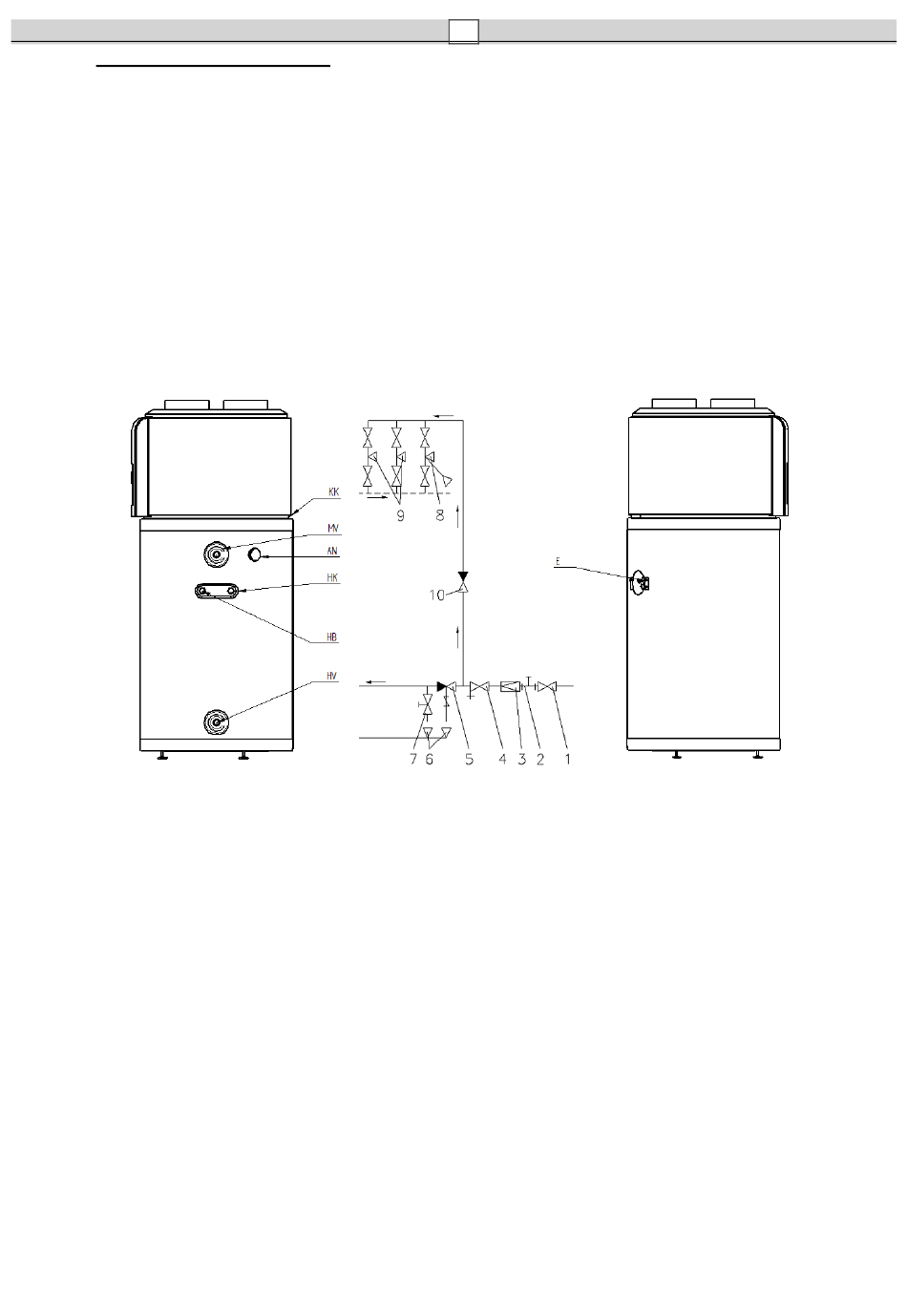

A vízhálózatra való bekötésnél feltétlenül tartsa be az egyes szerelvények 2.5-1. ábra szerinti
beépítési sorrendjét, ettől függ a berendezés helyes működése.
2.5.-1. ábra
HV - Hidegvíz
MV - Melegvíz
AN - Magnézium anód
E - Elektromos fűtés
HB
- Hőcserélő- vagy
külső hőcserélőről- fűtőközeg belépés
(HB200C típus esetén)
HK - Hőcserélő- vagy
külső hőcserélőről- fűtőközeg kilépés
(HB200C típus esetén)
KK - Kondenzáció kivezetés
1
- Elzáró szelep
2
- Manométer
3 - Nyomáscsökkentő szelep
(csak 0,6 MPa vízhálózati
nyomás felett)
4. - Y szűrő
5 - Kombinált biztonsági szelep
6 - Lefolyó (csatornába)
7
- Ürítő szelep
8
- Csaptelep (zuhannyal)
9
- Csaptelep
10 - Visszacsapó szelep
