3.2
Uitleg werking
Volgens bovengenoemde feiten is het "energetisch vermogen" van de
warmtepomp gebaseerd op warmteoverdracht door warmteafvoer uit een vrije
bron (in dit geval is dat de omgevingslucht) met een lagere temperatuur dan
het te verwarmen materiaal (in dit geval is dat het water in de tank van de
boiler). Stroom is nodig voor de werking van de compressor (dit leidt ertoe
dat de toestand van de koelstofmaterie binnen het koelcircuit verandert),
waardoor de overdracht van warmte-energie plaatsvindt. Koelvloeistof loopt
langs een gesloten hydraulisch circuit waar de vloeistof overgaat in vloeibare
of gasvormige toestand in verband met de temperatuur en druk. De

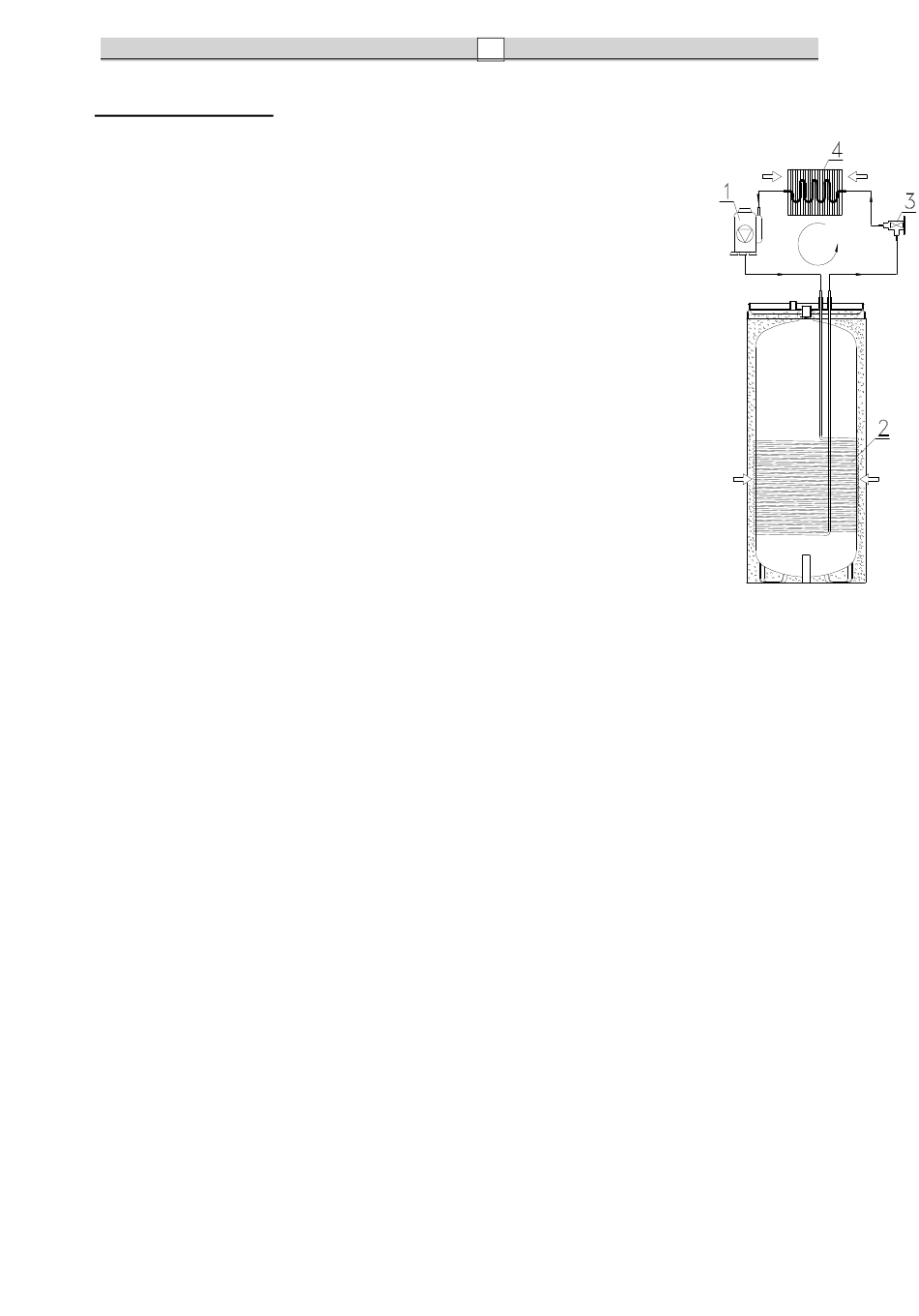

belangrijkste elementen van het hydraulische circuit (Afbeelding 3.2-1) zijn
de volgende:
1 –compressor, welke de cyclus die er doorheen loopt garandeert door
de druk van de koelvloeistof (welke een gasvormige toestand kent in deze
cyclus) te verhogen.
2 – eerste warmtewisselaar in de watertank van de waterverwarmer:
warmtewisseling tussen de koelvloeistof en het sanitaire water dat verwarmd
wordt, wordt geproduceerd op het oppervlak. Aangezien in deze fase de
aggregatietoestand van de warme koelvloeistof wijzigt en wordt verdicht tot
vloeistof terwijl er overdracht plaatsvindt van de warmte aan het water, deze
warmtewisselaar wordt gedefinieerd als condensor.
3 –expansieventiel: is een toerusting waardoor de koelvloeistof loopt
op het moment dat de druk en temperatuur verminderen, na de expansie van
de vloeistof als gevolg van een verhoging van de pijp doorsnede boven de
klep.
4 – tweede warmtewisselaar in het bovenste gedeelte van de boiler, welke oppervlakte
is verhoogd door middel van vinnen. De tweede warmtewisselaar voert warmte-uitwisseling
uit tussen de koelvloeistof en de omgevingslucht dat op een juiste manier kunstmatig stroomt
door ofwel de vrije bron of door een speciale ventilator. In deze fase verdampt de koelvloeistof
en onttrekt warmte aan de omgevingslucht. Deze warmtewisseling wordt gedefinieerd als
verdamper.
Aangezien warmte-energie exclusief van een hoger temperatuurniveau naar een lager
temperatuurniveau kan stromen, moet de temperatuur van het koelmiddel in de verdamper (4)
lager zijn dan de omgevingslucht dat optreedt als vrije bron. Om op hetzelfde moment
warmteoverdracht te bereiken moet het koelmiddel in de condensor (2) een hogere temperatuur
hebben dan de temperatuur van het water in de tank dat verwarmd moet worden.
Het temperatuurverschil in het warmtepomp circuit wordt geproduceerd door de
compressor (1) tussen de verdamper (4) en de condensor (2) en door het expansieventiel (3),
vanwege de fysieke kenmerken van de koelvloeistof.
De efficiëntie van het warmtepomp circuit kan worden gemeten door de prestatiecoëfficiënt
(COP). COP is de verhouding van binnenkomende energie in het apparaat (in dit geval is dat
de warmte overgebracht naar het te verwarmen water) en de gebruikte elektrische stroom
(door de compressor en de ondersteunende apparatuur van het apparaat). COP kan veranderen
afhankelijk van het type warmtepomp en de bijbehorende operationele omstandigheden. Een
waarde van 3 voor COP betekent bijvoorbeeld dat de warmtepomp 3 kWh naar het te
verwarmen materiaal overdraagt na 1 kWh elektriciteit te hebben gebruikt, waarvan 2 kWh
uit de vrije bron. De nominale COP-waarden van HB200 (C) warmtepompboiler staan
vermeld in tabel 1.1.1 met technische gegevens.
