Бойлер с тепловым насосом HB200(C)
внутреннего воздуха и способствует этим самым увеличению степени эффективности
нагрева воды. Для использования окружающего воздуха можно выбрать несколько
различных конфигураций, которые делают возможным разностороннее использование
прибора при различных условиях эксплуатации.
Бойлер с тепловым насосом HB200(C) был спроектирован и произведен в
соответствии со спецификациями энергетической производительности зданий. Прибор
делает возможным более рациональное использование энергии, а также влечет за собой
сокращение расходов на эксплуатацию. Отведение тепла из свободных энергетических
ресурсов по сравнению с дорогими системами подогрева горячей воды сокращает
попадание в атмосферу вредных веществ.
3.2.Описание работы
На основании вышеизложенного энергетическая мощность
теплового насоса основана на теплопередаче у нагреваемого материала
(то есть воды, находящейся в емкости для подогрева) путем потребления
тепла из свободных источников с более низкими температурами (в
данном случае из
компрессора, которая приводит к изменению состояния жидкого
хладагента внутри сети охлаждения, и для передачи тепловой энергии
необходима электроэнергия. Жидкий хладагент проходит через
закрытый гидравлический круг, в котором жидкость превращается в
жидкое, либо газовое состояние в зависимости от температуры и
давления. Основные элементы гидравлического круга (3.2.-1. рисунок):
1
–
компрессор, который при помощи увеличения давления и
температуры жидкого хладагента, который в этом цикле находится в
газовом состоянии, делает возможным прохождение цикла
2 – первый теплообменник, находящийся в водной емкости
нагревателя воды: через его поверхность осуществляется теплообмен
между жидким хладагентом и подогреваемой водой, так как в этой фазе
теплый охлаждающий газ меняется в состоянии и конденсируется в
жидкость, в то время как тепло отдается воде, этот теплообменник
называется конденсатором.
3 – экспансивный клапан: это такое оборудование, через которое
проходит жидкий хладагент, в то время как его давление и температура
ощутимо падают, следуя за расширением жидкости в качестве
результата прироста сверху клапана поперечного сечения трубы.
4 – второй теплообменник, находящийся в верхней части нагревателя воздуха,
поверхность которого увеличена ребрами. Второй теплообменник осуществляет
теплообмен между жидким хладагентом и свободным источником, либо окружающим
воздухом, направляемым специальным вентилятором. Так как жидкий хладагент в этой
фазе испаряется и извлекает влагу из окружающего воздуха, этот теплообменник
называется испарителем.
Ввиду того, что тепловая энергия может протекать исключительно с высокого
уровня температуры к низкому уровню, температура среды охлаждения, находящейся в
испарителе (4), должна быть более низкой, чем окружающий воздух, образующий
свободный источник. В то же время, для того чтобы передавать тепло температура
охлаждающей среды находящейся в конденсаторе (2) должна быть выше чем
температура подогреваемой воды в емкости.
окружающего воздуха).
извлекает тепло из освежаемого
Для эксплуатации

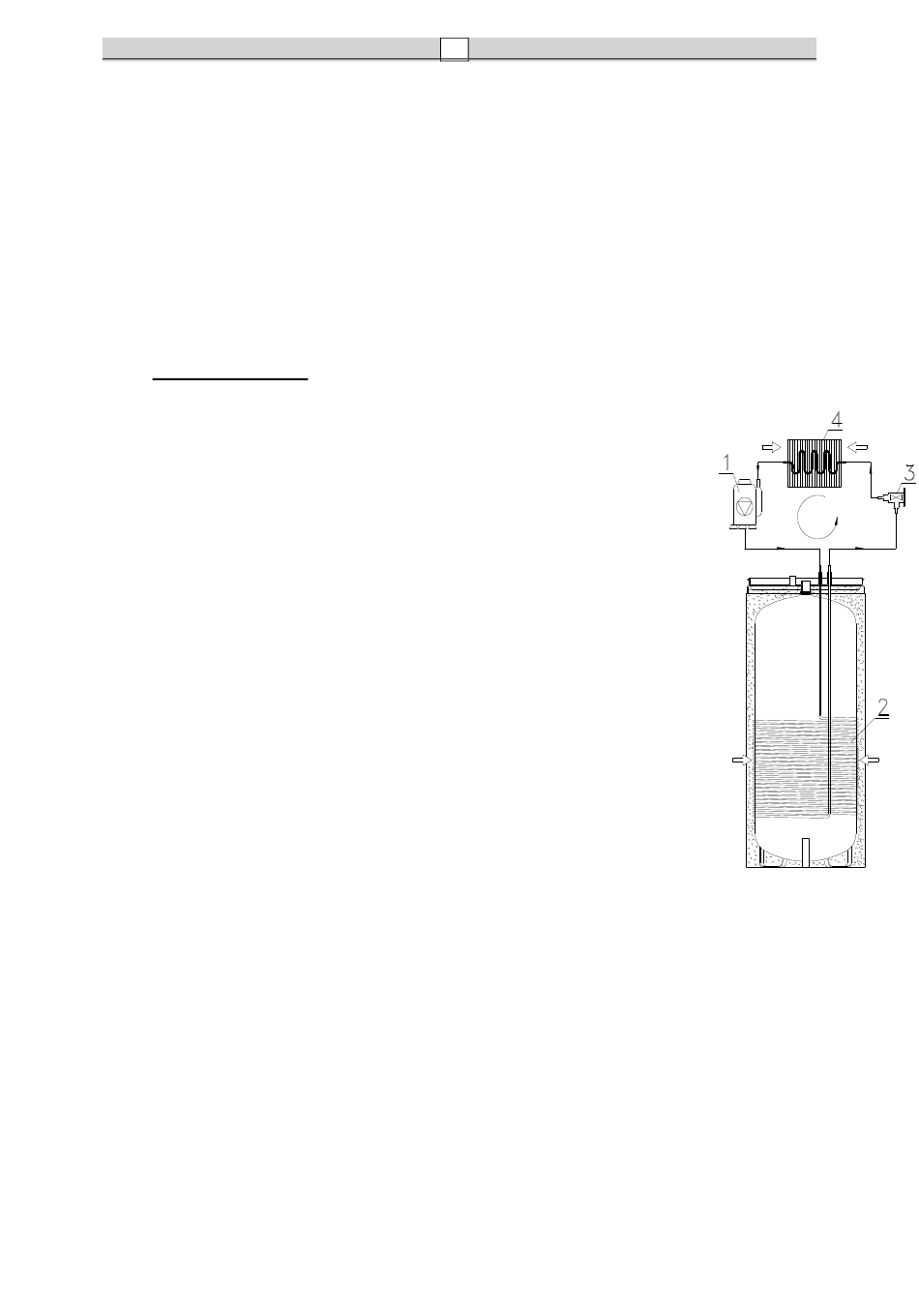

3.2.-1. рисунок
