-Eau froide
MV -Eau chaude
AN - Anode active
E
-Chauffage électrique
HB -Echangeur thermique-ou
échangeur thermique externe-arrivée du
fluide calorigène
(sur le type HB200C)
HK -Echangeur thermique-ou
échangeur thermique externe-sortie du
fluide calorigène
(sur le type HB200C)
KK -Ecoulement des condensats
La vanne de sécurité combinée doit être raccordée au raccordement d'eau froide, en
respectant la direction indiquée par la flèche. La distance maximale autorisée entre l'appareil et
la vanne est de 2 m, et sur cette section de tuyaux, deux cintrages sont autorisés (courbe, coude).
L'appareil doit être muni d'une vanne de sécurité réglée pour une pression de
fonctionnement de 7 bar maximum. La vanne de sécurité doit être installée directement devant
le réservoir sur le raccordement d'eau froide, dans un environnement non exposé au gel. Le
tuyau d'écoulement doit être raccordé à la vanne de sécurité de manière à être constamment
orienté vers le bas, dans un environnement non exposé au gel
fonctionnement est installée, la pression d'alimentation de l'eau froide entrante doit être située
entre 5,25 bar et 7 bar. Pour les vannes ayant une pression inférieure, la pression d'alimentation
maximale doit être réglée en tenant compte de la tolérance minimale et maximale de la vanne
de sécurité. Si la pression dépasse cette valeur, un réducteur de pression doit être fixé avant la
vanne de sécurité.

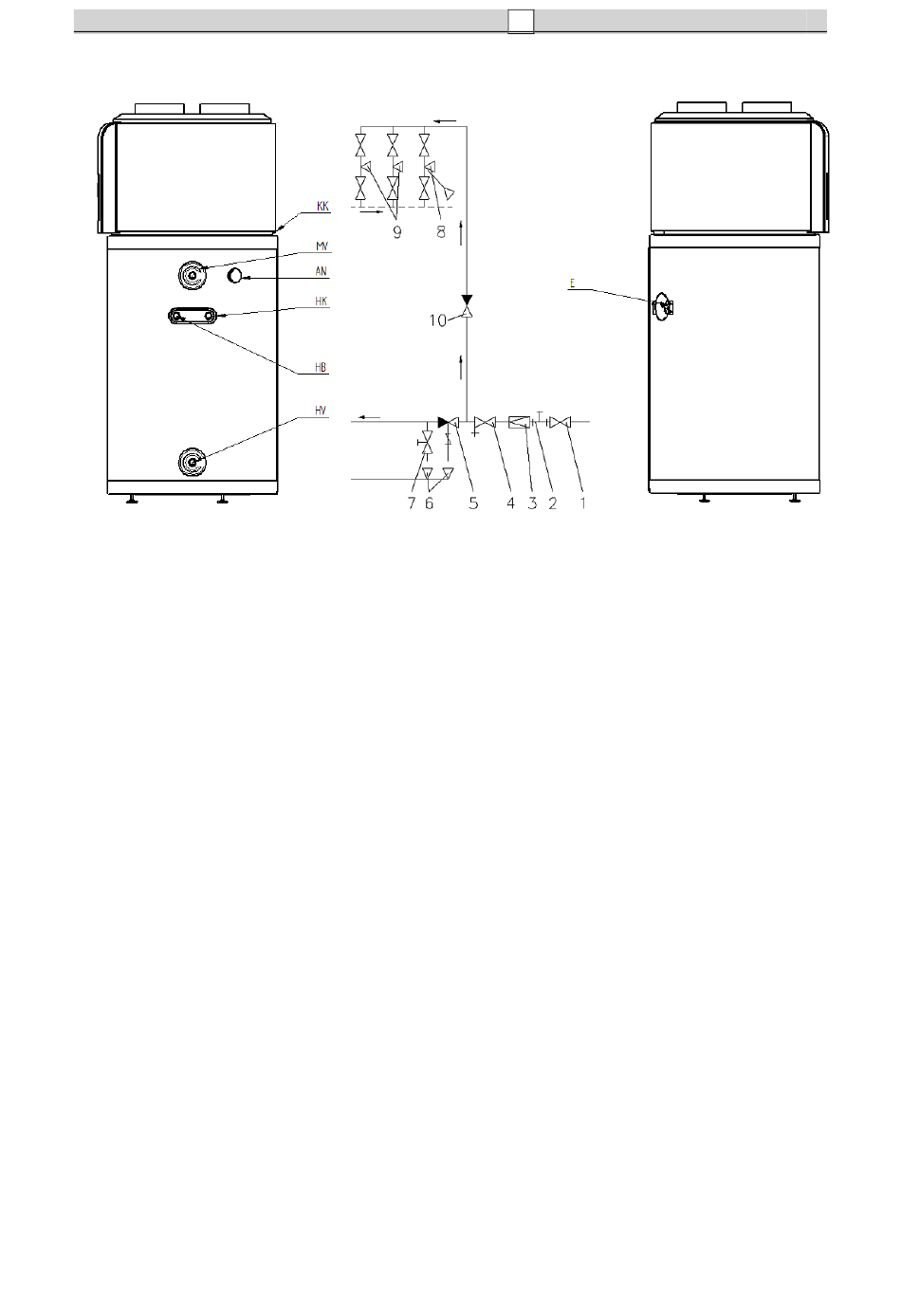

Figure 2.5.-1
1
-Vanne de fermeture
2
-Manomètre
3
-Vanne de réduction de
pression (seulement si la
pression du réseau
hydraulique est supérieure à
0,6 MPa)
4. -Filtre en Y
5
-Vanne de sécurité combinée
6 -Tuyau d'écoulement (vers la
canalisation)
7 -Vanne de vidange
8
-Robinet (avec douche)
9 -Robinet
10 -Vanne rabattable
