2.6.Электрическое подключение
1. Прибор можно подключать к электрической сети лишь на постоянной основе. Запрещается
использование настенных розеток!
2. Сетевой ток разрешено подводить к прибору лишь через выключатель с двумя углами, у
которого расстояние между открытыми контактами составляет не менее 3 мм. Такой выключатель
должен быть встроен в фиксированную электрическую сеть.
3. Необходимое поперечное сечение 3-жильных проводов сетевого подключения: в зависимости
от мощности, указанной в таблице данных 2,5 мм
Не может применяться соединение с защитными трубами.
4. Провода для подключения, а также зеленую и желтую жилу необходимо подключить в рядовую
скобу. Для подключения извлеките болты крышки корпуса конструкции и снимите крышку. После этого
электрические конструкции станут досягаемыми.
В нижней части крышки корпуса конструкции находятся пластмассовые мосты кабелей, среди
которых обозначенные наклейкой необходимо выломать («Выломать для монтажа»).
Необходимо отрезать выпирающий конец находящейся в пакете, прилагаемом к прибору резиновой
проводки кабелей, а затем проводку кабелей необходимо прикрепить к сетевому кабелю.
Соединительные кабели необходимо подключить в соответствии с фазовой этикеткой в левостороннюю
рядовую скобу (L, N,
затянуть, а затем резиновый проводник кабелей прикрепить к горизонтальной нижней поверхности рамки
крышки, так, чтобы после установки крышки была обеспечена защита электрических деталей от
проникновения воды.

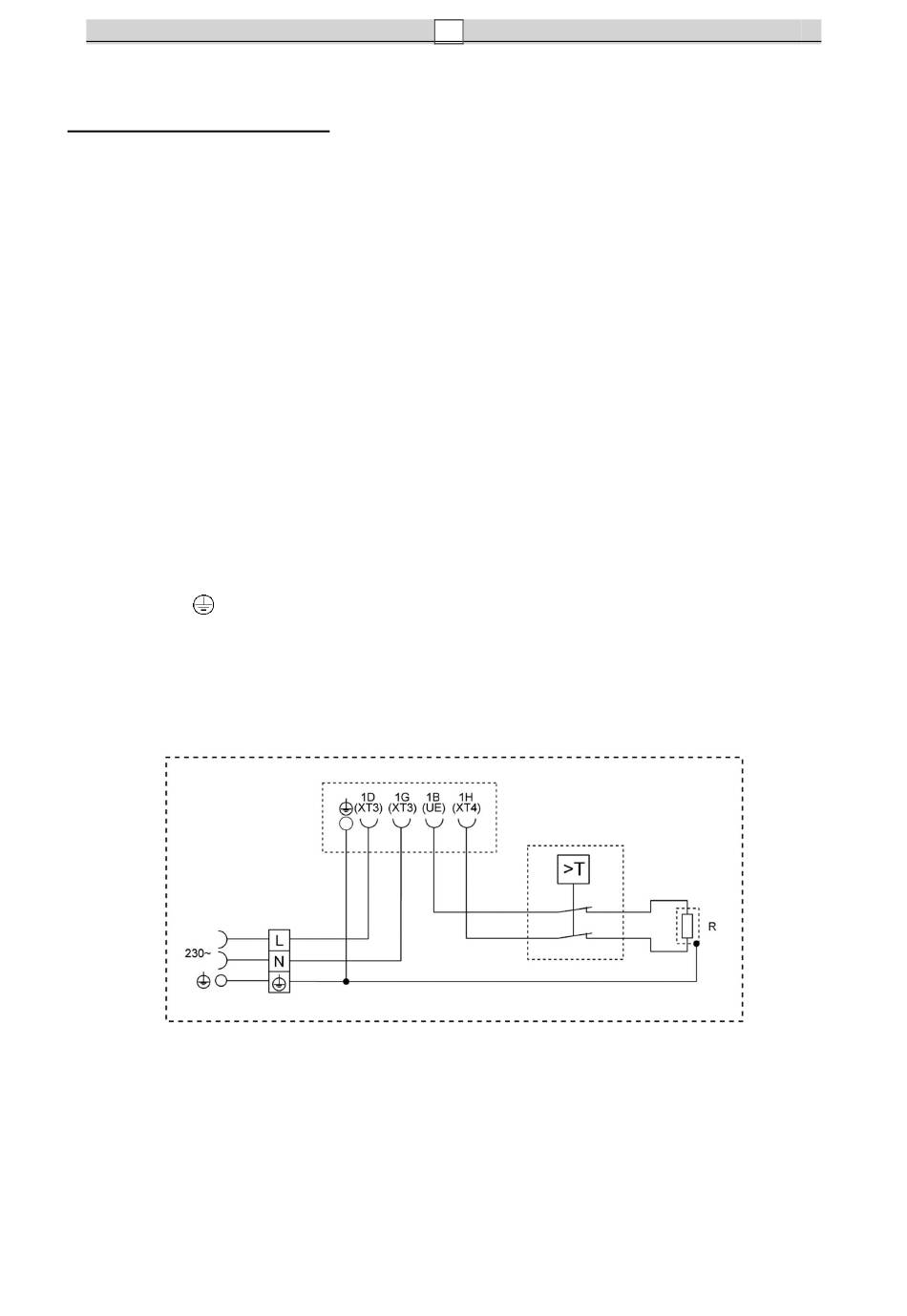

Схема подключения электричества к прибору изображена на рисунке 2.6.-1, которая также изображена и
на крышке корпуса конструкции.
Кабели, пригодные для подключения к сети:
Надлежащий тип:
). Хомуты кабельного крепления и зажимов проводов необходимо окончательно
2
2
– 4 мм
.
H0 5VVF
H0 5RRF
2.6.-1. рисунок
