_______________________________________NL_______
HV
- Koud water
MV - Heet water
E
- Elektrische verwarming
HB - Verwarming middel inlaat van de
warmtewisselaar of externe
warmtewisselaar (in het geval van type
HB200C)
HK - Verhittingsmiddel uitlaat van
warmtewisselaar of externe
warmtewisselaar (bij type HB200C)
KK - Condens afvoer
gecombineerde veiligheidsklep moet worden aangesloten op
de koud water aftakking gezien de stromingsrichting
aangegeven door de pijl. De maximale afstand tussen het
apparaat en de klep is 2 m, en twee bochten (boog, knie) zijn toegestaan. Het apparaat moet
worden uitgerust met een veiligheidsventiel gecontroleerd voor een werkdruk van max. 7 bar.
De veiligheidsklep moet direct worden gemonteerd voor de tank op de koud waterleiding
aansluiting, in een vorstvrije omgeving. De afvoerleiding moet zodanig worden aangesloten op
de veiligheidsklep dat het altijd naar beneden is gericht en in een vorstvrije staat verkeerd. De
toevoerdruk van inkomend koud water mag niet meer dan 5,25 bar zijn met een werkdruk van
7 bar. Bij een afsluiter met lagere drukwaarden, moet maximale voedingsdruk worden
vastgesteld voor de mini-maxi tolerantiegrenzen van de veiligheidsklep. Indien deze waarde
wordt overschreden, moet er een drukverlagingsapparaat voor de veiligheidsklep worden
geplaatst.
HET IS VERBODEN OM EEN WATERPIJPLEIDING FITTING TE PLAATSTEN
Voor de montage van het ventiel moet de koude waterleiding grondig worden gespoeld,
om eventuele schade als gevolg van eventuele vervuiling te voorkomen. De gecombineerde
veiligheidsklep bevat een een-weg klep. Daarom is het niet nodig om een afzonderlijke

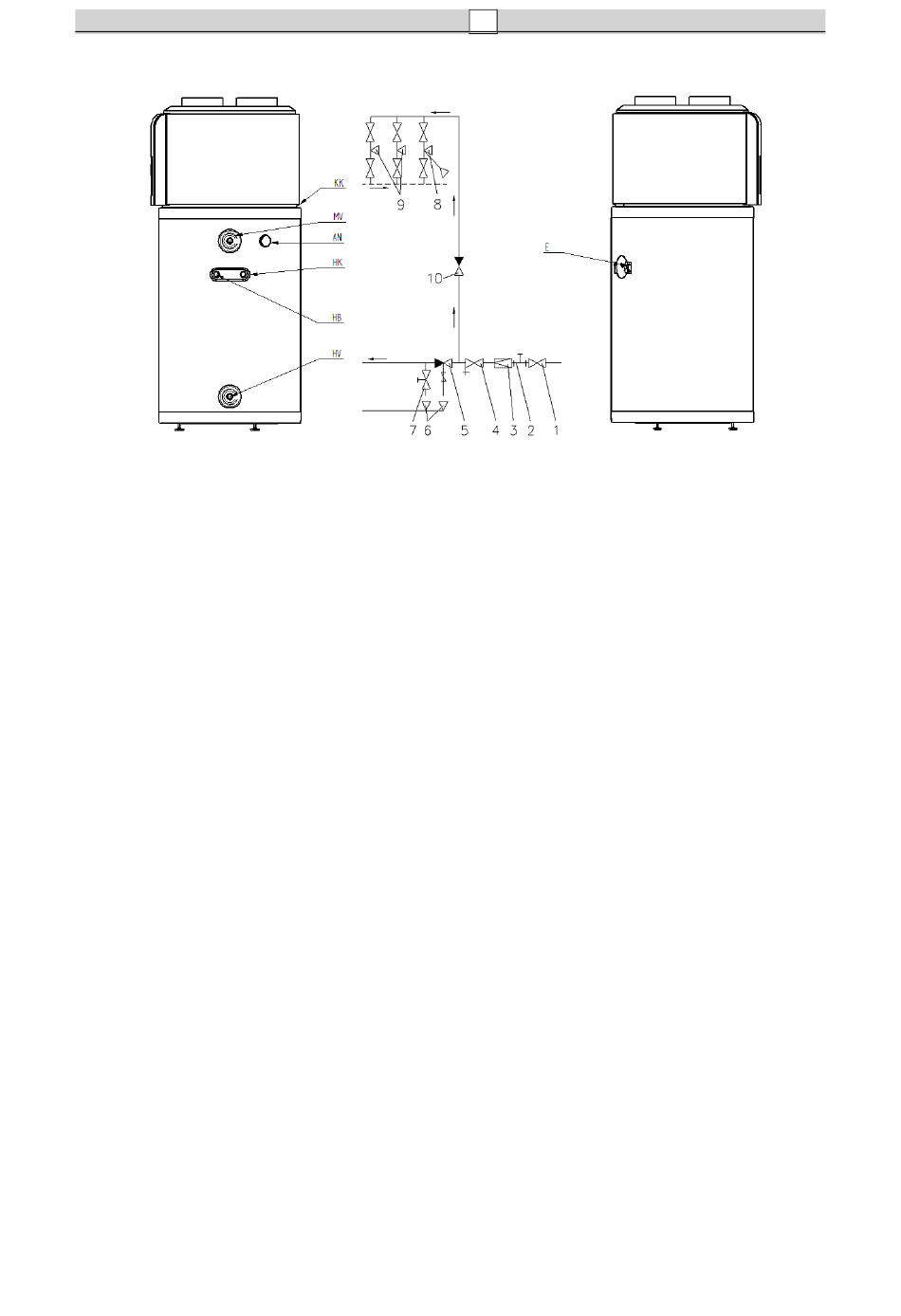

Afbeelding 2.5.-1.
De veiligheidsklep is geen accessoire van het apparaat.
TUSSEN DE KLEP EN HET APPARAAT.
___________________4
1 - Afsluiter
2 - Manometer
De
3 - Drukreduceerventiel (alleen
boven waterpijpleiding druk
boven 0,6 MPa)
4. - Y filter
5 - Gecombineerd
veiligheidsventiel
6 - Afvoertrechter (in
afvalwater, riolering)
7 - Afvoerklep
8 - Kraan (met douche)
9 - Kraan
10 - Eenrichtingsventiel
