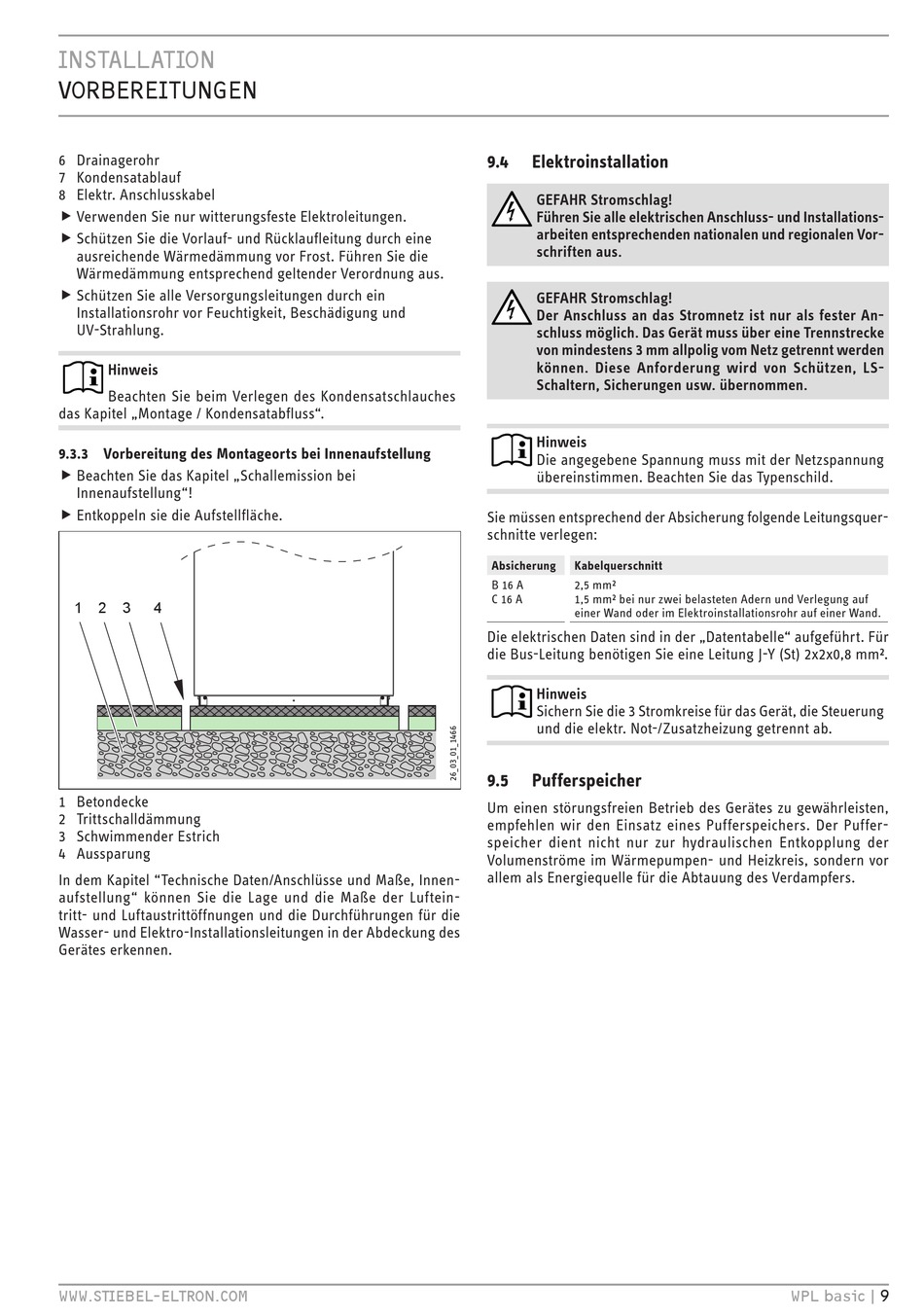

instaLLation
Vorbereitungen
6 Drainagerohr
7 Kondensatablauf
8 Elektr. Anschlusskabel
f Verwenden Sie nur witterungsfeste Elektroleitungen.
f
f Schützen Sie die Vorlauf- und Rücklaufleitung durch eine
f
ausreichende Wärmedämmung vor Frost. Führen Sie die
Wärmedämmung entsprechend geltender Verordnung aus.
f Schützen Sie alle Versorgungsleitungen durch ein
f
Installationsrohr vor Feuchtigkeit, Beschädigung und
UV-Strahlung.
Hinweis
Beachten Sie beim Verlegen des Kondensatschlauches
das Kapitel „Montage / Kondensatabfluss".
9.3.3 Vorbereitung des montageorts bei innenaufstellung
f Beachten Sie das Kapitel „Schallemission bei
f
Innen aufstellung"!
f Entkoppeln sie die Aufstellfläche.
f
1
2
3
4
1 Betondecke
2 Trittschalldämmung
3 Schwimmender Estrich
4 Aussparung
In dem Kapitel "Technische Daten/Anschlüsse und Maße, Innen-
aufstellung" können Sie die Lage und die Maße der Luftein-
tritt- und Luftaustrittöffnungen und die Durchführungen für die
Wasser- und Elektro-Installationsleitungen in der Abdeckung des
Gerätes erkennen.
WWW.stiebeL-eLtron.CoM
9.4
elektroinstallation
GEFAHR Stromschlag!
Führen Sie alle elektrischen Anschluss- und Installations-
arbeiten entsprechenden nationalen und regionalen Vor-
schriften aus.
GEFAHR Stromschlag!
Der Anschluss an das Stromnetz ist nur als fester An-
schluss möglich. Das Gerät muss über eine Trenn strecke
von mindestens 3 mm allpolig vom Netz getrennt werden
können. Diese Anforderung wird von Schützen, LS-
Schaltern, Sicherungen usw. übernommen.
Hinweis
Die angegebene Spannung muss mit der Netzspannung
übereinstimmen. Beachten Sie das Typenschild.
Sie müssen entsprechend der Absicherung folgende Leitungsquer-
schnitte verlegen:
absicherung
Kabelquerschnitt
B 16 A
2,5 mm²
C 16 A
1,5 mm² bei nur zwei belasteten Adern und Verlegung auf
einer Wand oder im Elektroinstallationsrohr auf einer Wand.
Die elektrischen Daten sind in der „Datentabelle" aufgeführt. Für
die Bus-Leitung benötigen Sie eine Leitung J-Y (St) 2x2x0,8 mm².
Hinweis
Sichern Sie die 3 Stromkreise für das Gerät, die Steuerung
und die elektr. Not-/Zusatzheizung getrennt ab.
9.5
Pufferspeicher
Um einen störungsfreien Betrieb des Gerätes zu gewährleisten,
empfehlen wir den Einsatz eines Pufferspeichers. Der Puffer-
speicher dient nicht nur zur hydraulischen Entkopplung der
Volumenströme im Wärmepumpen- und Heizkreis, sondern vor
allem als Energiequelle für die Abtauung des Verdampfers.
WPL basic |
9
