instaLLation
Montage

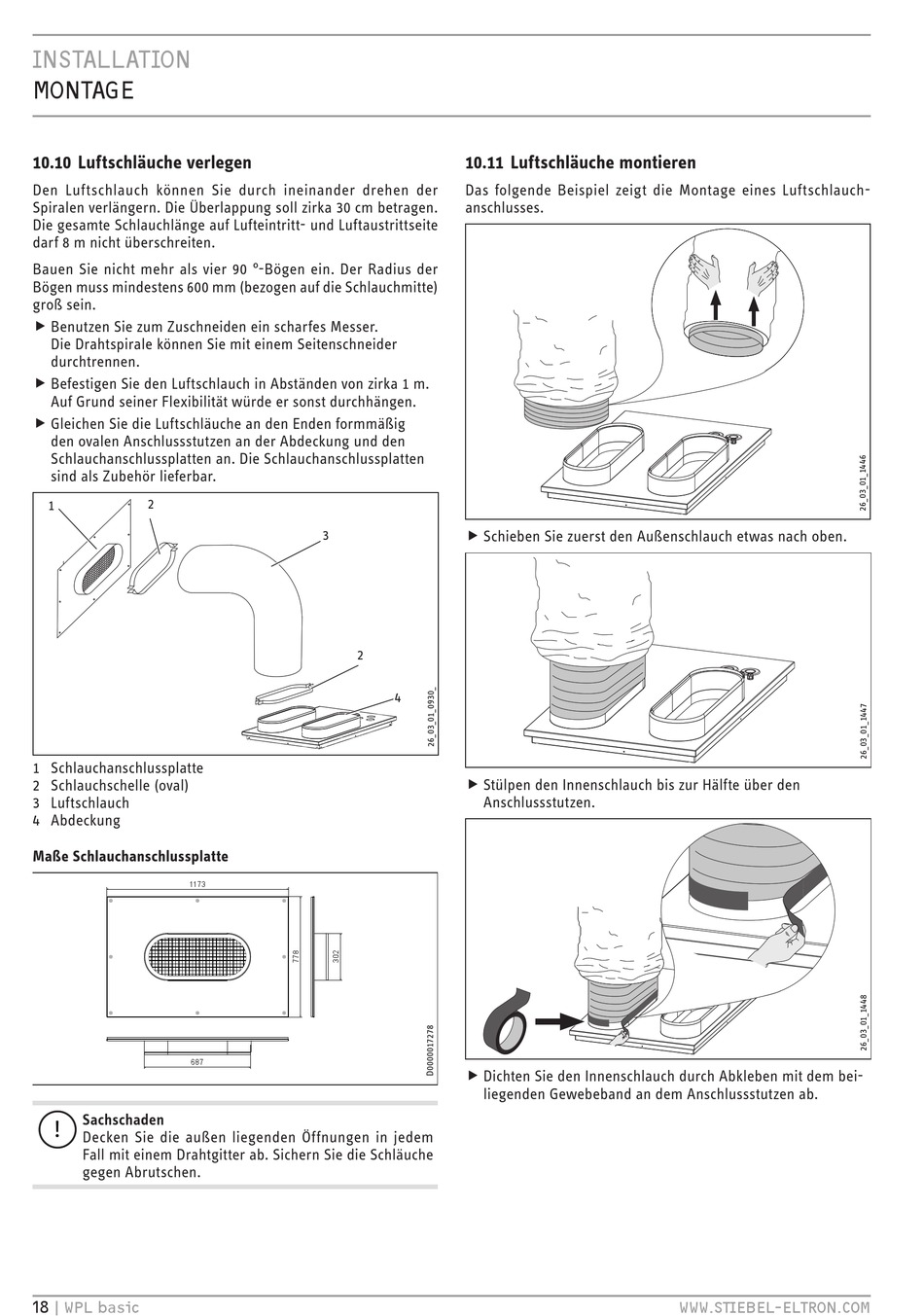

10.10 luftschläuche verlegen
Den Luftschlauch können Sie durch ineinander drehen der
Spiralen verlängern. Die Überlappung soll zirka 30 cm betragen.
Die gesamte Schlauchlänge auf Lufteintritt- und Luftaustrittseite
darf 8 m nicht überschreiten.
Bauen Sie nicht mehr als vier 90 °-Bögen ein. Der Radius der
Bögen muss mindestens 600 mm (bezogen auf die Schlauchmitte)
groß sein.
f Benutzen Sie zum Zuschneiden ein scharfes Messer. f
Die Drahtspirale können Sie mit einem Seitenschneider
durchtrennen.
f Befestigen Sie den Luftschlauch in Abständen von zirka 1 m. f
Auf Grund seiner Flexibilität würde er sonst durchhängen.
f Gleichen Sie die Luftschläuche an den Enden formmäßig f
den ovalen Anschlussstutzen an der Abdeckung und den
Schlauchanschlussplatten an. Die Schlauchanschlussplatten
sind als Zubehör lieferbar.
2
1
1 Schlauchanschlussplatte
2 Schlauchschelle (oval)
3 Luftschlauch
4 Abdeckung
maße schlauchanschlussplatte
1173
687
Sachschaden
!
Decken Sie die außen liegenden Öffnungen in jedem
Fall mit einem Drahtgitter ab. Sichern Sie die Schläuche
gegen Abrutschen.
18 | WPL basic
10.11 luftschläuche montieren
Das folgende Beispiel zeigt die Montage eines Luftschlauch-
anschlusses.
f Schieben Sie zuerst den Außenschlauch etwas nach oben. f
3
2
4
f Stülpen den Innenschlauch bis zur Hälfte über den f
Anschlussstutzen.
f Dichten Sie den Innenschlauch durch Abkleben mit dem bei- f
liegenden Gewebeband an dem Anschlussstutzen ab.
