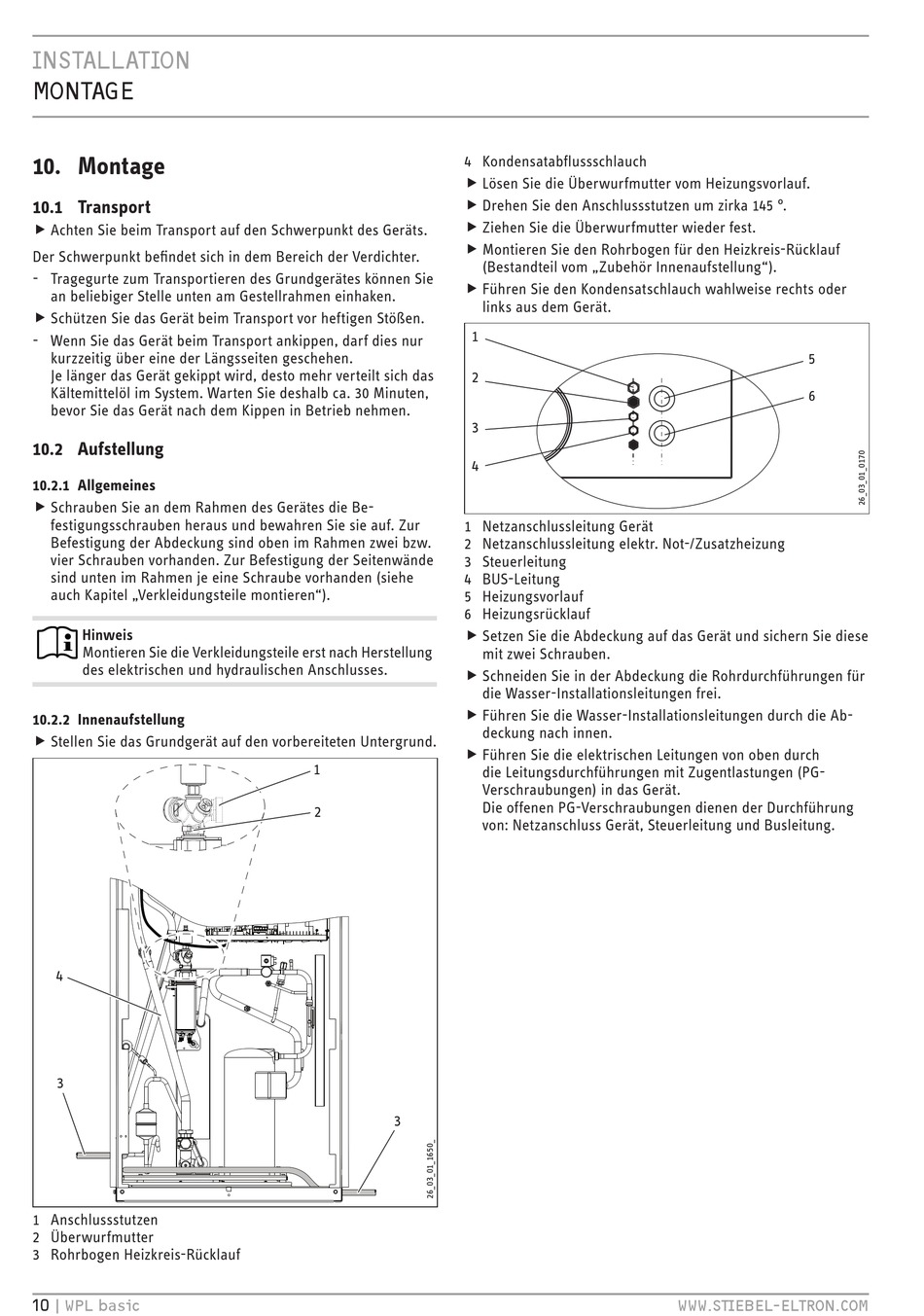

STIEBEL ELTRON WPL 13 basic Bedienung Und Installation Seite 10

instaLLation
Montage
10. montage
10.1 transport
f Achten Sie beim Transport auf den Schwerpunkt des Geräts. f
Der Schwerpunkt befindet sich in dem Bereich der Verdichter.
- Tragegurte zum Transportieren des Grundgerätes können Sie
an beliebiger Stelle unten am Gestellrahmen einhaken.
f Schützen Sie das Gerät beim Transport vor heftigen Stößen. f
- Wenn Sie das Gerät beim Transport ankippen, darf dies nur
kurzzeitig über eine der Längsseiten geschehen.
Je länger das Gerät gekippt wird, desto mehr verteilt sich das
Kältemittelöl im System. Warten Sie deshalb ca. 30 Minuten,
bevor Sie das Gerät nach dem Kippen in Betrieb nehmen.
10.2 aufstellung
10.2.1 allgemeines
f Schrauben Sie an dem Rahmen des Gerätes die Be- f
festigungsschrauben heraus und bewahren Sie sie auf. Zur
Befestigung der Abdeckung sind oben im Rahmen zwei bzw.
vier Schrauben vorhanden. Zur Befestigung der Seitenwände
sind unten im Rahmen je eine Schraube vorhanden (siehe
auch Kapitel „Verkleidungsteile montieren").
Hinweis
Montieren Sie die Verkleidungsteile erst nach Herstellung
des elektrischen und hydraulischen Anschlusses.
10.2.2 innenaufstellung
f Stellen Sie das Grundgerät auf den vorbereiteten Untergrund. f
4
3
1 Anschlussstutzen
2 Überwurfmutter
3 Rohrbogen Heizkreis-Rücklauf
10 | WPL basic
4 Kondensatabflussschlauch
f Lösen Sie die Überwurfmutter vom Heizungsvorlauf. f
f Drehen Sie den Anschlussstutzen um zirka 145 °. f
f Ziehen Sie die Überwurfmutter wieder fest. f
f Montieren Sie den Rohrbogen für den Heizkreis-Rücklauf f
(Bestandteil vom „Zubehör Innenaufstellung").
f Führen Sie den Kondensatschlauch wahlweise rechts oder f
links aus dem Gerät.
1
2
3
4
1 Netzanschlussleitung Gerät
2 Netzanschlussleitung elektr. Not-/Zusatzheizung
3 Steuerleitung
4 BUS-Leitung
5 Heizungsvorlauf
6 Heizungsrücklauf
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit zwei Schrauben.
f Schneiden Sie in der Abdeckung die Rohrdurchführungen für f
die Wasser-Installationsleitungen frei.
f Führen Sie die Wasser-Installationsleitungen durch die Ab- f
deckung nach innen.
f Führen Sie die elektrischen Leitungen von oben durch f
1
die Leitungsdurchführungen mit Zugentlastungen (PG-
Verschraubungen) in das Gerät.
Die offenen PG-Verschraubungen dienen der Durchführung
2
von: Netzanschluss Gerät, Steuerleitung und Busleitung.
3
5
6
