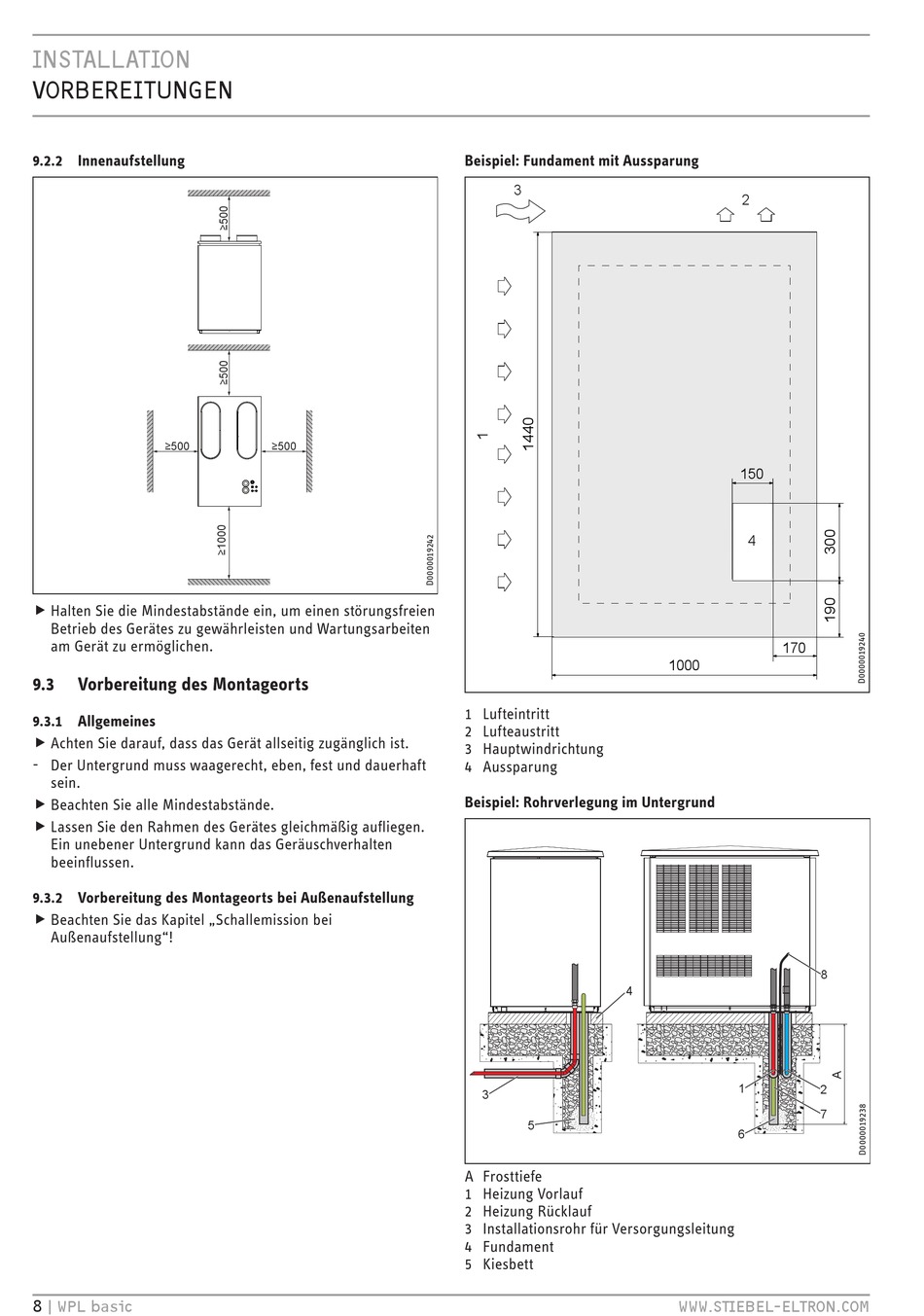

STIEBEL ELTRON WPL 13 basic Bedienung Und Installation Seite 8

instaLLation
Vorbereitungen
9.2.2 innenaufstellung
≥500
f Halten Sie die Mindestabstände ein, um einen störungsfreien f
Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten
am Gerät zu ermöglichen.
9.3 Vorbereitung des montageorts
9.3.1 allgemeines
f Achten Sie darauf, dass das Gerät allseitig zugänglich ist. f
- Der Untergrund muss waagerecht, eben, fest und dauerhaft
sein.
f Beachten Sie alle Mindestabstände. f
f Lassen Sie den Rahmen des Gerätes gleichmäßig aufliegen. f
Ein unebener Untergrund kann das Geräuschverhalten
beeinflussen.
9.3.2 Vorbereitung des montageorts bei außenaufstellung
f Beachten Sie das Kapitel „Schallemission bei f
Außen aufstellung"!
8 | WPL basic
≥500
beispiel: Fundament mit aussparung
3
1 Lufteintritt
2 Lufteaustritt
3 Hauptwindrichtung
4 Aussparung
beispiel: rohrverlegung im untergrund
4
3
5
A Frosttiefe
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Installationsrohr für Versorgungsleitung
4 Fundament
5 Kiesbett
2
150
4
170
1000
8
1
2
7
6
