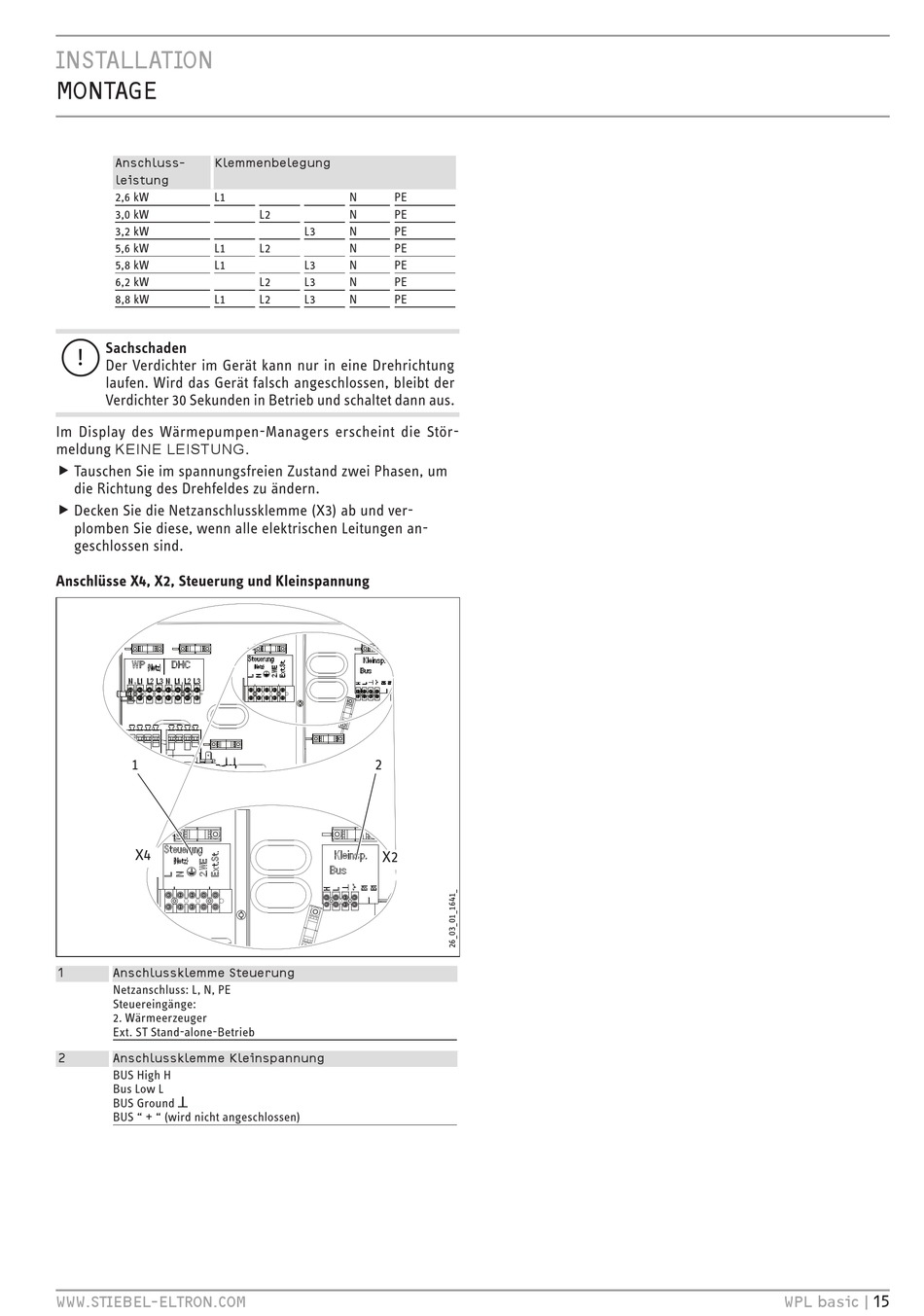

STIEBEL ELTRON WPL 13 basic Bedienung Und Installation Seite 15

instaLLation
Montage
anschluss- Klemmenbelegung
leistung
2,6 kW L1
3,0 kW
3,2 kW
5,6 kW L1
5,8 kW L1
6,2 kW
8,8 kW L1
Sachschaden
!
Der Verdichter im Gerät kann nur in eine Drehrichtung
laufen. Wird das Gerät falsch angeschlossen, bleibt der
Verdichter 30 Sekunden in Betrieb und schaltet dann aus.
Im Display des Wärmepumpen-Managers erscheint die Stör-
meldung KEINE LEISTUNG
f Tauschen Sie im spannungsfreien Zustand zwei Phasen, um f
die Richtung des Drehfeldes zu ändern.
f Decken Sie die Netzanschlussklemme (X3) ab und ver- f
plomben Sie diese, wenn alle elektrischen Leitungen an-
geschlossen sind.
anschlüsse X4, X2, steuerung und Kleinspannung
1
X4
1 anschlussklemme steuerung
Netzanschluss: L, N, PE
Steuereingänge:
2. Wärmeerzeuger
Ext. ST Stand-alone-Betrieb
2 anschlussklemme Kleinspannung
BUS High H
Bus Low L
BUS Ground
BUS " + " (wird nicht angeschlossen)
WWW.stiebeL-eLtron.CoM
N PE
L2 N PE
L3 N PE
L2 N PE
L3 N PE
L2 L3 N PE
L2 L3 N PE
.
2
X2
