instaLLation
Montage

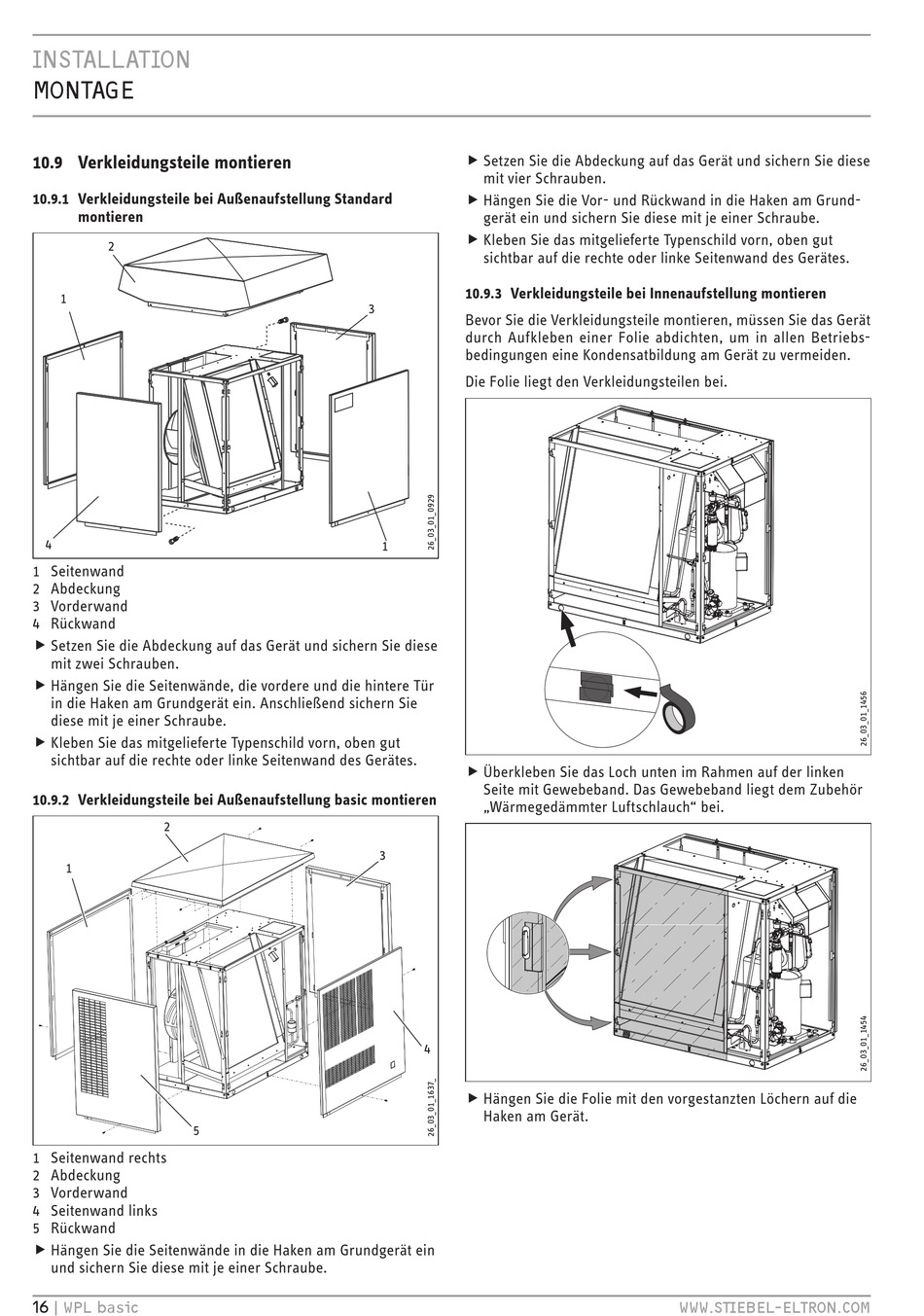

10.9 Verkleidungsteile montieren
10.9.1 Verkleidungsteile bei außenaufstellung standard
montieren
2
1
4
1 Seitenwand
2 Abdeckung
3 Vorderwand
4 Rückwand
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit zwei Schrauben.
f Hängen Sie die Seitenwände, die vordere und die hintere Tür f
in die Haken am Grundgerät ein. Anschließend sichern Sie
diese mit je einer Schraube.
f Kleben Sie das mitgelieferte Typenschild vorn, oben gut f
sichtbar auf die rechte oder linke Seitenwand des Gerätes.
10.9.2 Verkleidungsteile bei außenaufstellung basic montieren
2
1
5
1 Seitenwand rechts
2 Abdeckung
3 Vorderwand
4 Seitenwand links
5 Rückwand
f Hängen Sie die Seitenwände in die Haken am Grundgerät ein f
und sichern Sie diese mit je einer Schraube.
16 | WPL basic
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit vier Schrauben.
f Hängen Sie die Vor- und Rückwand in die Haken am Grund- f
gerät ein und sichern Sie diese mit je einer Schraube.
f Kleben Sie das mitgelieferte Typenschild vorn, oben gut f
sichtbar auf die rechte oder linke Seitenwand des Gerätes.
10.9.3 Verkleidungsteile bei innenaufstellung montieren
3
Bevor Sie die Verkleidungsteile montieren, müssen Sie das Gerät
durch Aufkleben einer Folie abdichten, um in allen Betriebs-
bedingungen eine Kondensatbildung am Gerät zu vermeiden.
Die Folie liegt den Verkleidungsteilen bei.
1
f Überkleben Sie das Loch unten im Rahmen auf der linken f
Seite mit Gewebeband. Das Gewebeband liegt dem Zubehör
„Wärmegedämmter Luftschlauch" bei.
3
4
f Hängen Sie die Folie mit den vorgestanzten Löchern auf die f
Haken am Gerät.
