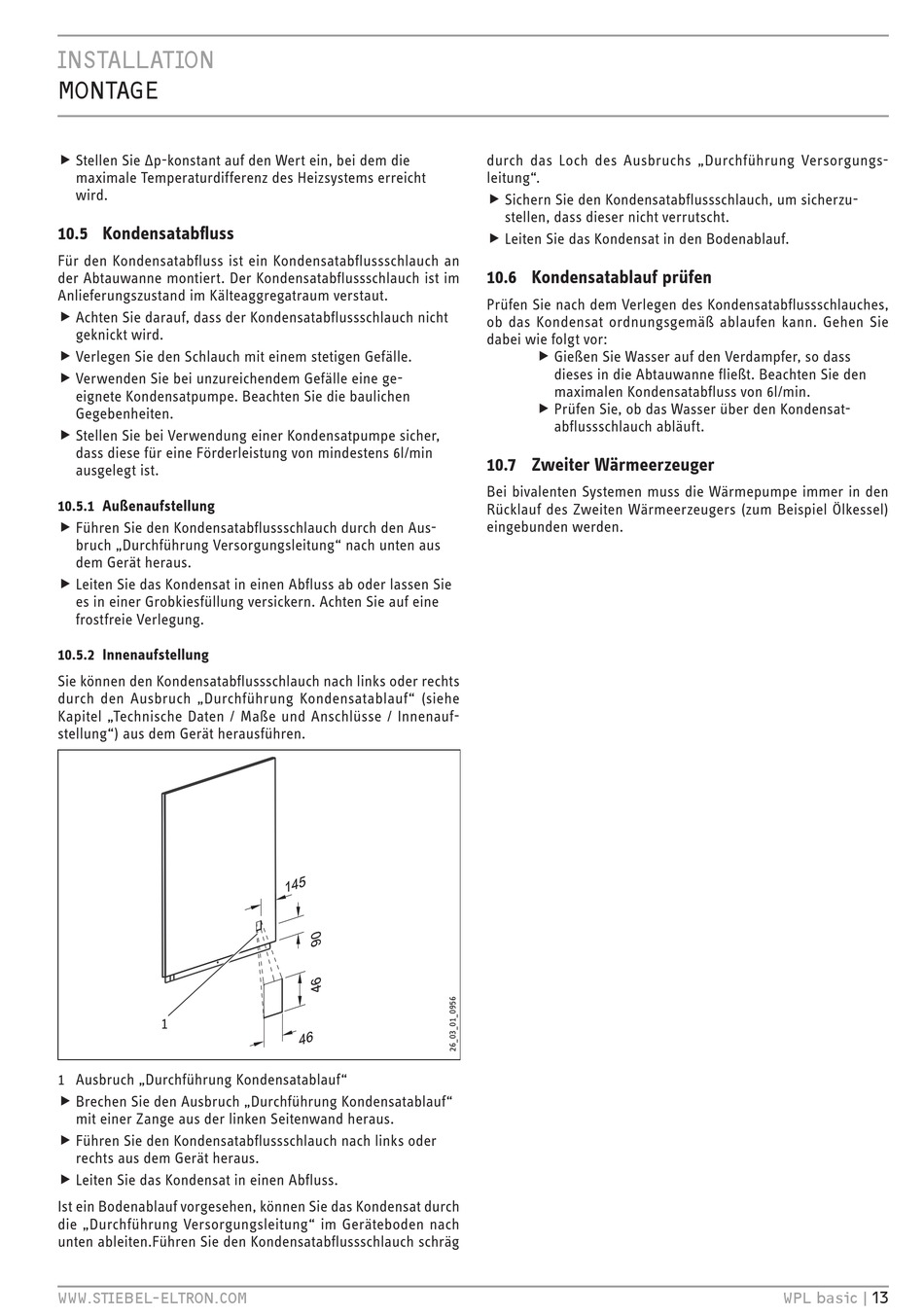

STIEBEL ELTRON WPL 13 basic Bedienung Und Installation Seite 13

instaLLation
Montage
f Stellen Sie ∆p-konstant auf den Wert ein, bei dem die f
maximale Temperaturdifferenz des Heizsystems erreicht
wird.
10.5 Kondensatabfluss
Für den Kondensatabfluss ist ein Kondensatabflussschlauch an
der Abtauwanne montiert. Der Kondensatabflussschlauch ist im
Anlieferungszustand im Kälteaggregatraum verstaut.
f Achten Sie darauf, dass der Kondensatabflussschlauch nicht f
geknickt wird.
f Verlegen Sie den Schlauch mit einem stetigen Gefälle. f
f Verwenden Sie bei unzureichendem Gefälle eine ge- f
eignete Kondensat pumpe. Beachten Sie die baulichen
Gegebenheiten.
f Stellen Sie bei Verwendung einer Kondensatpumpe sicher, f
dass diese für eine Förderleistung von mindestens 6l/min
ausgelegt ist.
10.5.1 außenaufstellung
f Führen Sie den Kondensatabflussschlauch durch den Aus- f
bruch „Durchführung Versorgungsleitung" nach unten aus
dem Gerät heraus.
f Leiten Sie das Kondensat in einen Abfluss ab oder lassen Sie f
es in einer Grobkiesfüllung versickern. Achten Sie auf eine
frostfreie Verlegung.
10.5.2 innenaufstellung
Sie können den Kondensatabflussschlauch nach links oder rechts
durch den Ausbruch „Durchführung Kondensatablauf" (siehe
Kapitel „Technische Daten / Maße und Anschlüsse / Innenauf-
stellung") aus dem Gerät herausführen.
1
1 Ausbruch „Durchführung Kondensatablauf"
f Brechen Sie den Ausbruch „Durchführung Kondensatablauf" f
mit einer Zange aus der linken Seitenwand heraus.
f Führen Sie den Kondensatabflussschlauch nach links oder f
rechts aus dem Gerät heraus.
f Leiten Sie das Kondensat in einen Abfluss. f
Ist ein Bodenablauf vorgesehen, können Sie das Kondensat durch
die „Durchführung Versorgungsleitung" im Geräteboden nach
unten ableiten.Führen Sie den Kondensatabflussschlauch schräg
WWW.stiebeL-eLtron.CoM
durch das Loch des Ausbruchs „Durchführung Versorgungs-
leitung".
f Sichern Sie den Kondensatabflussschlauch, um sicherzu- f
stellen, dass dieser nicht verrutscht.
f Leiten Sie das Kondensat in den Bodenablauf. f
10.6 Kondensatablauf prüfen
Prüfen Sie nach dem Verlegen des Kondensatabflussschlauches,
ob das Kondensat ordnungsgemäß ablaufen kann. Gehen Sie
dabei wie folgt vor:
f Gießen Sie Wasser auf den Verdampfer, so dass f
dieses in die Abtauwanne fließt. Beachten Sie den
maximalen Kondensatabfluss von 6l/min.
f Prüfen Sie, ob das Wasser über den Kondensat- f
abflussschlauch abläuft.
10.7 Zweiter wärmeerzeuger
Bei bivalenten Systemen muss die Wärmepumpe immer in den
Rücklauf des Zweiten Wärmeerzeugers (zum Beispiel Ölkessel)
eingebunden werden.
WPL basic | 13
