Linksgewinde!
Abfolge
26/49
HINWEIS

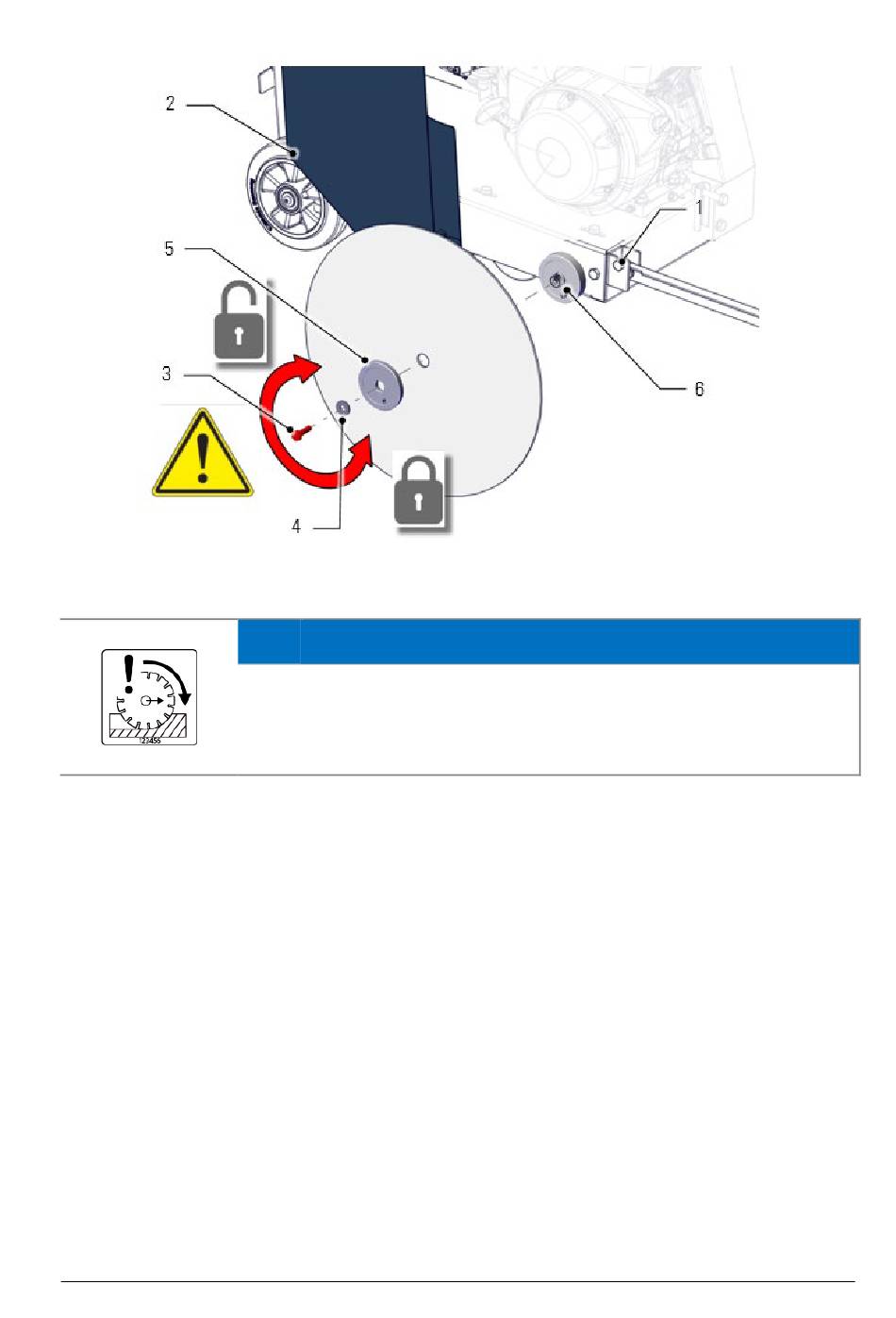

Einbau Sägeblatt
Beim Einbau des Sägeblattes muss auf saubere Flanschflächen geachtet werden.
Das Sägeblatt muss direkt am Flansch anliegen. Drehrichtung des Sägeblattes mit dem Laufrichtungspfeil
der Sägeblattwellen (Gleichlauf-Schneiden) anpassen.
Für den Sägeblatteinbau/-wechsel müssen folgende Schritte durchgeführt werden:
1. Feststellbremse aktivieren.
2. Zündschalter auf OFF.
3. Wasserschlauch von Haube abnehmen.
4. Schraube (Pos 1) Lösen und Sägehaube (Pos 2) öffnen.
5. Spannschraube (Pos. 3) lösen und Scheiben (Pos. 4) sowie Druckscheibe (Pos. 5) entfernen.
6. Alle Auflageflächen reinigen.
7. Sägeblatt auf Flansch (Pos. 6) aufsetzen. (Drehrichtung beachten – Gleichlauf-Schneiden!)
8. Druckscheibe und Scheiben aufsetzen und mit Schraube festziehen.
9. Sägeblattschutzhaube zuklappen und mit Schraube sichern.
10.
Wasserschlauch mit Haube verbinden.
