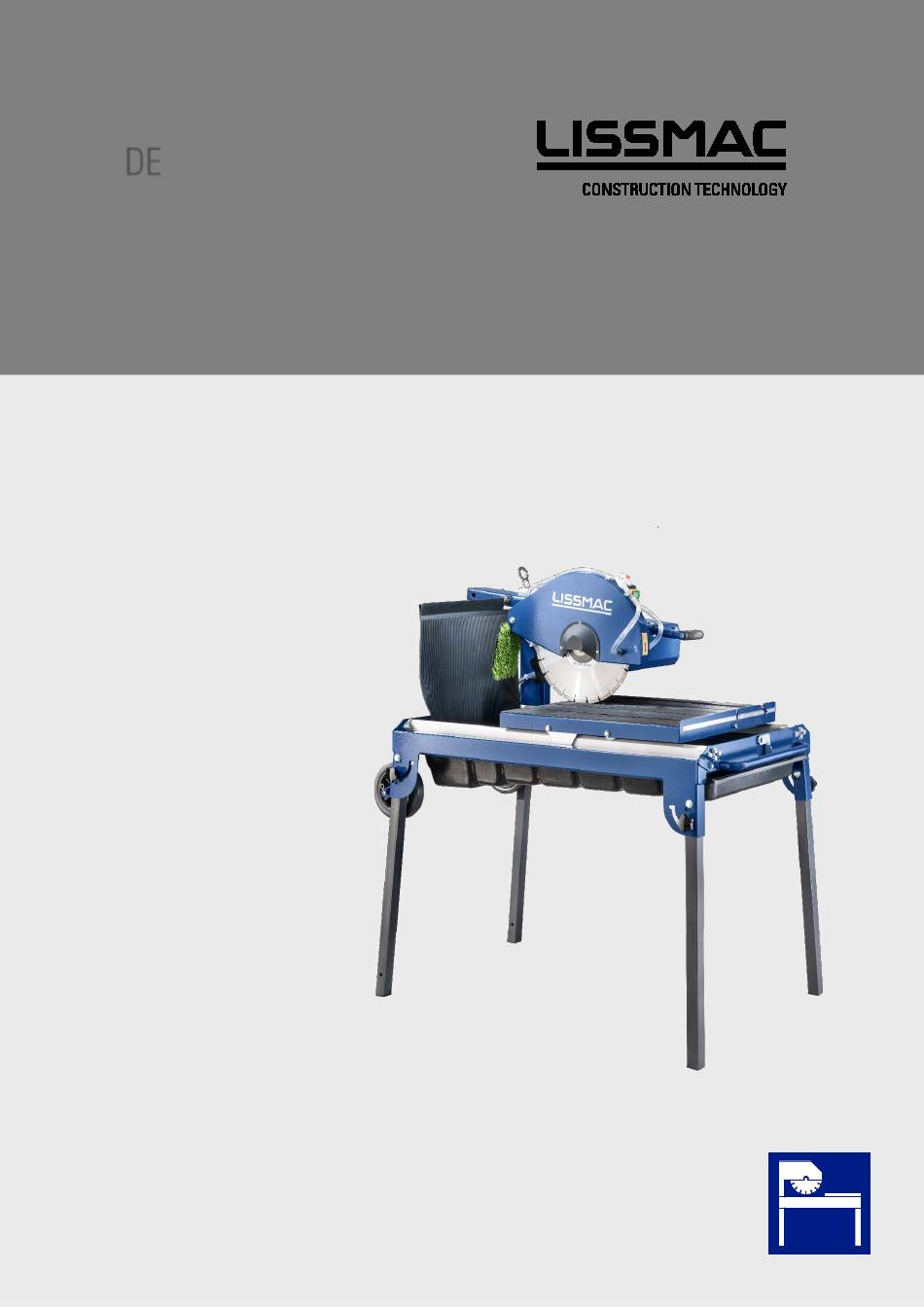

- Seite 1 BETRIEBSANLEITUNG STEINTRENNSÄGE DTS 402 LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Telefon +49 (0) 7564 / 307 - 0 Telefax +49 (0) 7564 / 307 - 500 lissmac@lissmac.com www.lissmac.com 1/44...
- Seite 2 2/44...
- Seite 3 Impressum Die Betriebsanleitung ist gültig für: LISSMAC Steintrennsäge • DTS 402 Firmenzentrale: LISSMAC Maschinenbau GmbH Lanzstraße 4 D - 88410 Bad Wurzach Tel: +49 (0) 7564 / 307 – 0 Fax: +49 (0) 7564 / 307 – 500 lissmac@lissmac.com www.lissmac.com...
-
Seite 4: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINWEISE Warnhinweise und Symbole in dieser Anleitung SIGNALWORT Art und Quelle der Gefährdung Folge bei Nichtbeachtung Maßnahme, um die Gefährdung abzuwenden. Das Signalwort hinter dem Gefahrensymbol weist auf den Grad der Gefährdung hin: GEFAHR Dieses Signalwort bezeichnet eine extrem gefährliche Situation. Wenn die Situation nicht gemieden wird, sind tödliche Verletzungen die Folge. - Seite 5 An der Maschine wurden folgende Warn- und Sicherheitshinweise angebracht: Gebot: Verweis auf die Betriebsanleitung Gebot: Schutzbrille und Gehörschutz tragen Gebot: Schutzhandschutz tragen Warnung: gefährlicher elektrischer Spannung Warnung: rotierendes Sägeblatt Schnittgefahr am rotierenden Sägeblatt Netzstecker ziehen Hochdruckreinigen verboten Schallleistungspegel der Maschine an Arbeiten an der Sägeblatt Schutzhaube ist bei rotierendem Sägeblatt verboten Bei laufendem Sägeblatt Wasserhahn öffnen Vor der Arbeit an spannungführenden Teilen muss der Netzstecker gezogen werden...
- Seite 6 BETRIEBSANLEITUNG Vorwort Diese Betriebsanleitung soll erleichtern, die Maschine kennenzulernen und Ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren, Reparaturkosten und Ausfallzeiten zu vermeiden und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Eingenschaften & Vorteile ....................8 1.1. Grundsatz bestimmungsgemäße Verwendung ..............9 1.2. Organisatorische Maßnahmen ..................9 1.3. Personalauswahl und –qualifikation; grundsätzliche Pflichten ........10 1.4. Sicherheitshinweise zu den Betriebsphasen ..............11 1.4.1. Transport, Montage und Installation ..............11 1.4.2. -
Seite 8: Eingenschaften & Vorteile
1. EINGENSCHAFTEN & VORTEILE Die durchdachte Konstruktion macht die DTS-Steintrennsägen ausgesprochen leicht aber robust. Geeignet sowohl für gerade Schnitte, als auch Gehrungsschnitte für Schrägschnitte von Ziegel, Steinen, Granit, Marmor und Naturstein-Platten bis 45°. Hochwertige, wartungsarme Konstruktion Einfaches Handling durch Leichtbauweise ... -
Seite 9: Grundsatz Bestimmungsgemäße Verwendung
• Das Trennen von Holz, Kunststoffen oder Metall • Der Einsatz von gezahnten Sägeblättern • Bauliche Veränderungen, welche die Sicherheit oder die Art der Ausführung verändern • Die Sicherheit dieser Steintrennsäge ist nur gewährleistet, wenn Sie mit LISSMAC-Sägeblätter arbeiten. 1.2. Organisatorische Maßnahmen Die Betriebsanleitung muss am Einsatzort griffbereit und für jede Person zugänglich sein. -
Seite 10: Personalauswahl Und -Qualifikation; Grundsätzliche Pflichten
Persönliche Schutzausrüstungen wie beschrieben und durch gültige Vorschriften geforderte benutzen! Alle Sicherheits- und Gefahrenhinweise beachten und in lesbarem Zustand halten! Beschädigte oder nicht mehr lesbare Sicherheits- und Gefahrenhinweise ersetzten. Bei sicherheitsrelevanten Änderungen der Maschine oder des Betriebsverhaltens, Maschine sofort stillsetzen und entsprechend kennzeichnen. Störung der zuständigen Stelle/Person melden! Keine Veränderungen, durch An- und Umbauten ohne schriftliche Genehmigung des Herstellers vornehmen! Die Anweisungen vom Werkzeughersteller müssen berücksichtigt werden. -
Seite 11: Sicherheitshinweise Zu Den Betriebsphasen
1.4. Sicherheitshinweise zu den Betriebsphasen 1.4.1. Transport, Montage und Installation Transport, Montage und Installationen an/mit der Steintrennsäge dürfen nur in Transportstellung erfolgen. Hebevorgänge sollten ausschließlich über einen Kran bzw. über 2 Personen erfolgen. 1.4.2. Inbetriebnahme Bei Einsetzen des Sägeblattes muss die Laufrichtung beachtet werden. Sicherstellen das der Untergrund die Tragfähigkeit erfüllt. -
Seite 12: Sonderarbeiten Im Rahmen Der Nutzung Der Maschine
Sägeblatt beim Trennen nicht verkanten. Netzstecker darf nicht unter Last gezogen werden. Wasserpumpe bei Frostgefahr aus der Wanne nehmen (bereits eingefrorene Pumpen nicht einschalten – langsam auftauen). Das Abnehmen oder Öffnen der Sägeblatt-Schutzhaube sowie das Eingreifen in das Sägeblatt während des Schneidens ist verboten. Diese Arbeiten dürfen nur bei stillstehendem Sägeblatt und ausgeschaltetem Motor durchgeführt werden. -
Seite 13: Hinweis Auf Besondere Gefahrenarten
1.5. Hinweis auf besondere Gefahrenarten 1.5.1. Gefahren für den Bediener durch die Maschine Arbeiten an der Steintrennsäge sowie das Umsetzen mit rotierendem Sägeblatt sind verboten. Der Elektromotor der Steintrennsäge darf nur zum bestimmungsgemäßen Trennen in Betrieb genommen werden. 1.5.2. Elektrische Energie Nur Originalsicherungen mit vorgeschriebener Stromstärke verwenden. -
Seite 14: Transport
1.6. Transport Nur geeignetes Transportfahrzeug mit ausreichender Tragkraft verwenden. Ladung anhand der Vorschriften zuverlässig sichern. Geeignete Anschlagpunkte benutzen. Auch bei geringfügigem Standortwechsel Maschine von der Energiezufuhr trennen. 1.7. Verpackung und Lagerung Um ausreichend Schutz während des Versand und Transport zu gewährleisten, wurden die Maschine und deren Komponenten sorgfältig verpackt. -
Seite 15: Gerätebeschreibung
GERÄTEBESCHREIBUNG 2.1. Bezeichnung der Maschinenteile Pos. 1 Wasserleitung zum Sägeblatt Pos. 9 Ein-/Ausschalter / NOT_AUS Pos. 2 Sägeblatt-Schutzhaube Pos. 10 Stromzufuhr Pos. 3 Sägetisch Pos. 11 Verstellung für Gehrungsschnitte Pos. 4 Sägetischverriegelung Pos. 12 Antriebsmotor Pos. 5 Wasserwanne mit Pumpe Pos. -
Seite 16: Technische Daten
2.2. Technische Daten DTS 402 Sägeblatt Durchmesser max. 400 mm Schnitttiefe bei 90° max. 135 mm Schnitttiefe bei 45° max. 105 mm Schnittlänge max. 800 mm Sägeblattaufnahme 25,4 mm Ausgangsleistung max. 2,2 kW, 230 V/50 Hz Sägeblattdrehzahl 2800 1/min Abmessungen (L/B/H) -
Seite 17: Schallleistungspegel
2.3. Schallleistungspegel WARNUNG Gefahr von Gehörschäden Ab einem Schalleistungspegel von 85 dB (A) ist das Tragen eines Gehörschutzes vorgeschrieben. Tragen Sie Ihren persönlichen Gehörschutz Die Angabe definiert die Lautstärke der Lärmbelastung, bezogen auf den Arbeitsplatz des Bedieners und auf den Schallleistungspegel der Steintrennsäge. -
Seite 18: Inbetriebnahme
Die verwendeten Werkzeuge müssen vor Feuchtigkeit geschützt werden. Die angebrachten Segmente rund Werkzeugen um das Sägeblatt müssen vor Beschädigungen geschützt werden. Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 18/44... -
Seite 19: Steuerelemente
3.3. Steuerelemente Pos. 1 NOT-AUS Taster Pos. 2 STOPP-TASTE: (ROT) Zum Ausschalten der Maschine die Stopp-Taste bis zum Anschlag drücken. Pos. 3 START-TASTE: (GRÜN) Zum Einschalten der Maschine die Start-Taste bis zum Anschlag drücken. Pos. 4 STROMVERSORGUNG (Stecker): Stromanschluss der Maschine. Vor jeder Wartung und Einstellungen Antrieb deaktivieren und Stecker ziehen. -
Seite 20: Feststellung Sägetisch Und Wasserwanne
3.4. Feststellung Sägetisch und Wasserwanne VORSICHT Quetschgefahr Quetschung und Schnittverletzungen durch unkontrollierte Bewegung des Sägetisches. Der Sägetisch muss zum Aufbau, Abbau und Transport arretiert werden Arretieren • Zum Arretieren des Sägetischs muss der Sperrhebel unter den Schraubenkopf greifen. • Zum Arretieren der Wasserwanne den Sperrhebel nach unten stellen. 20/44... -
Seite 21: Aufstellen Der Maschine
3.5. Aufstellen der Maschine VORSICHT Quetschgefahr Quetschgefahr durch Einklappen oder Umfallen durch falsches Aufstellen der Standbeine. Die Steintrennsäge muss in aufgebautem Zustand stabil und eben auf dem Boden stehen Vor Inbetriebnahme prüfen ob die Knebel der Beine festgeschraubt sind. ... -
Seite 22: Höhenverstellung Des Sägekopfes
3.6. Höhenverstellung des Sägekopfes HINWEIS Einschneiden des Sägetisch Schäden am Tisch durch falsch eingestellten Höhe des Sägekopfes Sägeblattdurchmesser prüfen Freigängigkeit des Sägeblatts im Stillstand vor dem Schneiden einstellen und prüfen Tiefenanschlag • Durch Lösen des Hebels (Pos. 1) kann die Höhenverstellung des Sägekopfes angepasst werden einstellen •... -
Seite 23: Gehrung Einstellen
3.7. Gehrung einstellen 90° 45° Gehrung einstellen • Maschine ausstecken. • Hebels (Pos. 1) lösen. • Die Neigung des Sägekopfes auf den gewünschten Winkel für Gehrungsschnitte einstellen und mit Hebel fixieren. • Mit den Stellschrauben (Pos. 2, Pos. 3) können die 90° und 45° Grundstellungen feinjustiert werden. 23/44... -
Seite 24: Sägeblatt Einbau Und Austausch
3.8. Sägeblatt Einbau und Austausch WARNUNG Gefahr von Schnittverletzungen Schwere Verletzung durch Kontakt mit rotierendem Sägeblatt bei geöffneter Schutzhaube. Niemals die Sägeblatt-Schutzhaube im Betrieb öffnen oder in das rotierende Sägeblatt greifen Das Sägeblatt darf nur bei getrennter Stromversorgung eingebaut werden •... -
Seite 25: Transport
TRANSPORT 4.1. Transportstellung Die Steintrennsäge darf nur in Transportstellung transportiert oder versetzet werden. • Stromanschluss ist getrennt • Wasserwanne ist entleert und Pumpe in Halterung • Sagetisch ist arretiert • Die Wasserwanne ist arretiert • Tischfüße sind hochgeklappt und festgezogen •... -
Seite 26: Transport Über Den Radsatz
4.2. Transport über den Radsatz VORSICHT Quetschgefahr Quetschung und Schnittverletzungen durch unkontrollierte Bewegung des Sägetisches. Der Sägetisch muss zum Aufbau, Abbau und Transport arretiert werden • Maschine ausstecken • Sägetisch arretieren • Wasser ablassen • Wanne arretieren • Beine auf Bedienerseite hochklappen und sichern •... -
Seite 27: Betrieb
BETRIEB 5.1. Sicherheit WARNUNG Gefahr von Schnittverletzungen Schwere Verletzung durch Kontakt mit rotierendem Sägeblatt. Der Bedienposition beschränkt sich auf den Bereich vor dem Sägetisch. Die Steintrennsäge darf nur von einer Person bedient werden, Verweisen Sie andere Personen aus dem Sicherheitsbereich oder sperren Sie diesen Bereich ab ... -
Seite 28: Schneiden Mit Der Steintrennsäge
5.3. Schneiden mit der Steintrennsäge WARNUNG Gefahr durch herausgeschleuderte Teile Bei Kühlwassermangel überhitzt das Sägeblatt und Schneidsegmente können ausbrechen und weggeschleudert werden. Dadurch kann es zu Personen oder Sachschäden kommen. Immer mit genügend Wasser schneiden Schutzbrille tragen Materialabmessungen und Zusammensetzung auf Eignung prüfen ... -
Seite 29: Reinigung
REINIGUNG Um Anhaftungen zu vermeiden, die Maschine am Ende jedes Arbeitstages mit Wasser, einer weichen Bürste oder Stoff reinigen. Zum Schutz der Lackoberfläche dürfen keine scharfen Reinigungsmittel verwendet werden. Die Maschine nicht mit einem Hochdruckreiniger waschen. Es darf kein Wasser in den Motor gelangen. Lokale Vorgaben zu Entsorgung der Schneidschlämme einhalten. -
Seite 30: Instandhaltung
INSTANDHALTUNG 8.1. Wartung WARNUNG Gefahr von Schnittverletzungen und Stromschlag Schwere Verletzung durch Kontakt mit rotierendem Sägeblatt oder stromführenden Teilen. Fehlersuche nur bei ausgesteckter Maschine Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden Fehlersuche in der Elektrik nur durch Elektrofachkraft. Die Maschine muss gegen Einschalten durch andere Personen gesichert werden ... -
Seite 31: Fehlersuchtabelle
8.2. Fehlersuchtabelle WARNUNG Gefahr von Schnittverletzungen und Stromschlag Schwere Verletzung durch Kontakt mit rotierendem Sägeblatt oder stromführenden Teilen. Fehlersuche nur bei ausgesteckter Maschine Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden Fehlersuche in der Elektrik nur durch Elektrofachkraft. ... -
Seite 32: Wartungsplan
8.3. Wartungsplan Dieser Abschnitt soll als Nachweis für bereits geleistete Wartungen und als Servicebuch dienen. Es müssen alle Wartungs- und Servicearbeiten als Nachweis eingetragen werden. Maschine/Typ: Seriennummer/Baujahr: Datum Ausgeführte Wartungs- oder Servicearbeit Datum/Unterschrift 32/44... -
Seite 33: Werkzeuge
Alle Werkzeuge im Bereich der Diamantwerkzeuge sind farbcodiert. Je nach Anwendungszweck und Anwendungsgebiet unterscheiden sich die Werkzeuge. Um die besten Ergebnisse zu erzielen müssen die Parameter stimmen. Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 33/44... -
Seite 34: Gewährleistung
GEWÄHRLEISTUNG Die Gewährleistung für diese Maschine beträgt 12 Monate. Für die nachfolgend aufgeführten Verschleißteile wird nur Gewährleistung übernommen, wenn der Verschleiß nicht betriebsbedingt ist. Verschleißteile sind Teile, die bei bestimmungsgemäßem Gebrauch der Maschinen einer betriebsbedingten Abnutzung unterliegen. Die Verschleißzeit ist nicht einheitlich definierbar, sie differiert nach der Einsatzintensität. Die Verschleißteile sind gerätespezifisch entsprechend der Betriebsanleitung des Herstellers zu warten, einzustellen und ggf. -
Seite 35: Ersatzteilliste
ERSATZTEILLISTE Um Fehllieferungen zu vermeiden, sollten Sie bei Ersatzteil-Bestellungen die vollständige Typenbezeichnung, das Baujahr und die Maschinen-Nummer angeben. Technische Änderungen vorbehalten! Wir machen ausdrücklich darauf aufmerksam, dass nicht von uns gelieferte Teile auch nicht von uns geprüft und freigegeben sind. Der Einbau und die Verwendung solcher Produkte können die Eigenschaften Ihres Gerätes negativ verändern und dadurch die Sicherheit beeinträchtigen. - Seite 36 36/44...
- Seite 37 37/44...
- Seite 38 38/44...
- Seite 39 Pos. Stück Artikel Nr. Benennung DE Denomination EN Spezifikation 1063738 Gegendruckrolle unten Counter-pressure roller Sechskantschraube Hexbolt M8x45 Unterlegscheibe Washer Kugellager Ball bearing Typ 608 Flachrolle Flat roller Distanz Spacer Unterlegscheibe Washer Sechskantmutter Hexnut 1063739 Tischführungsrolle R Saw table guide roller R Unterlegscheibe Washer Kugellager...
- Seite 40 Pos. Stück Artikel Nr. Benennung DE Denomination EN Spezifikation 1063741 Motor komplett Motor complete Motor Motor 2.2KW 230V Lüfterrad Lüfterdeckel Fan guard 1063742 Sägeflansch Blade flange Außenflansch Outer flange Sägeblattaufnahme Saw blade arbor 1063743 Sägehauben kpl. Blade guard complete 1 1063715 Flanschabdeckung Flange cover Sägeblattschutzhaube...
- Seite 41 Pos. Stück Artikel Nr. Benennung DE Denomination EN Spezifikation Verriegelung Wanne Catch water trough 1063736 komplett complete Sperrriegel für Sägetisch Catch for saw table 1063732 komplett complete Schlauchbefestigung Water hose clamp 1063725 komplett complete Schelle Hose clamp Sechskantschraube Hexbolt Flachdichtung Sealing disc Rollenhalter Roller support...
- Seite 42 Pos. Stück Artikel Nr. Benennung DE Denomination EN Spezifikation 2 1063731 Tischführung Table guide line 1049mm 1 1063733 Wasserwanne Water trough 1 1063734 Gummistopfen Rubber plug Dia39 Sechskantmutter Hexnut Φ8 Unterlegscheibe Washer 1 1063737 Winkelanschlag Miter gauge 42/44...
-
Seite 43: Original Eg-Konformitätserklärung
LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Die Aufbewahrung der technischen Dokumentation erfolgt durch LISSMAC Maschinenbau GmbH, D-88410 Bad Wurzach Maschinen- Die Steintrennsäge ist ausschließlich zum Sägen von Bausteinen, aus mineralischem Material, im beschreibung: Nassschnittverfahren bestimmt. Sägen von Holz oder Metall ist verboten. - Seite 44 44/44...
