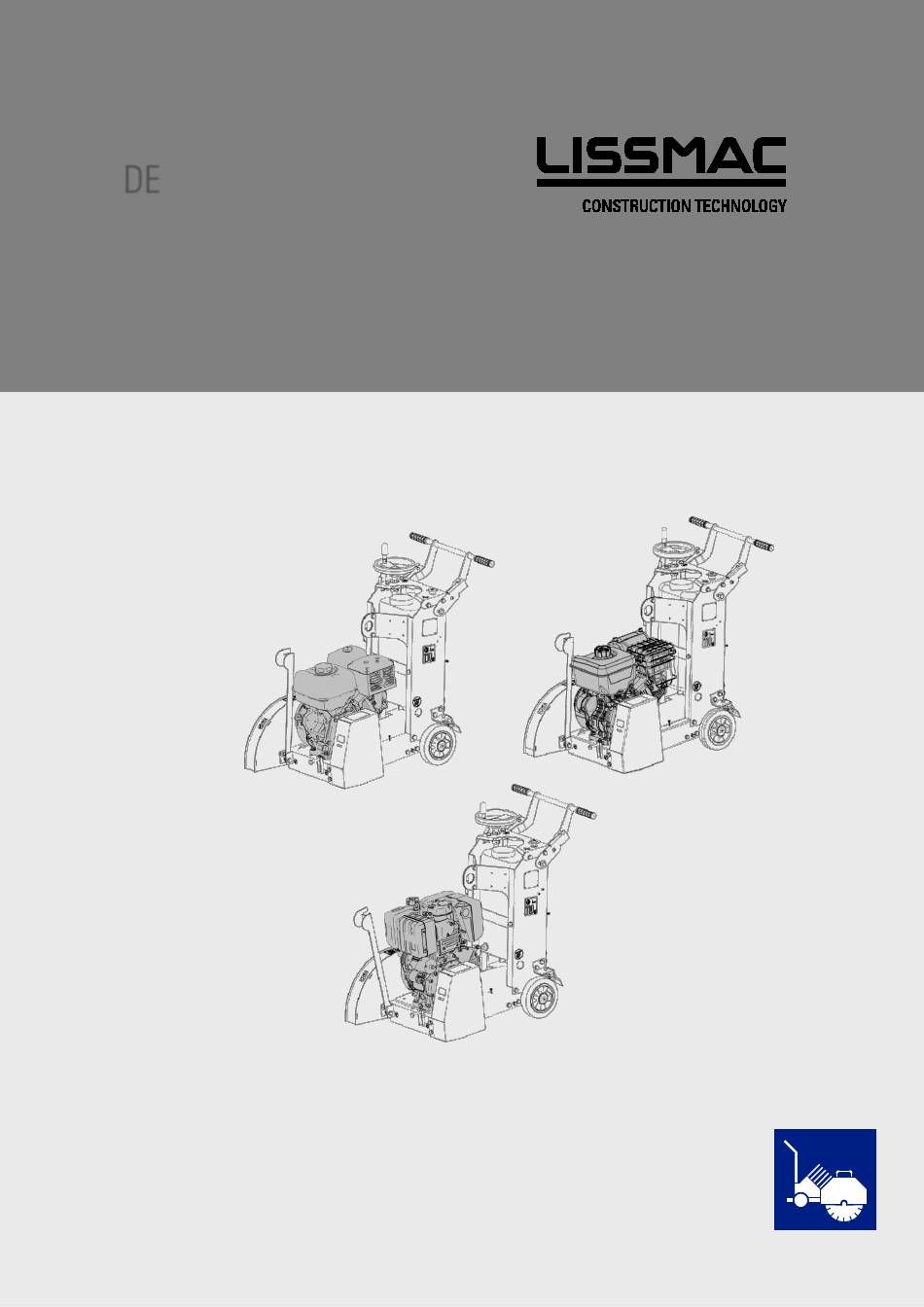

- Seite 1 BETRIEBSANLEITUNG FUGENSCHNEIDER COMPACTCUT 202 D COMPACTCUT 202 P COMPACTCUT 202 PV LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Telefon +49 (0) 7564 / 307-0 Telefax +49 (0) 7564 / 307-500 lissmac@lissmac.com www.lissmac.com 1/49...
- Seite 2 2/49...
- Seite 3 Impressum Die Betriebsanleitung ist gültig für: LISSMAC Fugenschneider • COMPACTCUT 202 E Hersteller: LISSMAC Maschinenbau GmbH Lanzstraße 4 D - 88410 Bad Wurzach Tel: +49 (0) 7564 / 307 – 0 Fax: +49 (0) 7564 / 307 – 500 lissmac@lissmac.com www.lissmac.com...
- Seite 4 Handlungsanweisungen an den Bediener ohne bestimmte Reihenfolge Die Warnhinweise in dieser Anleitung können nicht alle möglichen Gefahrenszenarien abdecken. LISSMAC kann nicht jede potentielle Gefahr vorhersehen. Wie bei jeder anderen Maschine müssen auch hier die entsprechenden Sicherheitsregeln und Vorsichtsmaßnahmen hinsichtlich der Arbeitsweise und des Betriebs beachtet werden.
- Seite 5 Folgende Warn- und Sicherheitshinweise werden verwendet: Automatischer Anlauf des Schneidwerkzeugs beim Betriebsanleitung lesen und beachten Motorstart Gehörschutz tragen Warnung vor heißen Oberflächen Schutzbrille tragen Erstickungsgefahr durch giftige Abgase Kein Umsetzten der Maschine außerhalb des Schutzhandschuhe tragen Schneidbereichs mit sich drehendem Sägeblatt. Schutzhelm tragen Zündschalter auf 0 stellen Geeignete Arbeitskleidung tragen und staubige...
- Seite 6 BETRIEBSANLEITUNG Vorwort Diese Betriebsanleitung soll erleichtern, die Maschine kennenzulernen und Ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermeiden und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen. Die Betriebsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
- Seite 7 Inhaltsverzeichnis 1. Eigenschaften & Vorteile ....................9 2. Allgemeine Sicherheitshinweise .................. 10 2.1. Grundsatz bestimmungsgemäße Verwendung ............... 10 2.2. Organisatorische Maßnahmen ..................11 2.3. Personalauswahl und -qualifikation; grundsätzliche Pflichten ........12 2.4. Sicherheitshinweise zu den Betriebsphasen ..............12 2.4.1. Transport, Montage und Installation ..............12 2.4.2.
- Seite 8 8/49...
- Seite 9 1. EIGENSCHAFTEN & VORTEILE • Fugenschneider in robuster und kompakter Bauform • Das Absenken und Ausheben des Sägeblattes erfolgt stufenlos über eine Gewindespindel, somit werden Beschädigungen des Sägeblattes vermieden • Schnitttiefenanzeige auf alle Werkzeugdurchmesser einstellbar • Der großer Wassertank reduziert die Arbeitsunterbrechungen •...
- Seite 10 Beachtung der Betriebsanleitung. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen). Bestimmungsgemäße Der LISSMAC Fugenschneider gehört zu den Bodentrennschleifer und ist ausschließlich zum Verwendung Schneiden Fugen in Beton oder Asphalt bestimmt. Der Fugenschneider darf nur von einer Person bedient werden.
- Seite 11 2.2. Organisatorische Maßnahmen Die Betriebsanleitung muss am Einsatzort griffbereit und für jede Person zugänglich sein. Ergänzungen zur Betriebsanleitung sind allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und anweisen. Derartige Pflichten können auch z. B. den Umgang mit Gefahrstoffen oder das Tragen persönlicher Schutzausrüstungen oder straßenverkehrsrechtliche Regelungen betreffen.
- Seite 12 2.3. Personalauswahl und -qualifikation; grundsätzliche Pflichten Bediener müssen das 18. Lebensjahr vollendet haben und mental und physisch fähig sind den Fugenschneider zu bedienen. Alle Personen müssen mit der Bedienung unterwiesen sein und vom Unternehmer ausdrücklich mit dem Bedienen des Fugenschneiders schriftlich beauftragt werden. Zuständigkeiten des Personals für das Bedienen, Rüsten, Warten und Instandsetzen festlegen.
- Seite 13 2.4.2. Inbetriebnahme Bei Einsetzen des Sägeblattes die Hände vor scharfen Kanten schützen. Sicherstellen das der Untergrund die Tragfähigkeit erfüllt auf dem geschnitten wird. Alle Hindernisse müssen aus dem Schneidebereich geräumt werden und für gute Beleuchtung sorgen. Sichtprüfung des gesamten Fugenschneiders auf Beschädigungen und Defekte. Besondere Kontrolle der Schutzeinrichtungen.
- Seite 14 2.4.4. Umsetzen des Fugenschneiders Das Umsetzen des Fugenschneiders darf nur bei stillstehendem Sägeblatt vorgenommen werden. Vor Verlassen der Bedienposition am Fugenschneider, muss der Motor abgestellt sein und das Sägeblatt muss stillstehen. Ein rotierendes Sägeblatt stellt ein hohes Verletzungsrisiko dar. Die Feststellbremse muss immer aktiviert werden wenn die Maschine nicht in Benutzung ist. 2.4.5.
- Seite 15 2.5.2. Staub Bei Arbeiten in engen Räumen ggf. vorhandene nationale Vorschriften beachten. Um die Staubbildung während dem Schneiden zu unterbinden, muss das Sägeblatt kontinuierlich mit Wasser besprüht werden. Im Arbeitsbereich nicht Essen, Trinken oder Rauchen. 2.5.3. Lärm Schäden am Gehör sind irreversibel. Tragen Sie beim Arbeiten mit der Maschine stets Gehörschutz. 2.6.
- Seite 16 2.8. Verpackung und Lagerung Um ausreichend Schutz während des Versand und Transport zu gewährleisten, wurden die Maschine und deren Komponenten sorgfältig verpackt. Bei Erhalt der Maschine sollte die Maschine auf Beschädigungen geprüft werden. Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien.
- Seite 17 3. GERÄTEBESCHREIBUNG 3.1. Bezeichnung der Maschinenteile Pos. 1 Handrad für Schnitttiefenverstellung Pos. 9 Spannschraube Motor/Keilriemen Pos. 2 Feststellung Handrad Pos. 10 Öffnung zur Kontrolle der Riemenspannung Pos. 3 Wassertank Pos. 11 Antriebsriemenabdeckung Pos. 4 Anschlagpunkt für Hebezeug Pos. 12 Feststellbremse Pos.
- Seite 18 3.2. Technische Daten COMPACTCUT 202 P COMPACTCUT 202 PV COMPACTCUT 202 D max. Schnitttiefe 200 mm max. Sägeblattdurchmesser 500 mm Sägeblattaufnahme 25,4 mm Sägeblattdrehzahl 2500 1/min 2500 1/min 2700 1/min Gewicht 110 kg 110 kg 126 kg Wassertank Inhalt 25 Liter...
- Seite 19 3.3. Schallleistungspegel WARNUNG Gefahr von Gehörschäden Ab einem Schalleistungspegel von 85 dB (A) ist das Tragen eines Gehörschutzes vorgeschrieben. Tragen Sie Ihren persönlichen Gehörschutz Schalleistungspegel L 110 dB(A) Emissions-Schalldruck am Arbeitsplatzplatz L 96 dB(A) Messtoleranz K : 2,5 dB Die angegebenen Werte wurden nach EN 13862:2021, Anhang B, ermittelt.
- Seite 20 4. INBETRIEBNAHME 4.1. Anschlüsse und Betriebsstoffe Motoröl Ölstand vor Inbetriebnahme prüfen. Kraftstoff Tankfüllstand vor Inbetriebnahme prüfen. Wasser Sauberes Wasser aus Kanister oder direkter Schlauchanschluss mit max. 5 bar Druck. Diese Angaben beziehen sich auf die üblichen Einsatz- und Umweltbedingungen. Für Einsätze unter klimatischen Extrembedingungen können andere Spezifikationen erforderlich sein. 4.2.
- Seite 21 4.3. Betanken mit Kraftstoff WARNUNG Brand und Explosionsgefahr Hochentzündliche Treibstoffdämpfe. Gefahr von Verbrennungen oder schwerer Verletzung durch Explosion. Während des Vorgangs besteht absolutes Rauchverbot Alle Zündquellen fern halten Tank nicht überfüllen oder Kraftstoff verschütten Nur im Freien oder an gut belüfteten Stellen tanken ...
- Seite 22 4.4. Wasserversorgung herstellen WARNUNG Zerstörung des Sägeblattes bei Kühlwassermangel Wird das Sägeblatt für Nassschnitt nicht mit ausreichend Kühlwasser versorgt können Teile ausbrechen und es besteht Überhitzungsgefahr. Der Schleifstaub wird nicht ausreichend gebunden. Stets Sägeblattkühlung gewährleisten Persönliche Schutzausrüstung tragen •...
- Seite 23 4.6. Tiefeneinstellung und Anzeige HINWEIS Blatt immer langsam absenken um Beschädigungen an den Segmenten zu vermeiden. • Das Sägeblatt mit der Kurbel (Pos. 1) absenken bis es leichten Bodenkontakt hat. • Die Flügelschraube (Pos. 2) lösen und die Skala (Pos 3) auf „0“ stellen. •...
- Seite 24 4.7. Maschine auf Schnittlinie ausrichten Peilstab vorne und Nase am Rahmen zur genauen Ausrichtung des Sägeblatts auf die Schnittlinie nutzen. 24/49...
- Seite 25 4.8. Sägeblatteinbau / -Wechsel WARNUNG Gefahr von Schnitt- und Quetschverletzung Rotierendes Sägeblatt oder Flansch kann Kleidung oder Körperteile erfassen und abtrennen. Motor abstellen Bevor an der Maschine gearbeitet werden darf müssen alle Teile still stehen. Maschine gegen Wiedereinschalten sichern ...
- Seite 26 Linksgewinde! HINWEIS Einbau Sägeblatt Beim Einbau des Sägeblattes muss auf saubere Flanschflächen geachtet werden. Das Sägeblatt muss direkt am Flansch anliegen. Drehrichtung des Sägeblattes mit dem Laufrichtungspfeil der Sägeblattwellen (Gleichlauf-Schneiden) anpassen. Abfolge Für den Sägeblatteinbau/-wechsel müssen folgende Schritte durchgeführt werden: 1.
- Seite 27 5. TRANSPORT 5.1. Transportstellung WARNUNG Quetschungen durch ungesicherte Maschine Verletzungen durch unbeabsichtigte Positionsveränderung der Maschine oder Abfallen von Teilen. Fugenschneider nur in Transportstellung transportieren Fugenschneider mit geeigneten Mitteln sichern verzurren Transport Position • Feststellbremse aktivieren (Pos. 1) • Motor stoppen und Kraftstoffhahn schließen (Pos.
- Seite 28 5.2. Versetzen mit dem Kran WARNUNG Schwebende Lasten Verletzungsgefahr durch herabstürzenden Teile. Nicht unter angehobenen Maschinen oder Teilen aufhalten Nur unbeschädigtes Hebezeuge mit ausreichend Tragkraft und Länge einsetzen Die Maschine darf nur in Transportstellung versetzt werden Abfolge •...
- Seite 29 5.3. Befestigung für Transport WARNUNG Verletzungen durch Rutschen oder Kippen der Maschine Durch unbeabsichtigte Positionsveränderungen der Maschine können Personen eingequetscht werden. Maschine nur in Transportstellung transportieren. Maschine über geeignete Anschlagpunkte sichern. Geeignete Zurrmittel nutzen. Anschlagpunkte Abfolge • Transportstellung herstellen (siehe 5.1).
- Seite 30 6. BETRIEB 6.1. Sicherheit • Der Fugenschneider darf nur von einer Person bedient werden. Allgemeine Regeln Andere Personen aus dem Arbeitsbereich verweisen oder eine Absperrung errichten. • Der Bediener darf die Maschine nicht verlassen solange der Motor läuft. • Die Maschine nie starten wenn das Sägeblatt am Boden aufsteht. Der Antrieb wird dabei überlastet.
- Seite 31 6.2. Startvorbereitungen HINWEIS Schneiden ohne Hindernisse Beschädigung von sich im Schneidbereich befindenden Gegenständen oder des Sägeblatts. Alle Hindernisse müssen aus dem Schneidebereich entfernt werden Für gute Beleuchtung des Arbeitsbereiches sorgen Auf einen geraden Schnittverlauf achten um ein Verkanten des Sägeblatts zu vermeiden. Alle Lenk und Steuerbefehle langsam, kontrolliert und gleichmäßig ausführen.
- Seite 32 6.3.1. Starten CC202P (Honda GX) Pos. 1 Choke Pos. 4 Seilzugstarter Pos. 2 Kraftstoffhahn Pos. 5 Motorschalter Pos. 3 Gashebel Pos. 6 Feststellbremse Pos. 7 Motor-Stop Schalter Starten des Motors 1. Feststellbremse (6) betätigen CC 202 P 2. Kraftstoff, Luftfilter und Ölstand überprüfen 3.
- Seite 33 6.3.2. Stoppen CC 202 P (Honda GX) Der An/Ausschalter der Zündung befindet sich vorne am Motor. Der Bediener muss den Motor immer von der dem Sägeblatt abgewandten Seite ausschalten. ACHTUNG: Immer den größtmöglichen Sicherheitsabstand zum Sägeblatt wahren! Stoppen des Motors 1.
- Seite 34 6.3.3. Starten CC202 PV (Briggs&Stratton Vanguard) Pos. 1 Choke Pos. 4 Seilzugstarter Pos. 2 Kraftstoffhahn / Gashebel Pos. 5 Feststellbremse Pos. 3 Motor-Stop Schalter Starten des Motors 1. Feststellbremse (5) betätigen CC 202 PV 2. Kraftstoff, Luftfilter und Ölstand überprüfen 3.
- Seite 35 6.3.4. Stoppen CC202 PV (Briggs&Stratton Vanguard) Stoppen des Motors 1. Sägeblatt freifahren (Blatt vollständig aus Schnittfuge CC 202 PV heben) 2. Feststellbremse (5) betätigen 3. Motor-Stop Schalter (3) drücken 4. Kraftstoffhahn / Gashebel (2) in Transportstellung (rechter Anschlag) bringen. Eine ausführliche Beschreibung findet sich in der Betriebsanleitung des Verbrennungsmotors. 6.3.5.
- Seite 36 6.3.6. Stoppen CC202 D (Kohler) Stoppen des Motors 1. Sägeblatt freifahren (Blatt vollständig aus Schnittfuge CC 202 D heben) 2. Feststellbremse (3) betätigen 3. Motor-Stop Schalter (1) ganz nach unten drücken. 6.4. Einrichten und Umsetzten des Fugenschneiders WARNUNG Verletzungsgefahr durch rotierendes Sägeblatt Durch Berühren des rotierenden Sägeblatts kann Kleidung eingezogen und Gliedmaßen abtrennen werden.
- Seite 37 6.5. Schneiden mit dem Fugenschneider Auf einen geraden Schnittverlauf achten um ein Verkanten des Sägeblatts zu vermeiden. Tiefe Schnitte in mehreren Durchläufen durchführen. Keine übermäßige Vorschubkraft anwenden. Alle Bewegungen beim Handling der Maschine kontrolliert und nicht ruckartig ausführen. Stets auf sicheren Stand und gute Sicht achten. Abfolge Fugenschneider in Position stellen.
- Seite 38 7. INSTANDHALTUNG 7.1. Wartung WARNUNG Verletzungsgefahr durch rotierende Teile Schwere Verletzungen durch rotierendes Sägeblatt oder Riemenantrieb Wartungen und Reparaturen dürfen nur bei ausgeschalteter Maschine erfolgen Wartungen und Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden Die Maschine muss gegen Einschalten durch andere Personen gesichert werden ...
- Seite 39 7.2. Antriebsriemen WARNUNG Schnitt und Quetschverletzungen am offenen Riemenantrieb Einzugsgefahr für Hände und Kleidung bei offener Riemenabdeckung. Die Maschinen nie ohne Riemenabdeckung betreiben. Arbeiten dürfen nur bei ausgeschaltetem Antriebsmotor durchgeführt werden. Auswirkungen Antriebsriemen zu lose: falsch gespannter Antriebsriemen rutschen auf den Keilriemenscheibe Antriebsriemen: keine oder schlechte Kraftübertragung, übermäßiger Verschleiß...
- Seite 40 Ein- und Ausbau bzw. Nachspannen der Antriebsriemen Abfolge Riemenabdeckung entfernen. Muttern am Motorschlitten lösen (Pos. 1). Kontermutter (Pos. 3) lösen. Mit der Spannschraube (Pos. 2) die Riemenspannung erhöht oder verringern. Der Antriebsriemen (Pos. 4) im entspannten Zustand abnehmen und durch einen neuen Satz ersetzen.
- Seite 41 7.3. Schmierpunkte Vor Wartungs- oder Reparaturarbeiten muss der Motor abgestellt werden. Sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten. Wartungs- und Servicearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Siehe Handbuch des Motorherstellers für Servicedetails. monatlich Täglich! 41/49...
- Seite 42 7.4. Luftfilter säubern/wechseln Der Luftfilter filtert die Umgebungsluft und verhindert das Eindringen von Fremdstoffen in den Brennraum. Diese Fremdstoffe setzten sich im Laufe der Zeit im Luftfilter ab und verringern den Durchfluss der Luft. Der Luftfilter sollte regelmäßig überprüft und rechtzeitig ausgetauscht werden um Motorschäden zu vermeiden.
- Seite 43 7.5. Ölstand Motor prüfen Gerät auf horizontaler Fläche aufstellen. Parkbremse aktivieren. Motor sicher deaktivieren. Abfolge Ölstand mit Messstab (Pos. 1) prüfen. Fehlendes Öl langsam am Einfüllstutzen (Pos. 2) bis Unterkante der Einfüllöffnung nachfüllen. Sauberen Trichter verwenden um nichts zu verschütten. ...
- Seite 44 7.6. Fehlerbehebung HINWEIS Bei Schneidproblemen folgende Punkte zuerst prüfen: • Sägeblatt stumpf oder defekt? • zu wenig Wasser um das Sägeblatt zu kühlen? • Sägeblattauswahl richtig? • volle Leistung bzw. Drehzahl vom Motor? Fehler Ursache Abhilfe Geringe Schneidleistung Sägeblatt ist stumpf Sägeblatt auswechseln zu wenig Kühlwasser Wasserversorgung mit Druck...
- Seite 45 7.7. Wartungsplan Dieser Abschnitt soll als Nachweis für bereits geleistete Wartungen und als Servicebuch dienen. Es müssen alle Wartungs- und Servicearbeiten als Nachweis eingetragen werden. Maschine/Typ: Seriennummer/Baujahr: Datum Ausgeführte Wartungs- oder Servicearbeit Datum/Unterschrift 45/49...
- Seite 46 Anwendungszweck und Anwendungsgebiet unterscheiden sich die Werkzeuge. Um die besten Ergebnisse zu erzielen müssen die Parameter stimmen. Mit diesem Diagramm kann die optimale Schneidleistung bestimmt werden. Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 46/49...
- Seite 47 9. GEWÄHRLEISTUNG Die Gewährleistung für diese Maschine beträgt 12 Monate. Für die nachfolgend aufgeführten Verschleißteile wird nur Gewährleistung übernommen, wenn der Verschleiß nicht betriebsbedingt ist. Verschleißteile sind Teile, die bei bestimmungsgemäßem Gebrauch der Maschinen einer betriebsbedingten Abnutzung unterliegen. Die Verschleißzeit ist nicht einheitlich definierbar, sie variiert je nach Einsatzintensität.
- Seite 48 Die Aufbewahrung der technischen Dokumentation erfolgt durch LISSMAC Maschinenbau GmbH, D-88410 Bad Wurzach Dokumentationsbeauftragter: Leiter Entwicklung und Konstruktion Maschinenbeschreibung: Der LISSMAC Fugenschneider dient ausschließlich zum nassen Schneiden von Fugen in Beton oder Asphalt mit Diamant-Sägeblätter. Harmonisierte Normen: EN 13862:2021-03 EN ISO 12100:2011-03 Berichtigung 1:2013-08...
