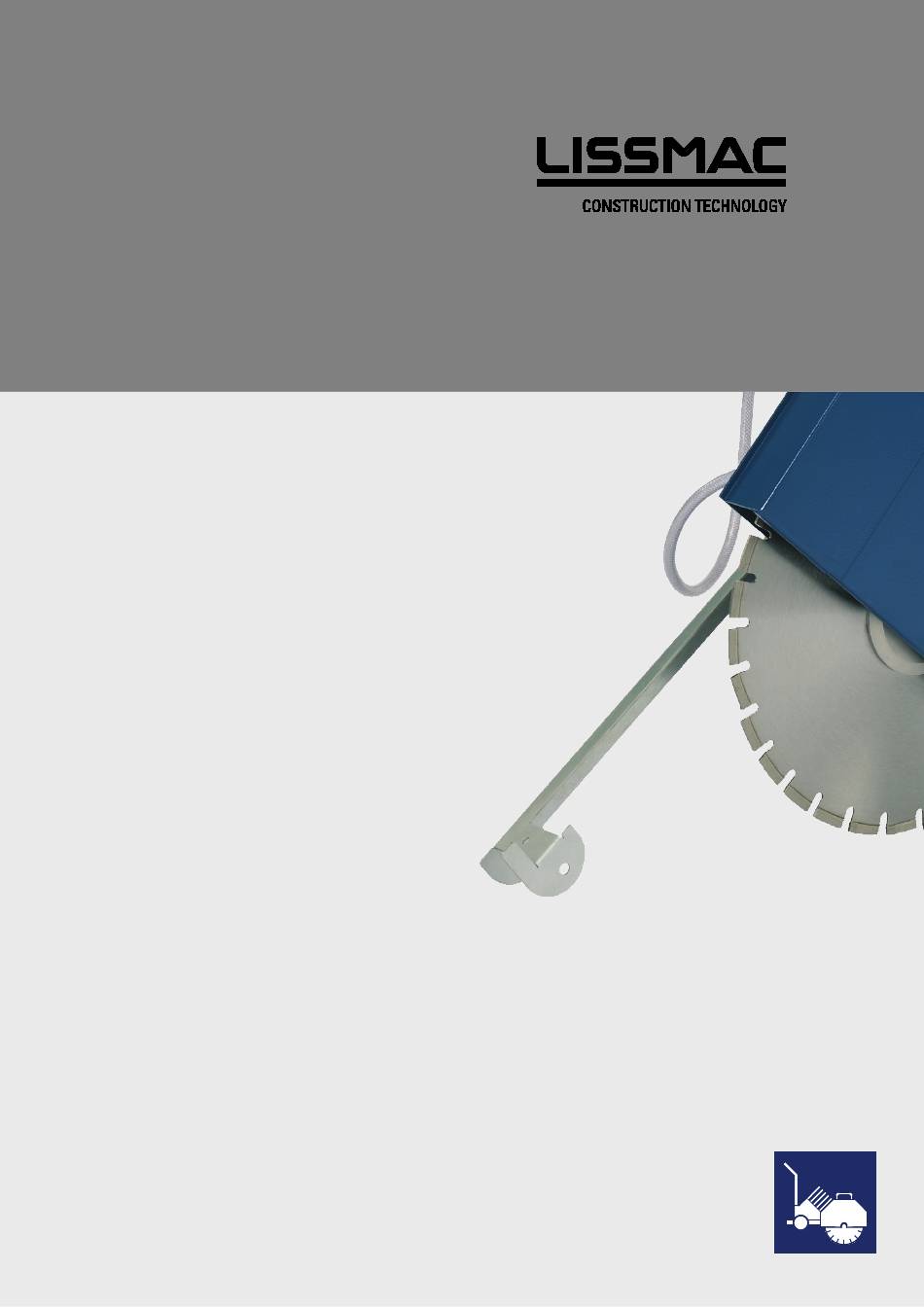

- Seite 1 BETRIEBSANLEITUNG FUGENSCHNEIDER COMPACTCUT 905 LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Telefon +49 (0) 7564 / 307-0 Telefax +49 (0) 7564 / 307-500 lissmac@lissmac.com www.lissmac.com 1/64...
- Seite 2 2/64...
- Seite 3 Impressum Die Betriebsanleitung ist gültig für: LISSMAC Fugenschneider • COMPACTCUT 905 Hersteller: LISSMAC Maschinenbau GmbH Lanzstraße 4 D - 88410 Bad Wurzach Tel: +49 (0) 7564 / 307 – 0 Fax: +49 (0) 7564 / 307 – 500 lissmac@lissmac.com www.lissmac.com...
-
Seite 4: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINWEISE Warnhinweise und Symbole in dieser Anleitung SIGNALWORT Art und Quelle der Gefährdung Folge bei Nichtbeachtung Maßnahme, um die Gefährdung abzuwenden. Das Signalwort hinter dem Gefahrensymbol weist auf den Grad der Gefährdung hin: GEFAHR Dieses Signalwort bezeichnet eine extrem gefährliche Situation. Wenn die Situation nicht gemieden wird, sind tödliche Verletzungen die Folge. - Seite 5 Folgende Warn- und Sicherheitshinweise werden verwendet: Dieses Symbol kennzeichnet den Verweis auf die Betriebsanleitung Dieses Symbol kennzeichnet das Gebot, einen Gehörschutz zutragen Dieses Symbol kennzeichnet das Gebot, eine Schutzbrille zutragen Dieses Symbol kennzeichnet das Gebot, Handschuhe zutragen Dieses Symbol warnt vor heißen Stellen am Fugenschneider Berührungen können zu Verbrennungen führen Dieses Symbol warnt vor schwebenden Lasten Dieses Symbol warnt vor Einzugsgefahr durch offenen Riemenantrieb...
- Seite 6 Ergänzend zu dieser Betriebsanleitung, stehen weitere Dokumentationen von dem jeweiligen Hersteller einzelner Komponenten der Maschine zur Verfügung: Betriebsanleitung Kraftstoffmotor Für die Vollständigkeit über weiterführende Dokumentationen übernimmt LISSMAC keine Verantwortung oder Haftung gegenüber deren Vollständigkeit. Änderungen und Vorbehalte Wir bemühen uns um Richtigkeit und Aktualität dieser Betriebsanleitung. Um unseren technologischen Vorsprung zu halten, kann es erforderlich sein, ohne Vorankündigung Änderungen des Produktes und...
- Seite 7 Notizen 7/64...
-
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Eigenschaften & Vorteile ....................10 1.1. Grundsatz bestimmungsgemäße Verwendung ............... 11 1.2. Organisatorische Maßnahmen ..................11 1.3. Personalauswahl und -qualifikation; grundsätzliche Pflichten ........12 1.4. Sicherheitshinweise zu den Betriebsphasen ..............13 1.4.1. Transport, Montage und Installation ..............13 1.4.2. - Seite 9 9.6. Fahrantrieb ........................48 9.7. Schnellaushub ........................ 49 9.8. Schneidarm ........................50 9.9. Schneidwelle ........................51 9.10. Spannrolle / Schneidantrieb ..................52 9.11. Umlenk- / Spannrolle ....................53 9.12. Motor- /Anbauteile ....................... 54 9.13. Luftfilter Motor ......................55 9.14. Stromversorgung ......................56 9.15.
-
Seite 10: Eigenschaften & Vorteile
1. EIGENSCHAFTEN & VORTEILE Der Fugenschneider überzeugt durch das innovative Trockenschnittverfahren. Durch das Einsparen von Kühlwasser wird die Schneidfläche nicht verschmutzt und kann schneller weiterverarbeitet werden. Somit beschleunigt die Verwendung eines Trockenfugenschneiders den gesamten Baustellenablauf und spart zusätzlich Entsorgungskosten ein. ... -
Seite 11: Grundsatz Bestimmungsgemäße Verwendung
Beachtung der Betriebsanleitung. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen). Bestimmungsgemäße Der LISSMAC Fugenschneider gehört zu den Bodentrennschleifer und ist ausschließlich zum Verwendung Schneiden ohne Wasser von Fugen in Asphalt bestimmt. Das Schneiden umfasst Sägeblätter und darf nur zum Schneiden am Boden betrieben werden. -
Seite 12: Personalauswahl Und -Qualifikation; Grundsätzliche Pflichten
Geforderte, persönliche Schutzausrüstungen benutzen. Alle Sicherheits- und Gefahrenhinweise am Fugenschneider beachten und in lesbarem Zustand halten! Beschädigte oder nicht mehr lesbare Sicherheits- und Gefahrenhinweise ersetzten. Bei sicherheitsrelevanten Änderungen der Maschine oder seines Betriebsverhaltens, Maschine sofort stillsetzen und entsprechend kennzeichnen. Störung der zuständigen Stelle/Person melden. Keine Veränderungen, durch An- und Umbauten ohne schriftliche Genehmigung des Herstellers vornehmen. -
Seite 13: Sicherheitshinweise Zu Den Betriebsphasen
1.4. Sicherheitshinweise zu den Betriebsphasen 1.4.1. Transport, Montage und Installation Transport, Montage und Installationen am/mit dem Fugenschneider dürfen nur in Transportstellung erfolgen. Der Fugenschneider muss gegen wegrollen gesichert werden. Transport, Montage und Installationen am/mit dem Fugenschneiders dürfen nur mit demontiertem Sägeblatt und abgeschaltetem Motor erfolgen. -
Seite 14: Betrieb
1.4.3. Betrieb Jede sicherheitsbedenkliche Arbeitsweise unterlassen. Maßnahmen treffen, damit der Fugenschneider nur in sicherem und funktionsfähigem Zustand betrieben wird. Mindestens einmal pro Schicht Fugenschneider auf äußerlich erkennbare Schäden und Mängel prüfen. Eingetretene Veränderungen (einschließlich des Betriebsverhaltens) sofort der zuständigen Stelle/Person melden! Maschine ggf. sofort stillsetzen und gegen wieder einschalten sichern. Bei Funktionsstörungen den Fugenschneider sofort stillsetzen und sichern. -
Seite 15: Sonderarbeiten Im Rahmen Der Nutzung Der Maschine
1.4.6. Sonderarbeiten im Rahmen der Nutzung der Maschine In dieser Betriebsanleitung vorgeschriebene Einstell-, Wartungs- und Inspektionstätigkeiten und – Termine einschließlich Angaben zum Austausch von Teilen/Teilausrüstungen einhalten. Diese Tätigkeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Bedienungspersonal vor Beginn der Durchführung von Sonder- und Instandhaltungsarbeiten informieren! Aufsichtsführenden benennen. -
Seite 16: Elektrische Energie
1.5.2. Elektrische Energie Nur Originalsicherungen mit vorgeschriebener Stromstärke verwenden. Bei Störungen muss der Fugenschneider sofort abgeschaltet werden! Elektrische Arbeiten dürfen nur von geprüften und qualifizierten Fachpersonal durchgeführt werden. Wartungs- oder Reparaturarbeiten nur durchführen, wenn der Motor des Fugenschneiders abgestellt ist und sich das Sägeblatt nicht mehr dreht. Beachtet werden muss die Transportstellung. Die elektrische Ausrüstung einer Maschine ist regelmäßig zu inspizieren/prüfen. -
Seite 17: Verpackung Und Lagerung
1.7. Verpackung und Lagerung Um ausreichend Schutz während des Versand und Transport zu gewährleisten, wurden die Maschine und deren Komponenten sorgfältig verpackt. Bei Erhalt der Maschine sollte die Maschine auf Beschädigungen geprüft werden. Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien. -
Seite 18: Gerätebeschreibung
2. GERÄTEBESCHREIBUNG 2.1. Bezeichnung der Maschinenteile Pos. 1 Sägeblatt Schutzhaube Pos. 8 Staubauffangbehälter Pos. 2 Antriebsmotor Pos. 9 Vorzyklon Pos. 3 Lenkstangen Pos. 10 Hauptzyklon Pos. 4 NOT-AUS Schalter Pos. 11 Auspuffabdeckung Pos. 5 Fahrgestell (Grundrahmen) Pos. 6 Anhängepunkt für den Kran Pos. -
Seite 19: Schutzeinrichtungen
Pos. 12 Lenkrad Pos. 18 Absenken des Sägeblatts Pos. 13 Vorwärts, Neutral und Rückwärts Pos. 19 NOT-AUS Schalter Pos. 14 Motor-Luftfilter Pos. 20 Abdeckung Luftfilter Pos. 15 Öllampe Pos. 21 Verstellkurbel Sägeblattschrägstellung (max. 5°) Pos. 16 Kranöse Pos. 22 Kraftstofftank Pos. -
Seite 20: Technische Daten
Kontrollieren Sie den Lieferumfang auf seine Vollständigkeit. Sollten Teile fehlen, wenden Sie sich umgehend an den Hersteller. Der Lieferumfang des Fugenschneiders besteht aus: LISSMAC COMPACTCUT 905 Sägeblatt Ø 350 mm für Asphalt Adapterflansch für Schrägschnitte Bordwerkzeug Gabelschlüssel SW 13... -
Seite 21: Inbetriebnahme
3. INBETRIEBNAHME 3.1. Anschlüsse und Betriebsstoffe Betriebsstoff Motoröl Der Motor wird vom Hersteller mit Motoröl befüllt. Verwendet werden darf nur vom Hersteller freigegebenes Motoröl. Die Vorgaben sowie Qualitätsansprüche sind in der Betriebsanleitung des Kraftstoffmotors enthalten. Kraftstoff Der Fugenschneider muss mit Benzin befüllt werden. Die Vorgaben sowie Qualitätsansprüche sind in der Betriebsanleitung des Kraftstoffmotors enthalten. -
Seite 22: Feststellbremse
3.3. Feststellbremse WARNUNG Unbeabsichtigte Positionsveränderung der Maschine Verletzungen durch unbeabsichtigte Positionsveränderung der Maschine. Um den Fugenschneider gegen unbeabsichtigtes wegrollen zu sichern, muss die Feststellbremse verwendet werden Der Bremsdruck der Feststellbremse (Pos. 1) kann über die Zustellungsschraube (Pos. 2) des Schubspanners eingestellt werden. -
Seite 23: Werkzeug (Sägeblatt) Einbau / Wechsel
3.4. Werkzeug (Sägeblatt) Einbau / Wechsel GEFAHR Abnehmen und Öffnen der Sägeblatt Schutzhaube Abtrennen von Gliedmaßen durch rotierendes Sägeblatt und Verbrennungen können die Folge sein. Das Abnehmen oder Öffnen der Sägeblatt Schutzhaube oder das Eingreifen in das rotierende Sägeblatt während dem Schneiden ist verboten ... -
Seite 24: Einstellungen Bündigschitt
3.5. Einstellungen Bündigschitt Bei der Lieferung der Maschine ist der Wandbündigflansch bereits auf dem Grundflansch montiert. Beim Bündigschnitt ist das Werkzeug mit 6 Senkschrauben am Bündigflansch zu befestigen (s.u.) Zusätzlich muss am Blattschutz die Bodenbürste durch die wandbündig (WB) Bürste ersetzt werden. Der Wandbündigflansch ist für den Einsatz von einem Sägeblatt mit einer Dimension von 350 x 8 x 25,4mm ausgelegt. -
Seite 25: Sägeblatteinbau-/ Wechsel
3.6. Sägeblatteinbau-/ wechsel GEFAHR Abnehmen und Öffnen der Sägeblatt Schutzhaube Tod oder Verletzung durch rotierendes Sägeblatt. Das Abnehmen oder Öffnen der Sägeblatt Schutzhaube oder das Eingreifen in das rotierende Sägeblatt während dem Schneiden ist verboten Diese Arbeiten dürfen nur bei stillstehendem Sägeblatt und ausgeschaltetem Antriebsmotor durchgeführt werden Für den Sägeblattwechsel müssen folgende Schritte durchgeführt werden: ... -
Seite 26: Nachspannen Der Antriebsriemen
3.7. Antriebsriemen GEFAHR Abnehmen und Öffnen der Schutzhaube Einklemmen oder abreißen von Gliedmaßen durch rotierende Antriebsriemen. Das Abnehmen oder Öffnen der Schutzhaube der Antriebsriemen oder das Eingreifen in die rotierenden Riemen während die Maschine in Betrieb ist, ist verboten. ... -
Seite 27: Betrieb
4. BETRIEB 4.1. Sicherheit GEFAHR Abnehmen und Öffnen der Sägeblatt Schutzhaube Tod oder Verletzung durch rotierendes Sägeblatt. Das Abnehmen oder Öffnen der Sägeblatt Schutzhaube oder das Eingreifen in das rotierende Sägeblatt während dem Schneiden ist verboten Diese Arbeiten dürfen nur bei stillstehendem Sägeblatt und ausgeschaltetem Antriebsmotor ... -
Seite 28: Startvorbereitungen
4.2. Startvorbereitungen HINWEIS Schneiden ohne Hindernisse Beschädigung von sich im Schneidbereich befindenden Gegenständen oder dem Sägeblatt. Alle Hindernisse aus dem Schneidebereich räumen und für gute Beleuchtung sorgen. Der Schnittverlauf kann mit einem Markierspray zur Orientierung des Schnittverlaufs gekennzeichnet werden. Um den Fugenschneider sicher und bestimmungsgemäß... - Seite 29 Starten de Maschine Choke (Pos.1) herausziehen Zündschlüssel (Pos. 2) ins Schloss stecken und über beide Stufen ganz nach rechts drehen Sobald der Motor gestartet ist, Zündschlüssel loslassen und den Choke wieder hineindrücken Motor über den Hebel (Pos. 3) auf Volllast nach hinten stellen Erst wenn der Motor auf Betriebstemperatur ist, mit dem Arbeitsvorgang beginnen.
-
Seite 30: Schneiden Mit Dem Fugenschneider
4.4. Schneiden mit dem Fugenschneider HINWEIS Für einen optimalen geraden Schnitt den Peilstab benutzen. Der zu sägende Belag sollte nicht übermäßig nass sein, da sonst die Staaub-Absaugvorrichtung verstopfen kann. Abfolge Fugenschneider in Position stellen Peilstab nach unten klappen (Peilstab und Sägeblatt stehen über der Schnittlinie) ... -
Seite 31: Überhitzen Des Sägeblattes Bei Mangelnder Kühlung
WARNUNG Überhitzen des Sägeblattes bei mangelnder Kühlung Wird das Sägeblatt nicht mit ausreichend Luft gekühlt können Teile ausbrechen und es besteht Überhitzungsgefahr. Der Schleifstaub wird nicht ausreichend abgesaugt. Darauf achten, dass die Sägeblattkühlung über die Absaugung gewährleistet ist Ein Sägeschnitt ohne Absaugung und somit ohne Kühlung ist verboten! ... -
Seite 32: Tiefeneinstellung
4.6. Tiefeneinstellung Das Einstellen der gewünschten Schneidtiefe erfolgt über die Zustellhydraulik. Durch Drehen am Senkventil wird der Schneidarm mit dem Diamantsägeblatt auf die gewünschte Schnitttiefe abgesenkt. Über die Tiefenanzeige rechts an der Maschine (Ansicht vom Bedienpult)wird die jeweilige Schnitttiefe in cm angezeigt. -
Seite 33: Umsetzen Bzw. Einrichten Des Fugenschneiders
4.8. Umsetzen bzw. Einrichten des Fugenschneiders WARNUNG Verletzungsgefahr durch rotierendes Sägeblatt Durch Berühren des rotierenden Sägeblatts kann Kleidung eingezogen und Gliedmaßen abtrennen werden. Beim Umsetzten der Maschine muss das Sägeblatt stillstehen Standortänderungen mit rotierendem Sägeblatt sind verboten Das Umsetzen des Fugenschneiders darf erst erfolgen wenn: ... -
Seite 34: Transport
5. TRANSPORT 5.1. Transportstellung WARNUNG Unbeabsichtigte Positionsveränderung der Maschine Verletzungen durch unbeabsichtigte Positionsveränderung der Maschine. Fugenschneider nur in Transportstellung transportieren Fugenschneider über den Anschlagpunkt sichern HINWEIS Transport der Maschine Den Fugenschneider beim Transport nicht weit kippen. Motoröl kann in den Brennraum des Motors laufen und den Motor beschädigen. Transportstellung ... -
Seite 35: Versetzen Mit Dem Kran
5.2. Versetzen mit dem Kran GEFAHR Schwebende Lasten Verletzung durch herabstürzenden Maschine oder Teile. Nicht unter angehobenen Maschinen oder Teilen aufhalten Nur unbeschädigtes Hebezeuge und Verladeeinrichtungen mit ausreichend Tragkraft und Länge einsetzen WARNUNG Abfallen von Anbauteilen Verletzungen durch Maschinenteile. ... -
Seite 36: Instandhaltung
6. INSTANDHALTUNG 6.1. Wartung GEFAHR Verletzungsgefahr durch rotierendes Sägeblatt Tod oder Verletzung durch rotierendes Sägeblatt. Wartungen und Reparaturen dürfen nur bei ausgeschalteter Maschine erfolgen Wartungen und Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden Die Maschine muss gegen einschalten durch andere Personen gesichert werden Das Öffnen der Schutzhaube bei noch rotierendem Sägeblatt ist verboten ... -
Seite 37: Spannen Der Antriebsriemen
6.2. Spannen der Antriebsriemen Verwenden Sie nur die aufgeführten Riemen Blattantrieb 1 Stück Poly-V-Riemen 16 PL1074 Lw. Bei durchschleifen oder Riemenbruch des Poly-V-Riemens (Keilrippenband) zwischen Motor und Schneidwelle, Nachspannen oder gegebenenfalls Ersetzen. Neuer Riemen so vorspannen, dass man Ihn von Hand noch knapp 1cm eindrücken kann. Montieren Sie den Riemenschutz und überprüfen Sie, dass dieser in keiner Weise mit den Riemenscheiben oder den Riemen in Berührung kommt. -
Seite 38: Fehlersuchtabelle
6.3. Fehlersuchtabelle Vor Wartungs- oder Reparaturarbeiten muss der Netzstecker gezogen werden! Es müssen Maßnahmen getroffen werden damit ein versehentliches Wiedereinschalten durch andere nicht möglich ist! Wartung- und Servicearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden! HINWEIS Bei Schneidproblemen müssen folgende Punkte zuerst geprüft werden: ... -
Seite 39: Drehmomente Von Schraubverbindungen
6.4. Drehmomente von Schraubverbindungen Festigkeitsklasse: 10.9 12.9 Abmessung max. Anziehmoment in Nm max. Anziehmoment in Nm max. Anziehmoment in Nm 11,2 11,3 16,5 19,3 27,3 40,1 46,9 1057 1136 1329 1176 1674 1959 1597 2274 2662 39/64... -
Seite 40: Wartungsplan
6.5. Wartungsplan Dieser Abschnitt soll als Nachweis für bereits geleistete Wartungen und als Servicebuch dienen. Es müssen alle Wartungs- und Servicearbeiten als Nachweis eingetragen werden. Maschine/Typ: Seriennummer/Baujahr: Datum Ausgeführte Wartungs- oder Servicearbeit Datum/Unterschrift 40/64... -
Seite 41: Werkzeuge
Anwendungszweck und Anwendungsgebiet unterscheiden sich die Werkzeuge. Um die besten Ergebnisse zu erzielen müssen die Parameter stimmen. Mit diesem Diagramm kann die optimale Schneidleistung bestimmt werden. Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 41/64... -
Seite 42: Gewährleistung
8. GEWÄHRLEISTUNG Die Gewährleistung für diese Maschine beträgt 12 Monate. Für die nachfolgend aufgeführten Verschleißteile wird nur Gewährleistung übernommen, wenn der Verschleiß nicht betriebsbedingt ist. Verschleißteile sind Teile, die bei bestimmungsgemäßem Gebrauch der Maschinen einer betriebsbedingten Abnutzung unterliegen. Die Verschleißzeit ist nicht einheitlich definierbar, sie differiert nach der Einsatzintensität. -
Seite 43: Ersatzteilliste
9. ERSATZTEILLISTE 9.1. Lenkung Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung LENKGETRIEBE Q40 1:20 BEFESTIGUNGSPLATTE ∅ 125 DISTANZRING LENKRAD WELLE Z. LENKRAD ∅ 25X2.5X12 RILLENKUGELLAGER 6004 2RS ∅ 50X3 HÜLSE SCHEIBE TELLERFEDER DIN 2093 50.0X25.4X1.25 LENKWELLE LENKHEBEL ZU LENKWELLE, ZWEIFACH MITNEHMER LENKHEBEL ZWEIFACH LENKHEBEL EINFACH... -
Seite 44: Vorderachse
9.2. Vorderachse Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung VORDERACHSE FLANSCHLAGER UCFL 205 HEBEL SCHWERSPANNSTIFT 5X 40 RADBOLZEN L= 62MM HÜLSE 25/2X 14MM UNTERLAGSCHEIBE SENKSCHRAUBE M8 X 20 DIN 799L SENKSCHRAUBE M12 X 25 DIN 799L RADBOLZEN L= 48 MM UNTERLAGSCHEIBE M12 MIT SENKUNG VORDERRAD KOMPL. -
Seite 45: Schrägstellung
9.3. Schrägstellung Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Lagerplatte Zylinderbuchse 35/ 45 x 35 Spannscheibe Senkschraube M10x30 DIN 7991 Lagerbock Schwenkhebel Feststellschraube z. Schwenkhebel 45/64... -
Seite 46: Spindel Für Die Schrägstellung
9.4. Spindel für die Schrägstellung Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Spindelmutter Spindel Gelenkkopf Gehäuselager UCUP 202 Kurbel Drehbahrer Griff zu Kurbel 46/64... -
Seite 47: Vorschubgetriebe
9.5. Vorschubgetriebe Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Getriebegehäuse Ritzel zu Hydrostat Z=20 Modul 1.5 Zahnrad Z=100 Modul 1.5 Welle Distanzhülsensatz Kugellager 6204 2RS Kettenrad ½ x 5/16“ Z=10 Rollenkette ½ x 5/16“, L=670 mm 47/64... -
Seite 48: Fahrantrieb
9.6. Fahrantrieb Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung EATON-Hydrostat ∅ 120mm Verstellhebel z. Hydrostat CCW ∅ 205mm Keilriemenscheibe Lüfterrad aus Nylon Verstellhebel Magura Federplatte Befestigung Platte ∅ 2,0x1800mm Bowdenzug kompl. o.Abb Litze zu Bowdenzug o.Abb Spiralhülle 570mm 48/64... -
Seite 49: Schnellaushub
9.7. Schnellaushub Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung HPI-Microaggregat Hydraulikzylinder Zylinderbefestigung Mutter z. Zylinderbefestigung Zugfeder 26/2/2 Hohlschraube M14x1.5 Hohlschraube G1/4“ Hohlschraube G1/4“ Lang Senkventil 9N 600S (C40-059) Rückschlagventil Muffe M16x1.5 Ringnippel Reduktion 3/8 – 1/4“ Hydraulik Schlauch 500mm HPI-Senkventil / Vorlauf Hydraulik Schlauch 480mm HPI-Senkventil / Rücklauf... -
Seite 50: Schneidarm
9.8. Schneidarm Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Lagerplatte Schneidarm Zwischenscheibe Messing Lagerring Messing Riemenschutz Auflage z. Absaughaube 50/64... -
Seite 51: Schneidwelle
9.9. Schneidwelle Art.-Nr. Ersatzteil Pos. Bezeichnung Spezifikation Stück LISSMAC Empfehlung Lagerwelle Rillenkugellager 6207 LLB Distanzhülse Ø42 x 3,5 x 40 Seegerring Poly-V-Riemenscheibe / Schneidwelle Seegerring o.Abb Bundmutter o.Abb Deckflansch Ø 115 o.Abb Sechskantschraube M14x 40 o.Abb Einlagescheibe Ø115 x 3mm WB o.Abb... -
Seite 52: Spannrolle / Schneidantrieb
9.10. Spannrolle / Schneidantrieb Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Rolle Ø 60 x 85 Rillenkugellager 6204 2RS Seegerring Welle zu Riemenspanner Sechskantschraube M10x16 DIN 933 Mutter zu Schraube Spannrolle 52/64... -
Seite 53: Umlenk- / Spannrolle
9.11. Umlenk- / Spannrolle Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Senkschraube M10 x 20 DIN 7991 Rillenkugellager 6204 2RS Sechskantschraube M12 x 70 DIN 931 Sechskantschraube M10 x 30 DIN 933 Zylinderbuchse 12 / 16x12 Umlenkrolle Welle zu Umlenkrolle Ø20 x 60 mm Hebel zu Umlenkrolle o.Abb... -
Seite 54: Motor- /Anbauteile
9.12. Motor- /Anbauteile Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Halter zu Riemenschutz Venti-Seite Wellenstummel Nebenantrieb kompl. Keilriemenscheibe SPZ 145 / 80mm Poly-V-Riemenscheibe Motor Ø75 PL 16 Passfeder zu Poly-V-Riemenscheibe Keilrippenband 16PL 1074 LW Gaszug (Lever Control) 692541 Auspuffdichtung Auspufftopf Abdeckblech zu Motor Metallgliederschlauch Ø42 x 520 mm... -
Seite 55: Luftfilter Motor
9.13. Luftfilter Motor Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Luftfilter kompl. Donaldson Luftfilter Hauptelement 373-108 Luftfilter Sicherheitselement 373-109 Regenkappe Ø52 373-104 Schlauch zu Luftfilter Motor Ø50 x 920 Verschmutzungsanzeiger X77-0050 55/64... -
Seite 56: Stromversorgung
9.14. Stromversorgung Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Batteriehalter Batterie 12v 28A Band für Batteriebefestigung Not-Aus kompl. ZB4BS54 + ZB4BZ105 Ölkontrolllampe Drucktaster Relais 12v 70A zu HPI Verschmutzungsanzeiger Luftfilter 56/64... -
Seite 57: Gehäuse
9.15. Gehäuse Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Keilriemenabdeckung Deckel hinten Federverschluss z. Deckel Lochblechabdeckung z. Hydrostat Abdeckung z. Motor Tank Armaturenbrett Griffrohr o.Abb Gummigriff 57/64... -
Seite 58: Peilstab
9.16. Peilstab Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Haltebügel z. Richtungsanzeiger Richtungsanzeiger ∅ 80mm Zeiger z. Richtungsanzeiger Gabelkopf M10x20 DIN 71751 Tiefenanzeiger Gelenkkopf M8x32 DIN 71751 58/64... -
Seite 59: Blattschutz
9.17. Blattschutz Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung ∅ 350mm Absaughaube Arm z. Absaughaube Bürste auf Wechselrahmen ∅ 80mm Federklemme Aufnahmebolzen z. Absaughaube Messingscheibe Lagerhülsen o.Abb Haubenbefestigung o.Abb Saugschlauch Haube-Vorabscheid. 1500mm o.Abb Saugschlauch Zyklon-Ventilator 1350mm 59/64... -
Seite 60: Ventilator Zur Absaugung
9.18. Ventilator zur Absaugung Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Lagerbock Ventilatorgehäuse Innenring Ventilatordeckel Ansaugkrümmer Riemenscheibe Kugellager 6205 LLB Distanzhülse D=30x2,5x70 Distanzhülse D=30x2,5x5 Distanzhülse D=30x2,5x17 Welle Stützscheibe Lüfterrad Spannscheibe VENTILATOR KPL. 60/64... -
Seite 61: Zyklon / Vorabscheider
9.19. Zyklon / Vorabscheider Ersatzteil Pos. Art.-Nr. Bezeichnung Spezifikation Stück Empfehlung Halterung zu Vorabscheider Hebel Vorabscheider Kübel Filtergehäuse Deckel zu Filtergehäuse Dichtung zu Deckel Filter Spannschraube zu Filter Um Fehllieferungen zu vermeiden, sollten Sie bei Ersatzteil-Bestellungen die vollständige Typenbezeichnung, das Baujahr und die Maschinen-Nummer angeben! Technische Änderungen vorbehalten! Wir machen ausdrücklich darauf aufmerksam, dass nicht von uns gelieferte Teile auch nicht von uns geprüft und freigegeben sind. -
Seite 62: Elektro-Schaltplan
10. ELEKTRO-SCHALTPLAN 62/64... -
Seite 63: Original Eg-Konformitätserklärung
LISSMAC Maschinenbau GmbH, D-88410 Bad Wurzach Maschinenbeschreibung: Der LISSMAC Fugenschneider gehört zu den Bodentrennschleifer und ist ausschließlich zum Schneiden von Fugen in Beton oder Asphalt bestimmt. Diese Maschine darf nur mit der integrierten Absauganlage betrieben werden. Das Schneiden umfasst Sägeblätter, bis maximal 20 mm und darf nur zum Schneiden am Boden betrieben werden. - Seite 64 64/64...
