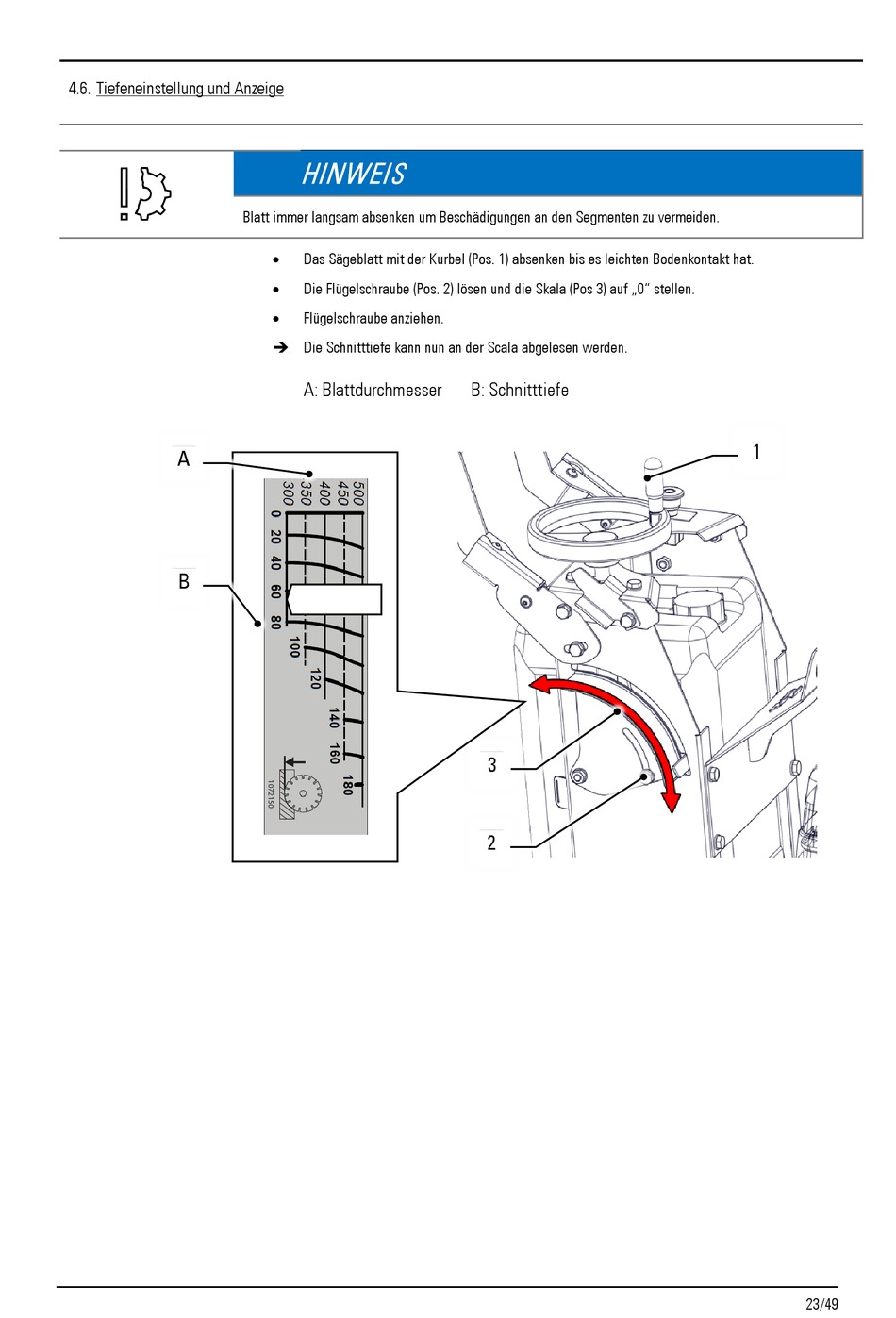

4.6. Tiefeneinstellung und Anzeige
A
B
HINWEIS
Blatt immer langsam absenken um Beschädigungen an den Segmenten zu vermeiden.
•
Das Sägeblatt mit der Kurbel (Pos. 1) absenken bis es leichten Bodenkontakt hat.
•
Die Flügelschraube (Pos. 2) lösen und die Skala (Pos 3) auf „0" stellen.
•
Flügelschraube anziehen.
Die Schnitttiefe kann nun an der Scala abgelesen werden.
A: Blattdurchmesser
B: Schnitttiefe
3
2
1
23/49
