Lissmac COMPACTCUT 450 P Betriebsanleitung
Fugenschneider
Verwandte Anleitungen für Lissmac COMPACTCUT 450 P
Inhaltszusammenfassung für Lissmac COMPACTCUT 450 P

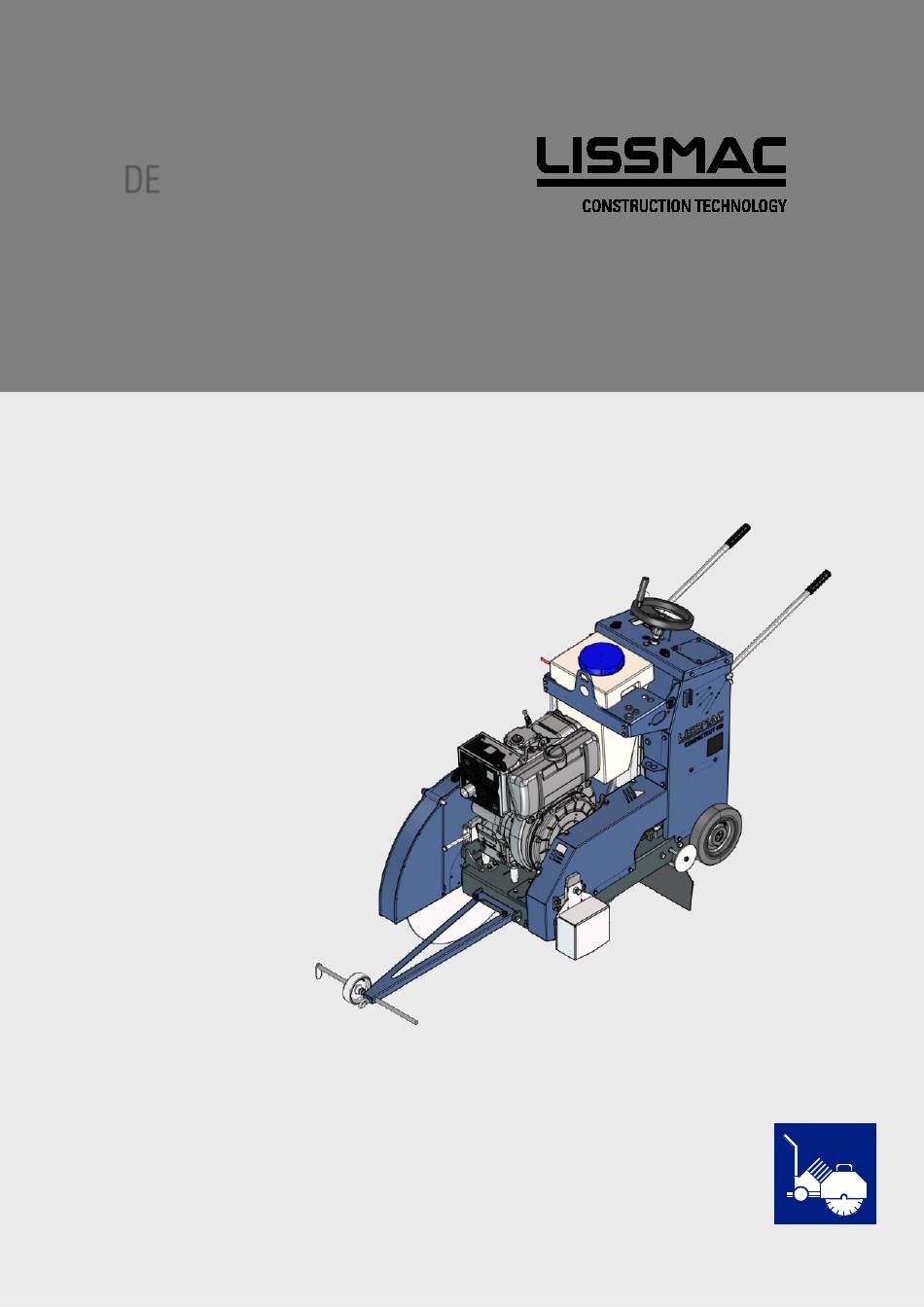

- Seite 1 BETRIEBSANLEITUNG FUGENSCHNEIDER COMPACTCUT 450 P COMPACTCUT 450 D LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Telefon +49 (0) 7564 / 307-0 Telefax +49 (0) 7564 / 307-500 lissmac@lissmac.com www.lissmac.com 1/57...
- Seite 2 2/57...
- Seite 3 Impressum Die Betriebsanleitung ist gültig für: LISSMAC Fugenschneider COMPACTCUT 450 P #1222137 COMPACTCUT 450 D #1222142 Hersteller: LISSMAC Maschinenbau GmbH Lanzstraße 4 D - 88410 Bad Wurzach Tel: +49 (0) 7564 / 307 – 0 Fax: +49 (0) 7564 / 307 – 500 lissmac@lissmac.com...
-
Seite 4: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINWEISE Warnhinweise und Symbole in dieser Anleitung SIGNALWORT Art und Quelle der Gefährdung Folge bei Nichtbeachtung Maßnahme, um die Gefährdung abzuwenden. Das Signalwort hinter dem Gefahrensymbol weist auf den Grad der Gefährdung hin: Dieses Signalwort bezeichnet eine extrem gefährliche Situation. Wenn die Situation nicht gemieden GEFAHR wird, sind tödliche Verletzungen die Folge. - Seite 5 Folgende Warn- und Sicherheitshinweise werden verwendet: Betriebsanleitung lesen und beachten Warnung vor heißen Oberflächen Automatischer Anlauf des Schneidwerkzeugs beim Gehörschutz tragen Motorstart Schutzbrille tragen Stillstand aller Teile abwarten Kein Umsetzten der Maschine außerhalb der Handschuhe tragen Schneidbereichs mit sich drehendem Sägeblatt Schutzhelm tragen Zugang nur für autorisiertes Personal Geeignete Arbeitskleidung tragen und staubige...
- Seite 6 Ergänzend zu dieser Betriebsanleitung, stehen weitere Dokumentationen von dem jeweiligen Hersteller einzelner Komponenten der Maschine zur Verfügung: Betriebsanleitung Verbrennungsmotor Für die Vollständigkeit über weiterführende Dokumentationen übernimmt LISSMAC keine Verantwortung oder Haftung gegenüber deren Vollständigkeit. Änderungen und Vorbehalte Wir bemühen uns um Richtigkeit und Aktualität dieser Betriebsanleitung. Um unseren technologischen Vorsprung zu halten, kann es erforderlich sein, ohne Vorankündigung Änderungen des Produktes und...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Eigenschaften & Vorteile ....................8 2. Allgemeine Sicherheitshinweise ..................9 2.1. Grundsatz bestimmungsgemäße Verwendung ..............9 2.2. Organisatorische Maßnahmen ..................10 2.3. Personalauswahl und -qualifikation; grundsätzliche Pflichten ........11 2.4. Sicherheitshinweise zu den Betriebsphasen ..............11 2.4.1. Transport, Montage und Installation ..............11 2.4.2. -
Seite 8: Eigenschaften & Vorteile
1. EIGENSCHAFTEN & VORTEILE Durch seine kompakte und robuste Bauweise eignet sich die COMPACTCUT 450 Baureihe optimal für den Einsatz auf engen Baustellen. Das Absenken und Ausheben des Sägeblattes erfolgt stufenlos über eine geschlossene Gewindespindel mit Schnitttiefenanzeige, somit werden Beschädigungen des Sägeblattes vermieden. -
Seite 9: Allgemeine Sicherheitshinweise
Beachtung der Betriebsanleitung. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen). Bestimmungsgemäße Der LISSMAC Fugenschneider gehört zu den Bodentrennschleifmaschinen und ist ausschließlich zum Verwendung Schneiden von Fugen in Beton oder Asphalt bestimmt. Trennschleifen bis maximal 15 mm Breite möglich. -
Seite 10: Organisatorische Maßnahmen
2.2. Organisatorische Maßnahmen Die Betriebsanleitung muss am Einsatzort griffbereit und für jede Person zugänglich sein. Ergänzungen zur Betriebsanleitung sind allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und anweisen. Derartige Pflichten können auch z. B. den Umgang mit Gefahrstoffen oder das Tragen persönlicher Schutzausrüstungen oder straßenverkehrsrechtliche Regelungen betreffen. -
Seite 11: Personalauswahl Und -Qualifikation; Grundsätzliche Pflichten
2.3. Personalauswahl und -qualifikation; grundsätzliche Pflichten Bediener müssen das 18. Lebensjahr vollendet haben und mental und physisch fähig sind den Fugenschneider zu bedienen. Alle Personen müssen mit der Bedienung unterwiesen sein und vom Unternehmer ausdrücklich mit dem Bedienen des Fugenschneiders schriftlich beauftragt werden. Zuständigkeiten des Personals für das Bedienen, Rüsten, Warten und Instandsetzen festlegen. -
Seite 12: Inbetriebnahme
2.4.2. Inbetriebnahme Bei Einsetzen des Sägeblattes muss die Laufrichtung beachtet werden. Der Schneidvorgang muss immer im Gleichlauf (abwärts gerichtet) geschehen, ansonsten reißt das Material aus und kleine Teile fliegen umher. Bei Einsetzen des Sägeblattes die Hände vor scharfen Kanten schützen. Sicherstellen das der Untergrund die Tragfähigkeit erfüllt auf dem geschnitten wird. -
Seite 13: Umsetzen Des Fugenschneiders
2.4.4. Umsetzen des Fugenschneiders Das Umsetzen des Fugenschneiders darf nur bei stillstehendem Sägeblatt vorgenommen werden. Vor Verlassen der Bedienposition am Fugenschneider, muss der Verbrennungsmotor abgestellt sein und das Sägeblatt muss stillstehen. Der Verbrennungsmotor muss auf der vom Sägeblatt abgewandten Seite gestartet und gestoppt werden. Der Bediener darf den Fugenschneider erst verlassen, wenn die Feststellbremse betätigt wurde. -
Seite 14: Staub
2.5.2. Staub Bei Arbeiten in engen Räumen ggf. vorhandene nationale Vorschriften beachten. Um die Staubbildung während dem Schneiden zu unterbinden, muss das Sägeblatt kontinuierlich mit Wasser besprüht und gekühlt werden. Der Trockenschnitt ist nur mit speziellem Umbausatz und Staubabsaugung zulässig. Im Arbeitsbereich nicht Essen, Trinken oder Rauchen. 2.5.3. -
Seite 15: Verpackung Und Lagerung
2.7. Verpackung und Lagerung Um ausreichend Schutz während des Versand und Transport zu gewährleisten, wurden die Maschine und deren Komponenten sorgfältig verpackt. Bei Erhalt der Maschine sollte die Maschine auf Beschädigungen geprüft werden. Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien. -
Seite 16: Gerätebeschreibung
3. GERÄTEBESCHREIBUNG 3.1. Bezeichnung der Maschinenteile HONDA 16/57... - Seite 17 Pos. 1 Peilstab Pos. 2 Sägeblatt Schutzhaube mit Klappfunktion Pos. 3 HONDA GX Benzin-Motor Pos. 4 Anschlagpunkt für Hebezeug Pos. 5 Wassertank Pos. 6 Lenkstangen Pos. 7 Aufnahme für Wasseranschluss (Option) / Wasserpunpe (Option) Pos. 8 Peilscheibe Pos. 9 Flanschabdeckung Pos.
-
Seite 18: Bezeichnung Der Maschinenteile Hatz
3.2. Bezeichnung der Maschinenteile HATZ 18/57... - Seite 19 Pos. 1 Peilstab Pos. 2 Sägeblatt Schutzhaube mit Klappfunktion Pos. 3 HATZ Diesel-Motor Pos. 4 Anschlagpunkt für Hebezeug Pos. 5 Wassertank Pos. 6 Lenkstangen Pos. 7 Aufnahme für Wasseranschluss (Option) / Wasserpumpe (Option) Pos. 8 Peilscheibe Pos. 9 Flanschabdeckung Pos. 10 Diesel-Tank Pos.
-
Seite 20: Technische Daten
3.3. Technische Daten COMPACTCUT 450 Motorvariante HONDA (B) HATZ (D) max. Schnitttiefe 270 mm Sägeblattdurchmesser 500 - 700 mm max. Spannweite Mehrblatt 20 mm Sägeblattaufnahme 25,4 mm Sägeblattdrehzahl 1620 1/min 1600 1/min Leergewicht (mit Haube 700) 290 kg 385 kg 2-Zylinder Benzin GX630 1-Zylinder Diesel SUPRA 1D81Z Motor... -
Seite 21: Schallleistungspegel
3.4. Schallleistungspegel WARNUNG Gefahr von Gehörschäden Ab einem Schalleistungspegel von 85 dB (A) ist das Tragen eines Gehörschutzes vorgeschrieben. Tragen Sie Ihren persönlichen Gehörschutz GERÄUSCHEMISSIONSWERTE Angabe in Übereinstimmung mit EN ISO 4871 Werte ermittelt in Übereinstimmung mit der Geräuschmessregel nach EN 13862:2021, Anhang B: Betriebsbedingungen (für Richtlinie 2000/14/EG) Durchmesser der Trennscheibe 700 mm im Leerlauf bei voller Motordrehzahl... -
Seite 22: Hand-Arm Vibration
3.5. Hand-Arm Vibration WARNUNG Gefahr durch Vibration Vibration kann zu Knochen- oder Gelenkschäden sowie auch zu Durchblutungsstörungen führen. Beim Arbeiten mit der Maschine regelmäßig Pausen einlegen Der angegebene Wert wurde mit dem maximalen Sägeblattdurchmesser von 700 mm ermittelt. Die Einwirkung kann umgekehrt proportional zum Gewicht des Bedieners sein. Schwingungsgesamtwert: COMPACTCUT 450 a 8,4 m/s... -
Seite 23: Inbetriebnahme
4. INBETRIEBNAHME 4.1. Anschlüsse und Betriebsstoffe Motoröl Honda Der Motor wird vom Hersteller mit Motoröl SAE 5W-30 befüllt. Verwendet werden darf nur vom Hersteller freigegebenes Motoröl der Serviceklasse SJ oder besser. Siehe auch Betriebsanleitung des Motorenherstellers. Motoröl Hatz Der Motor wird vom Hersteller mit Motoröl SAE 10W-40 befüllt. Verwendet werden darf nur vom Hersteller freigegebenes Motoröl der Serviceklasse ACEA E6. -
Seite 24: Wasserversorgung Optionen
4.2. Wasserversorgung Optionen Anschluss Versorgung direkt über Schlauch (Zubehör #1002889) Versorgung über Wassertank (25l / 6.6gal) Regulierung Die Wassermenge kann jeweils über einen Kugelhahn reguliert werden. 24/57... -
Seite 25: Betanken Mit Kraftstoff
4.3. Betanken mit Kraftstoff WARNUNG Brand und Explosionsgefahr Hochentzündliche Treibstoffdämpfe. Gefahr von Verbrennungen oder schwerer Verletzung durch Explosion. Während des Vorgangs besteht absolutes Rauchverbot Alle Zündquellen fern halten Tank nicht überfüllen oder Kraftstoff verschütten Nur im Freien oder an gut belüfteten Stellen tanken ... -
Seite 26: Feststellbremse
4.4. Feststellbremse WARNUNG Quetsch- und Schnittgefahr Quetschungen durch Wegrollen der Maschine oder Schnittverletzungen durch rotierendes Sägeblatt. Feststellbremse bei jedem Halten aktivieren Vor dem Verlassen der Maschine den Motor abstellen Abfolge • Die Feststellbremse wird mit den Fuß betätigt und gelöst 4.5. -
Seite 27: Sägeblatteinbau / -Wechsel
4.6. Sägeblatteinbau / -Wechsel WARNUNG Schnittverletzung und Einzugsgefahr am rotierenden Sägeblatt Das Berühren des rotierenden Sägeblattes kann Schnittverletzungen, Abtrennen von Gliedmaßen und Verbrennungen zur Folge haben. Das Abnehmen oder Öffnen der Sägeblatt Schutzhaube oder das Eingreifen in das rotierende Sägeblatt ist verboten Während an der Haube oder am Sägeblatt des Fugenschneiders gearbeitet wird muss der Motor ... - Seite 28 Parkbremse aktivieren, Maschine Abfolge ganz hochfahren, Motor stoppen, Stillstand aller Teile abwarten Lösen der Haubensicherung (Pos. 1) Sägeblatt-Schutzhaube kann nach oben abgenommen werden Die Zentralschraube (Pos. 2) mit dem Bordwerkzeug lösen rechte Seite hat Linksgewinde! Scheibe (Pos. 3) und Druckscheibe (Pos. 4) abnehmen Sägeblatt abnehmen Reinigen Sie vor der Montage des...
-
Seite 29: Auswirkungen Falsche Gespannter Antriebsriemen
4.7. Antriebsriemen WARNUNG Schnitt und Quetschverletzungen am rotierenden Riemenantrieb Einzugsgefahr für Körperteile und Kleidung beim Öffnen und Abnehmen der Riemenabdeckung. Das Abnehmen oder Öffnen der Riemenabdeckung oder das Eingreifen in den rotierenden Riemenantrieb ist verboten Diese Arbeiten dürfen nur bei stillstehender Riemenscheibe und ausgeschaltetem Antriebsmotor ... -
Seite 30: Transport
5. TRANSPORT 5.1. Transportstellung WARNUNG Quetschungen durch ungesicherte Maschine Verletzungen durch unbeabsichtigte Positionsveränderung der Maschine oder Abfallen von Teilen. Fugenschneider nur in Transportstellung transportieren Fugenschneider über Anschlagpunkte sichern HINWEIS Transport der Maschine Beim Transport des Fugenschneiders müssen große Schräglagen vermieden werden. Treibstoff kann austreten oder Motoröl in den Brennraum des Motors laufen und den Motor beschädigen. -
Seite 31: Versetzen Mit Dem Kran
5.2. Versetzen mit dem Kran WARNUNG Schwebende Lasten Verletzungsgefahr durch herabstürzenden Teile. Nicht unter angehobenen Maschinen oder Teilen aufhalten Nur unbeschädigtes Hebezeuge mit ausreichend Tragkraft und Länge einsetzen Die Maschine darf nur in Transportstellung versetzt werden Abfolge •... -
Seite 32: Befestigung Für Transport
5.3. Befestigung für Transport WARNUNG Quetschgefahr Durch unbeabsichtigte Positionsveränderungen der Maschine können Körperteile gequetscht werden. Maschine nur in Transportstellung transportieren. Maschine über geeignete Anschlagpunkte sichern. Geeignete Zurrmittel nutzen. Zulässiges Gesamtgewicht des Transportfahrzeuges beachten Anschlagpunkte Abfolge • Transportstellung herstellen (siehe 5.1) •... -
Seite 33: Betrieb
6. BETRIEB 6.1. Allgemeine Sicherheit • Der Fugenschneider darf nur von einer Person bedient werden. Andere Personen aus dem Arbeitsbereich verweisen oder eine Absperrung errichten. • Die Maschine nie starten wenn das Sägeblatt am Boden aufsteht. Der Antrieb wird dabei überlastet. •... -
Seite 34: Besondere Gefährdungsarten
6.1. Besondere Gefährdungsarten GEFAHR Giftige Abgase Die Abgase des Verbrennungsmotors enthalten Kohlenmonoxyd. Es ist ein unsichtbares, geruchs- und geschmackloses Gas, das zu Bewusstlosigkeit und Ersticken führen kann. Es kann sich schnell in engen Räumen ansammeln und dort stundenlang bleiben, auch nachdem der Motor ausgestellt wurde. Maschinen mit Verbrennungsmotor niemals in geschlossenen oder engen Räumen betreiben ... -
Seite 35: Starten Und Stoppen Honda
6.2.1. Starten und Stoppen HONDA Pos. 1 Gashebel Pos. 2 Startposition Pos .3 Zündschlüssel Pos 4 Betriebsstundenzähler Pos. 5 Ölstand-Warnleuchte Pos.6 0/OFF Aus-Position Pos. 7 Choke Knopf Voraussetzung • Kraftstoff im Tank Motorschalter auf RUN • Vorschubhebel in Mittelstellung Starten des Motors Feststellbremse betätigen Kraftstoff, Luftfilter und Ölstand überprüfen Choke-Knopf (7) ziehen... - Seite 36 Stoppen des Motors Blatt ausheben Feststellbremse betätigen Gashebel (1) auf Anschlag MIN. Stellung Zündschlüssel (3) auf 0/OFF stellen In einer Notsituation kann das Abschalten auch durch Drücken des den RUN/STOP Pilztasters erfolgen. Eine ausführliche Beschreibung finden Sie in der HONDA Betriebsanleitung. 36/57...
-
Seite 37: Starten Und Stoppen Hatz
6.2.2. Starten und Stoppen HATZ Voraussetzung Kraftstoff im Tank Gashebel auf RUN (oben) Vorschubhebel in Mittelstellung Starten des Motors Feststellbremse betätigen Motor mit Startschlüssel starten. HINWEIS Bei Temperaturen um den Gefrierpunkt lassen Sie den Startschlüssel 5-10s auf I/On um vorzuglühen, bevor Sie den Motor starten. -
Seite 38: Einrichten Und Umsetzten Des Fugenschneiders
6.3. Einrichten und Umsetzten des Fugenschneiders WARNUNG Schnittgefahr Durch Berühren des rotierenden Sägeblatts kann Kleidung eingezogen und Gliedmaßen abtrennen werden. Jedes Umsetzen der Maschine außerhalb des Bereichs, in dem Schneidarbeiten durchgeführt werden, muss mit nicht rotierendem Werkzeug durchgeführt werden. WARNUNG Gefahr im Arbeitsbereich Die laufende Maschine hat ein hohes Verletzungspotential wenn sie nicht verantwortungsbewusst und den... -
Seite 39: Schneiden Mit Dem Fugenschneider
6.4. Schneiden mit dem Fugenschneider Abfolge Fugenschneider in Position stellen Peilstab nach unten klappen Peilstab und Sägeblatt über der Schnittlinie ausrichten Motor starten und Gashebel des Kraftstoffmotor bis zum Anschlag anlegen Blatt über Kurbel absenken bis es an der Oberfläche kratzt Tiefenanzeige auf 0 Stellen Kugelhahn am Wasserkanister oder Wasseranschluss öffnen Blatt über Kurbel langsam auf Schnitttiefe absenken... -
Seite 40: Tiefeneinstellung
6.5. Tiefeneinstellung HINWEIS Blatt immer langsam absenken um Beschädigungen zu vermeiden. Abfolge Das Sägeblatt mit dem Handrad (Pos. 1) absenken bis es leicht an der Oberfläche kratzt. Den Tiefenanzeige (Pos. 2) auf „0“ stellen. Die Schnitttiefe kann nun am Ende des Anzeigers auf der Scala (Pos. 3) abgelesen werden. Das Sägeblatt bis zur gewünschten Tiefe absenken und schneiden. -
Seite 41: Schneiden Mit Aufgeklappter Sägeblatt Schutzhaube
6.7. Schneiden mit aufgeklappter Sägeblatt Schutzhaube WARNUNG Schnittverletzungen und herausgeschleuderte Teile Schwere Verletzungen bei Kontakt mit rotierendem Sägeblatt oder durch herausgeschleudertes Material beim Schneiden ohne Sägeblattschutzhaube. Gefahrenbereich der Maschine frei halten Niemals das rotierende Sägeblatt berühren Schutzhelm, Arbeitsschuhe und Schutzbrille tragen ... -
Seite 42: Schneiden Mit Mehreren Blättern
Mehrblattmontage Es können mehrere Blätter bis zu einer Paketstärke von 10mm montiert werden. Verwenden Sie stets eine passende Anzahl Distanzscheiben zwischen den Blättern um Biegespannungen am Werkzeug vorzubeugen. LISSMAC Distanzscheiben 1,0mm #614889 1,25mm #614890 max 20 mm 1,5mm #684191... -
Seite 43: Instandhaltung
7. INSTANDHALTUNG WARNUNG Verletzungsgefahr durch rotierende Teile Schwere Verletzungen durch rotierendes Sägeblatt oder Riemenantrieb Wartungen und Reparaturen dürfen nur bei ausgeschalteter Maschine erfolgen Wartungen und Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden Die Maschine muss gegen Einschalten durch andere Personen gesichert werden ... - Seite 44 7.1. Schmierstellen Allgemeine Gefährdungen während der Wartung Verbrennungsgefahr Beachten Sie bei Arbeiten am Motor dass Bauteile und Flüssigkeiten heiß sein können. Brandgefahr Verschütten Sie keinen Kraftstoff. Rauchen Sie nicht und halten Sie offene Flammen fern. Herausgeschleuderte Teile Beim Arbeiten mit Druckluft können Fremdköper das Auge treffen. Tragen Sie eine Schutzbrille. Quetschgefahr Zündschlüssel abziehen.
-
Seite 45: Luftfilter Säubern/Wechseln Honda
7.2. Luftfilter säubern/wechseln HONDA Der Luftfilter filtert die Umgebungsluft und verhindert das Eindringen von Fremdstoffen in den Brennraum. Diese Fremdstoffe setzten sich im Laufe der Zeit im Luftfilter ab und verringern den Durchfluss der Luft. Der Luftfilter sollte regelmäßig überprüft und rechtzeitig ausgetauscht werden um Motorschäden zu vermeiden. -
Seite 46: Wartung Hatz
7.4. Wartung HATZ Kurzübersicht (für Details siehe Betriebsanleitung HATZ) 7.5. Luftfilter säubern/wechseln HATZ Der Luftfilter filtert die Umgebungsluft und verhindert das Eindringen von Fremdstoffen in den Brennraum. Diese Fremdstoffe setzten sich im Laufe der Zeit im Luftfilter ab und verringern den Durchfluss der Luft. Der Luftfilter sollte regelmäßig überprüft und rechtzeitig ausgetauscht werden um Motorschäden zu vermeiden. -
Seite 47: Vorbereitung
7.6. Ölstand Motor prüfen HATZ Vorbereitung Gerät auf horizontaler Fläche aufstellen. Der Motor muss waagerecht stehen. Parkbremse aktivieren. Motor abstellen und einige Minuten warten, bis sich das Öl im Kurbelgehäuse sammelt. Abfolge 1. Ölstand mit Messstab (Pos. 1) prüfen. 2. -
Seite 48: Ölfilter Wechseln Hatz
7.8. Ölfilter wechseln HATZ Abfolge 1. Reinigen sie die Verschlusskappe (Pos. 1) und drehen Sie sie dann heraus. 2. Reinigen Sie den Siebeinsatz (Pos. 4) vorsichtig. 3. Setzen Sie den neuen Ölfilter ein. Achten Sie darauf, dass die TOP Markierung (Pos.3) nach oben zeigt. 4. - Seite 49 7.10. Sicherungen Honda Sicherungen immer nur durch gleichen Typ austauschen! 30A ATO Blade type 7.11. Riemenwechsel Austausch der Antriebsriemen der Schneidwelle Druckscheibe und Flansch abnehmen. Riemenschutz abbauen. Riemen entspannen Mutter (Pos. 2) lösen. Riemen mit Spannschraube (Pos. 3) entspannen. 49/57...
- Seite 50 Riemen entnehmen und neuen Satz auflegen. Riemenspannung (Pos. 3) einstellen und mit Mutter (Pos.2) sichern HINWEIS Riemenwechsel Nur Riemen desselben Typs und Herstellers verwenden. Wir empfehlen dringend immer nur komplette Riemensätze zu wechseln. Der gleichzeitige Einsatz von alten und neuen Riemen halbiert die Lebensdauer neuer Riemen.
- Seite 51 Austausch des Antriebsriemens der Räder Entfernen Sie zunächst die hintere Abdeckung. Drücken Sie die Spannrolle (Pos. 6) nach vorne und entnehmen Sie den Riemen. Die Riemenspannung erfolgt automatisch über eine Feder (Pos. 7). Bei Bedarf kann diese nachgestellt werden. 51/57...
-
Seite 52: Fehlerbehebung
7.12. Fehlerbehebung Vor Wartungs- oder Reparaturarbeiten den Netzstecker ziehen. Geeignete Maßnahmen treffen, die ein versehentliches Wiedereinschalten verhindern. Wartung- und Servicearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Fehler Ursache Abhilfe Geringe Schneidleistung Sägeblatt ist stumpf Sägeblatt auswechseln zu wenig Kühlwasser Wasserversorgung überprüfen Keilriemen rutscht Antriebsriemen nachspannen... -
Seite 53: Wartungsplan
7.13. Wartungsplan Dieser Abschnitt soll als Nachweis für bereits geleistete Wartungen und als Servicebuch dienen. Es müssen alle Wartungs- und Servicearbeiten als Nachweis eingetragen werden. Maschine/Typ: Seriennummer/Baujahr: Datum Ausgeführte Wartungs- oder Servicearbeit Datum/Unterschrift 53/57... -
Seite 54: Werkzeuge
Anwendungszweck und Anwendungsgebiet unterscheiden sich die Werkzeuge. Um die besten Ergebnisse zu erzielen müssen die Parameter stimmen. Mit diesem Diagramm kann die optimale Schneidleistung bestimmt werden. Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 54/57... -
Seite 55: Gewährleistung
9. GEWÄHRLEISTUNG Die Gewährleistung für diese Maschine beträgt 12 Monate. Für die nachfolgend aufgeführten Verschleißteile wird nur Gewährleistung übernommen, wenn der Verschleiß nicht betriebsbedingt ist. Verschleißteile sind Teile, die bei bestimmungsgemäßem Gebrauch der Maschinen einer betriebsbedingten Abnutzung unterliegen. Die Verschleißzeit ist nicht einheitlich definierbar, sie variiert je nach Einsatzintensität. -
Seite 56: Original Eg-Konformitätserklärung
Diese EG-Konformitätserklärung nach Anhang II, A der Richtlinie 2006/42/EG ist gültig für folgende Maschine: LISSMAC Fugenschneider COMPACTCUT 450 P und COMPCATCUT 450 D. Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde;... - Seite 57 -57-...
