3. GERÄTEBESCHREIBUNG

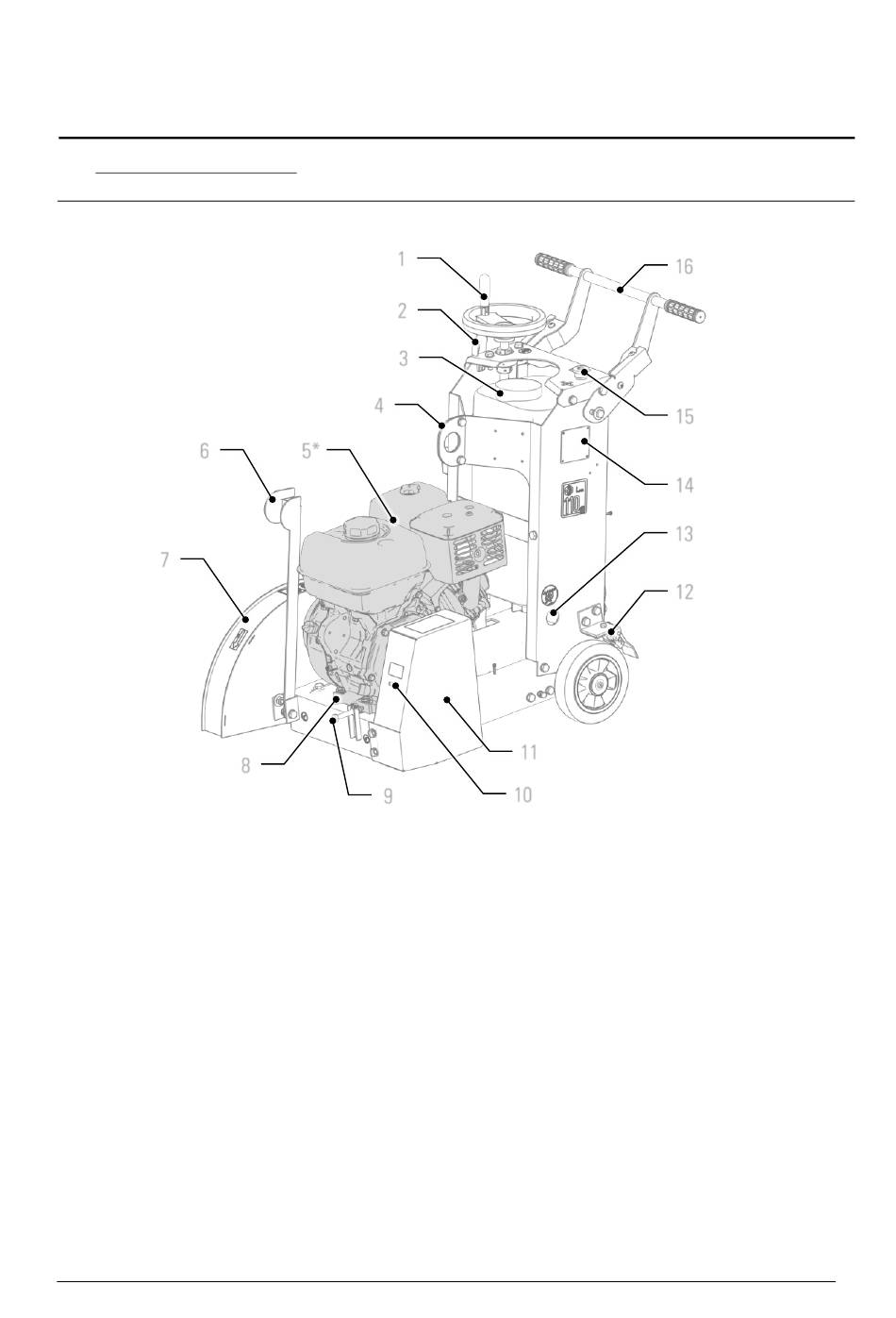

3.1. Bezeichnung der Maschinenteile
6
7
Pos. 1
Handrad für Schnitttiefenverstellung
Pos. 2
Feststellung Handrad
Pos. 3
Wassertank
Pos. 4
Anschlagpunkt für Hebezeug
Pos. 5
Motor (P,PV, D)
Pos. 6
Peilstab
Pos. 7
Sägeblatt Schutzhaube
Pos. 8
Motoröl Ablassschraube
1
2
3
4
5*
8
9
11
10
Pos. 9
Spannschraube Motor/Keilriemen
Pos. 10
Öffnung zur Kontrolle der Riemenspannung
Pos. 11
Antriebsriemenabdeckung
Pos. 12
Feststellbremse
Pos. 13
Zurrpunkt
Pos. 14
Typenschild
Pos. 15
Motor-Stop Schalter
Pos.16
Lenkstange
16
15
14
13
12
17/49
