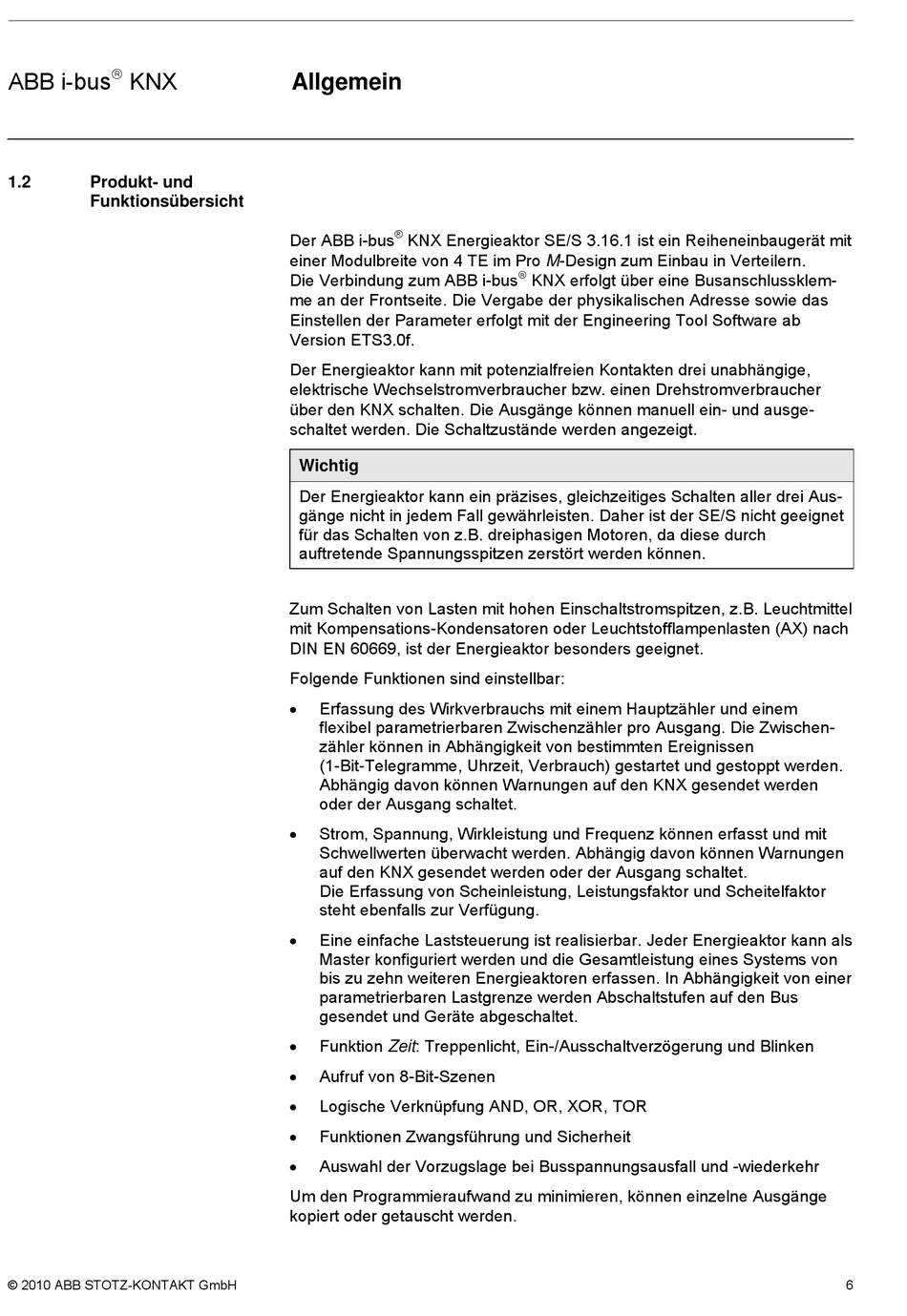

1.2 Produkt- und
Funktionsübersicht
© 2010 ABB STOTZ-KONTAKT GmbH
Allgemein
®
Der ABB i-bus KNX Energieaktor SE/S 3.16.1 ist ein Reiheneinbaugerät mit
einer Modulbreite von 4 TE im Pro M-Design zum Einbau in Verteilern.
Die Verbindung zum ABB i-bus
me an der Frontseite. Die Vergabe der physikalischen Adresse sowie das
Einstellen der Parameter erfolgt mit der Engineering Tool Software ab
Version ETS3.0f.
Der Energieaktor kann mit potenzialfreien Kontakten drei unabhängige,
elektrische Wechselstromverbraucher bzw. einen Drehstromverbraucher
über den KNX schalten. Die Ausgänge können manuell ein- und ausge-
schaltet werden. Die Schaltzustände werden angezeigt.
Wichtig
Der Energieaktor kann ein präzises, gleichzeitiges Schalten aller drei Aus-
gänge nicht in jedem Fall gewährleisten. Daher ist der SE/S nicht geeignet
für das Schalten von z.B. dreiphasigen Motoren, da diese durch
auftretende Spannungsspitzen zerstört werden können.
Zum Schalten von Lasten mit hohen Einschaltstromspitzen, z.B. Leuchtmittel
mit Kompensations-Kondensatoren oder Leuchtstofflampenlasten (AX) nach
DIN EN 60669, ist der Energieaktor besonders geeignet.
Folgende Funktionen sind einstellbar:

Erfassung des Wirkverbrauchs mit einem Hauptzähler und einem
flexibel parametrierbaren Zwischenzähler pro Ausgang. Die Zwischen-
zähler können in Abhängigkeit von bestimmten Ereignissen
(1-Bit-Telegramme, Uhrzeit, Verbrauch) gestartet und gestoppt werden.
Abhängig davon können Warnungen auf den KNX gesendet werden
oder der Ausgang schaltet.

Strom, Spannung, Wirkleistung und Frequenz können erfasst und mit
Schwellwerten überwacht werden. Abhängig davon können Warnungen
auf den KNX gesendet werden oder der Ausgang schaltet.
Die Erfassung von Scheinleistung, Leistungsfaktor und Scheitelfaktor
steht ebenfalls zur Verfügung.

Eine einfache Laststeuerung ist realisierbar. Jeder Energieaktor kann als
Master konfiguriert werden und die Gesamtleistung eines Systems von
bis zu zehn weiteren Energieaktoren erfassen. In Abhängigkeit von einer
parametrierbaren Lastgrenze werden Abschaltstufen auf den Bus
gesendet und Geräte abgeschaltet.

Funktion Zeit: Treppenlicht, Ein-/Ausschaltverzögerung und Blinken

Aufruf von 8-Bit-Szenen

Logische Verknüpfung AND, OR, XOR, TOR

Funktionen Zwangsführung und Sicherheit

Auswahl der Vorzugslage bei Busspannungsausfall und -wiederkehr
Um den Programmieraufwand zu minimieren, können einzelne Ausgänge
kopiert oder getauscht werden.

KNX erfolgt über eine Busanschlussklem-
