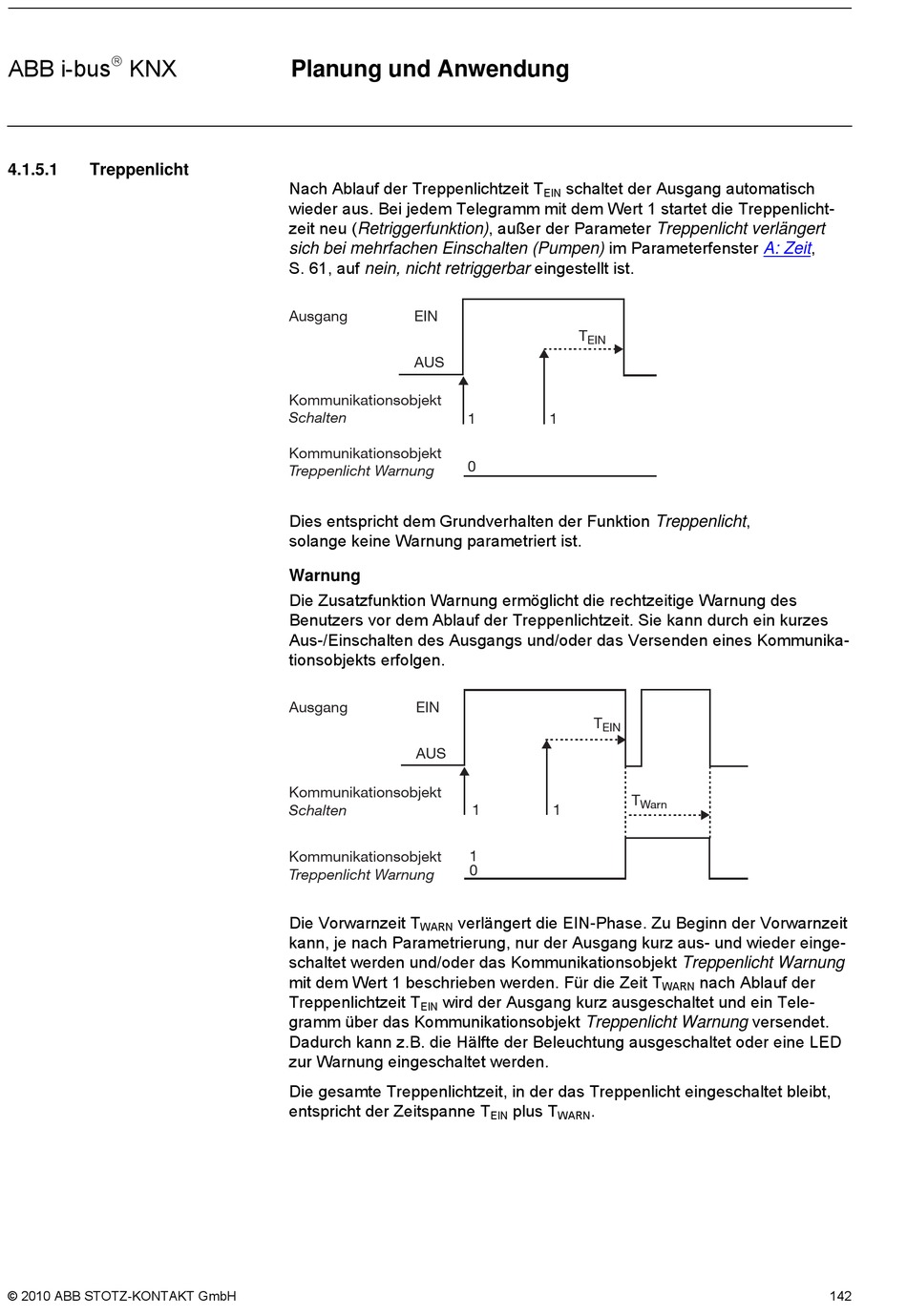

4.1.5.1

Treppenlicht

© 2010 ABB STOTZ-KONTAKT GmbH
Planung und Anwendung
Nach Ablauf der Treppenlichtzeit T
wieder aus. Bei jedem Telegramm mit dem Wert 1 startet die Treppenlicht-
zeit neu (Retriggerfunktion), außer der Parameter Treppenlicht verlängert
sich bei mehrfachen Einschalten (Pumpen) im Parameterfenster
S. 61, auf nein, nicht retriggerbar eingestellt ist.
Ausgang EIN
AUS
Kommunikationsobjekt
Schalten
Kommunikationsobjekt
Treppenlicht Warnung
Dies entspricht dem Grundverhalten der Funktion Treppenlicht,
solange keine Warnung parametriert ist.
Warnung
Die Zusatzfunktion Warnung ermöglicht die rechtzeitige Warnung des
Benutzers vor dem Ablauf der Treppenlichtzeit. Sie kann durch ein kurzes
Aus-/Einschalten des Ausgangs und/oder das Versenden eines Kommunika-
tionsobjekts erfolgen.
Ausgang EIN
AUS
Kommunikationsobjekt
Schalten
Kommunikationsobjekt
Treppenlicht Warnung
Die Vorwarnzeit T verlängert die EIN-Phase. Zu Beginn der Vorwarnzeit
WARN
kann, je nach Parametrierung, nur der Ausgang kurz aus- und wieder einge-
schaltet werden und/oder das Kommunikationsobjekt Treppenlicht Warnung
mit dem Wert 1 beschrieben werden. Für die Zeit T
Treppenlichtzeit T wird der Ausgang kurz ausgeschaltet und ein Tele-
EIN
gramm über das Kommunikationsobjekt Treppenlicht Warnung versendet.
Dadurch kann z.B. die Hälfte der Beleuchtung ausgeschaltet oder eine LED
zur Warnung eingeschaltet werden.
Die gesamte Treppenlichtzeit, in der das Treppenlicht eingeschaltet bleibt,
entspricht der Zeitspanne T
schaltet der Ausgang automatisch
EIN
T
EIN
1 1
0
T
EIN
T
1 1
1
0
plus T .
EIN WARN
A: Zeit,
Warn
nach Ablauf der
WARN
