VdS Home mit ABB i-bus
KNX
®
Anwendungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB i-bus KNX

Inhaltszusammenfassung für ABB i-bus KNX

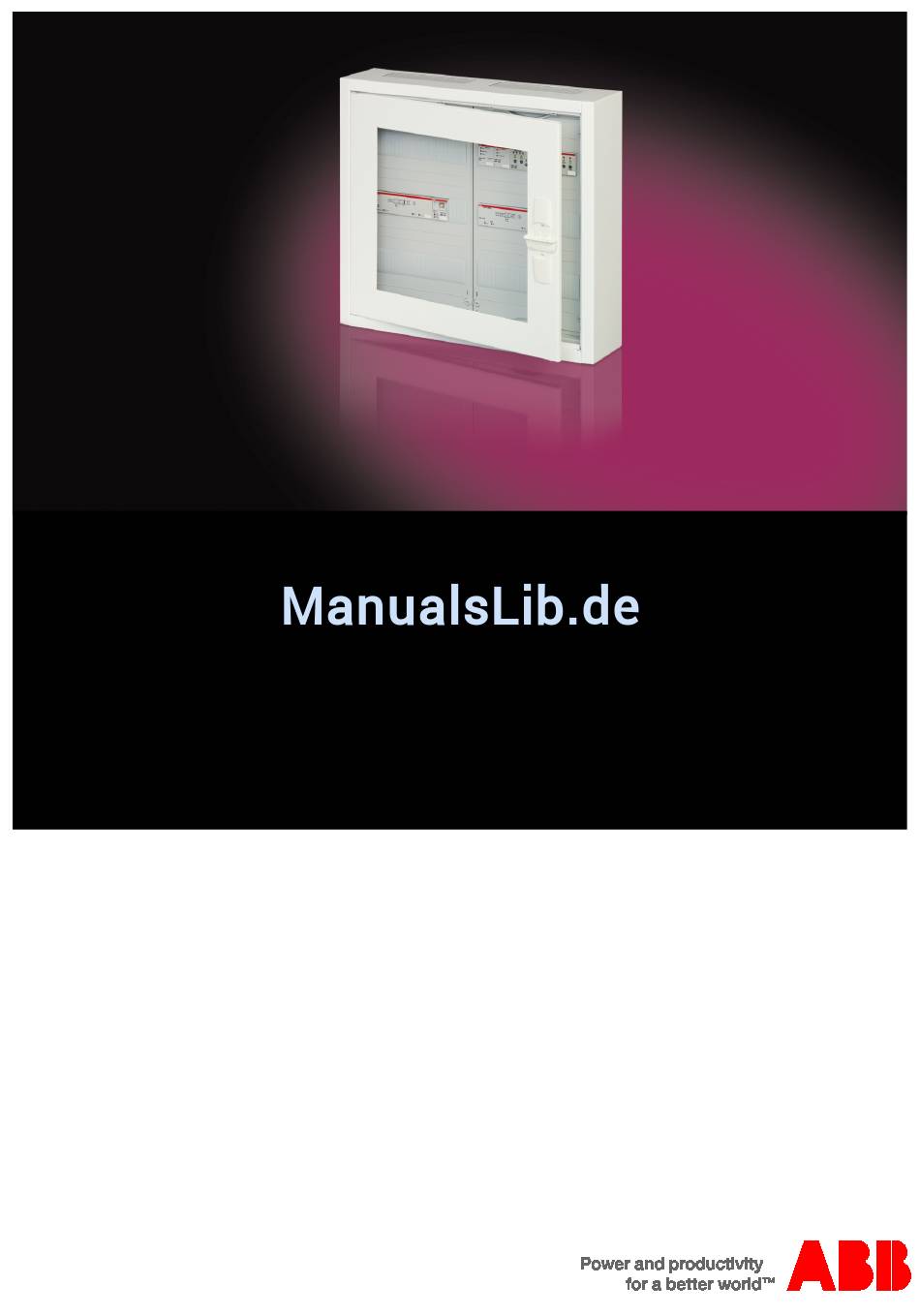

  • Seite 1 VdS Home mit ABB i-bus ® Anwendungshandbuch...

  • Seite 3: Inhaltsverzeichnis

    ® ABB i-bus Inhalt Inhalt Seite Allgemein ....................3 Nutzung des Produkthandbuchs ....................4 1.1.1 Hinweise ............................4 Systemgeräte ..........................5 Topologievorgabe .........................6 Montagebeschreibung ........................7 Installationsvorgabe ........................9 Verdrahtungsvorgabe ......................... 11 Systemübersicht ......................... 13 Verdrahtung Systemkomponenten ..................... 14 Technische Daten ........................19 1.10 Geforderte Funktionen ........................ 20 1.10.1...
  • Seite 4 ® ABB i-bus Inhalt Inbetriebnahme................... 53 Überblick ............................ 53 Parameter ..........................53 Parameter Sicherheitsmodul ...................... 54 3.3.1 Parameterfenster Allgemein ...................... 54 3.3.2 Parameterfenster Funktion ......................56 3.3.3 Betriebsart Master ........................60 Parameter Sicherheitsterminals ....................80 3.4.1 Parameterfenster Allgemein ...................... 80 Parameter Linienkoppler ......................

  • Seite 5: Allgemein

    ® ABB i-bus Allgemein Allgemein Die Verbindung von KNX mit Sicherheitstechnik bietet dem Anwender viele wesentliche Vorteile. Klare Bedienung Die Bedien- und Anzeigemöglichkeiten des KNX helfen, den Überblick zu behalten. So informiert das Gebäude den Benutzer immer in Klartext über den aktuellen Zustand der Gebäude- und Sicherheitsfunktionen, notfalls auch über Telefon.

  • Seite 6: Nutzung Des Produkthandbuchs

    ® ABB i-bus Allgemein Nutzung des Produkthandbuchs Das vorliegende Handbuch gibt Ihnen detaillierte technische Informationen über die Umsetzung eines KNX-Sicherheitssystems nach VdS 3438, dessen Montage und Inbetriebnahme. Das Handbuch ist in folgende Kapitel unterteilt: Kapitel 1 Allgemein Kapitel 2 Gerätetechnik...

  • Seite 7: Systemgeräte

    ® ABB i-bus Allgemein Systemgeräte Mit den folgenden KNX-Geräten kann nach VdS 3438 ein Home-Gefahrenmanagementsystem (HGM) realisiert werden: SCM/S 1.1 Sicherheitsmodul Das Sicherheitsmodul wird als übergeordnete Logik des HGM verwendet. Es kann bis zu 64 Meldergruppen verwalten. MT/S Sicherheitsterminal Die Sicherheitsterminals stellen vier bis acht Meldergruppen zur Verfügung sowie jeweils drei Relaisausgänge.

  • Seite 8: Topologievorgabe

    ® ABB i-bus Allgemein Topologievorgabe Für die Funktionssicherheit des HGM ist die in der Grafik dargestellte Topologie umzusetzen. Die KNX- Linie, hier als Beispiel Linie 1.1, ist mit einer unterbrechungsfreien Spannungsversorgung zu versorgen, um bei einem Netzausfall die Funktionen des HGM aufrecht zu erhalten. Zusätzlich wird ein unterbrechungsfreies 12 V-Netzteil für die Versorgung der Sicherheitsterminals und der angeschlossenen...

  • Seite 9: Montagebeschreibung

    ® ABB i-bus Allgemein Montagebeschreibung Montagebeschreibung für Aufputzverteiler: Montagebeschreibung Verteiler ausrichten Schrauben fixieren Blende anbringen Höhe Breite Höhe Breite AT32TE AT53TR4 AT41TE AT61TE AT42TE AT61TR5 AT42TR3 AT62TE AT43TR3 AT62TR5 AT51TE AT63TR5 AT51TR4 AT72TR6 AT52TE AT73TR6 AT52TR4 VdS Home | 2CDC 513 048 M0102 7...
  • Seite 10 ® ABB i-bus Allgemein Montagebeschreibung für Unterputzverteiler: Montagebeschreibung Verteilergehäuse mittig abstützen Verteilergehäuse gleichmäßig einsetzen 8 2CDC 513 048 M0102 | VdS Home...

  • Seite 11: Installationsvorgabe

    ® ABB i-bus Allgemein Installationsvorgabe Das HGM ist in einem separaten Elektrokleinverteiler der Serien U32xxx bis U73xxx und AT32xxx bis AT73xxx (Fabrikat: Striebel und John) mit transparenter Tür zu installieren. Die dargestellte Anordnung der Systemgeräte ist einzuhalten. Installationsvorgabe Minimalausbau des HGM...
  • Seite 12 ® ABB i-bus Allgemein Installationsvorgabe Maximalausbau des HGM 10 2CDC 513 048 M0102 | VdS Home...

  • Seite 13: Verdrahtungsvorgabe

    ® ABB i-bus Allgemein Verdrahtungsvorgabe Das HGM ist in der dargestellten Anordnung zu verdrahten. Es ist für eine geeignete Zugentlastung der Zuleitungen zu sorgen. Verdrahtungsvorgabe Minimalausbau des HGM VdS Home | 2CDC 513 048 M0102 11...
  • Seite 14 ® ABB i-bus Allgemein Verdrahtungsvorgabe Maximalausbau des HGM 12 2CDC 513 048 M0102 | VdS Home...

  • Seite 15: Systemübersicht

    Allgemein Systemübersicht ® Die dargestellte Systemübersicht zeigt die Anbindung der ABB i-bus KNX Gefahrenwarnanlage (GWA) an weitere KNX-Gewerke wie Beleuchtung und Beschattung sowie Heizung, Lüftung und Klima. Über ein KNX-fähiges Bedien- und Anzeigegerät können alle Informationen der GWA angezeigt werden. Zusätzlich können über das TG/S Telefon-Gateway Meldungen der Anlage, wie technische Gefahren und...

  • Seite 16: Verdrahtung Systemkomponenten

    ® ABB i-bus Allgemein Verdrahtung Systemkomponenten Die nachfolgend dargestellten Verdrahtungen der Systemkomponenten sind lediglich als Beispiele zu betrachten. Verdrahtungsbeispiel Scharfschalteinrichtung SKS Kontaktschloss und Eingangstür Scharfschalteinrichtung SKS Kontaktschloss MRS Magnet-Reed-Kontakt WRK Riegelschaltkontakt ESPE Sperrelement Kleinverteiler 14 2CDC 513 048 M0102 | VdS Home...
  • Seite 17 ® ABB i-bus Allgemein Verdrahtungsbeispiel Scharfschalteinrichtung WELT Wandleser mit SafeKey Schaltmodul und Eingangstür Scharfschalteinrichtung WELT Wandleser mit SafeKey Schaltmodul MRS Magnet-Reed-Kontakt WRK Riegelschaltkontakt ESPE Sperrelement Kleinverteiler Sabotageüberwachung für Wandabhebekontakt (graue und rosa Ader) VdS Home | 2CDC 513 048 M0102 15...
  • Seite 18 ® ABB i-bus Allgemein Verdrahtungsbeispiel Einbruchmelder MRS Magnet-Reed-Kontakt SPGS Glasbruchmelder IR/KB Infrarot-Bewegungsmelder Kleinverteiler 16 2CDC 513 048 M0102 | VdS Home...
  • Seite 19 ® ABB i-bus Allgemein Verdrahtungsbeispiel technische Melder Schalter zum Rückstellen ausgelöser Melder (Trennung der Versorgungsspannung nötig) FC600/BREL Relaissockel für FC650 Rauchmelder SGL Gasmelder NDU Notrufdrücker VdS Home | 2CDC 513 048 M0102 17...
  • Seite 20 ® ABB i-bus Allgemein Verdrahtungsbeispiel Signalgeber Internalarm SSF/G Sirene Internwarnung SSS Innensirene 18 2CDC 513 048 M0102 | VdS Home...

  • Seite 21: Technische Daten

    ® ABB i-bus Allgemein Technische Daten Versorgung (Netz) Netzspannung 230 V AC Netzfrequenz 50 Hz Notstromversorgung (Akku) Akku-Typ 12 V DC Bleigel-Akkumulator Akku-Kapazität je Akku-Anschluss 7,2 Ah vom SAK7 Eingänge (Meldergruppen) Anzahl 12 (erweiterbar auf bis zu 64) Leerlaufspannung 13,0 V DC...

  • Seite 22: Geforderte Funktionen

    ® ABB i-bus Allgemein 1.10 Geforderte Funktionen Die in den nachfolgenden Kapiteln beschriebenen Funktionen sind zur Einhaltung der VdS 3438 einzuhalten. 1.10.1 Parametrierung der Anlage Es ist sicherzustellen, dass eine Änderung der Parametrierung durch die Engineering Tool Software (ETS) nur mit dem Einverständnis des Betreibers und nur im unscharfen Zustand des HGM erfolgt.

  • Seite 23: Eingänge

    ® ABB i-bus Allgemein 1.10.5 Eingänge Zum Anschluss von Meldern für die Einbruchmelde- und haustechnischen Funktionen sowie für die Scharfschalteinrichtung werden die Eingänge der Sicherheitsterminals verwendet. Folgende Eingänge müssen mindestens vorhanden sein: • Eingang für die Störungsweiterleitung der Energieversorgung •...

  • Seite 24: Anschlussbilder

    ® ABB i-bus Allgemein 1.11 Anschlussbilder 1.11.1 MT/S 4.12.2M Sicherheitsterminal Schildträger LEDs Meldergruppen LED Programmieren (rot) Anschluss Meldergruppen Taste Programmieren LED scharf/unscharf Busanschlussklemme Taste Reset LED Manuelle Bedienung Melderkontakte Taste Manuelle Bedienung Abschlusswiderstand Relaisausgänge 2 und 3 Ruhestrom Relaisausgang 1 potenzialfrei...

  • Seite 25: Mt/S 8.12.2M Sicherheitsterminal

    ® ABB i-bus Allgemein 1.11.2 MT/S 8.12.2M Sicherheitsterminal Schildträger LEDs Meldergruppen LED Programmieren Anschluss Meldergruppen Taste Programmieren LED scharf/unscharf Busanschlussklemme Taste Reset LED Manuelle Bedienung Melderkontakte Taste Manuelle Bedienung Abschlusswiderstand Relaisausgänge 2 und 3 Ruhestrom Relaisausgang 1 potenzialfrei Arbeitsstrom 12 V DC Hilfsspannung (0 V/12 V)

  • Seite 26: Su/S 30.640.1 Unterbrechungsfreie Spannungsversorgung

    ® ABB i-bus Allgemein 1.11.3 SU/S 30.640.1 Unterbrechungsfreie Spannungsversorgung LED grün (Ausgangsspannung OK) Stromversorgung LED rot (Überlast/Kurzschluss) Anschluss Akku "+" Schildträger Akku "-" 650 mA / Temp.-Fühler "-" LED rot (Reset) Akku "-" 150 mA / Temp.-Fühler "-" Taste Reset Anschluss Temperaturfühler "+"...
  • Seite 27 ® ABB i-bus Allgemein 1.11.3.1 Störungsweiterleitung Das Störungssignal der unterbrechungsfreien Spannungsversorgung ist über eine Standardmeldergruppe eines Sicherheitsterminals an das Sicherheitsmodul weiterzuleiten. Die Meldergruppe muss nicht mit einem Abschlusswiderstand überwacht werden. Die Auswertung erfolgt über einen Störungsmelder des Sicherheitsmoduls. Störungsweiterleitung Unterbrechungsfreie Spannungsversorgung...

  • Seite 28: Ntu/S 12.2000.1 Unterbrechungsfreies Netzteil

    ® ABB i-bus Allgemein 1.11.4 NTU/S 12.2000.1 Unterbrechungsfreies Netzteil Netzspannung Ausgang 12 V "-" Taster Battery Start-Up LED Batterieversorgung LED Netzversorgung U LED Nahe Überlast | > 0,8 I Temperaturfühler PTC "+" Schildträger Anschluss Akku < 5 Ah o. PTC "-"...
  • Seite 29 ® ABB i-bus Allgemein 1.11.4.1 Störungsweiterleitung Das Störungssignal des Unterbrechungsfreien Netzteils ist über eine Standardmeldergruppe eines Sicherheitsterminals an das Sicherheitsmodul weiterzuleiten. Die Meldergruppe muss nicht mit einem Abschlusswiderstand überwacht werden. Die Auswertung erfolgt über einen Störungsmelder des Sicherheitsmoduls. Störungsweiterleitung Unterbrechungsfreies Netzteil...

  • Seite 30: Sks Kontaktschloss

    ® ABB i-bus Allgemein 1.11.5 SKS Kontaktschloss Ansteuerung LED Gelb 9 (+) mit 1 kOhm Vorwiderstand (R2) 10 (+) ohne Vorwiderstand 11 (-) Ausgang Deckelkontakt mit 2,7 kOhm Widerstand (R-Sabo BR3) Ausgang Schalter 1 14 (Schließer) 15 (Gemeinsamer Kontakt) 16 (Öffner)
  • Seite 31 ® ABB i-bus Allgemein Verdrahtungsbeispiel SKS Kontaktschloss an ein MT/S 8.12.2M Sicherheitsterminal Schalter S1 für Reseteingang Auswertung Deckelkontakt Schalter S2 für Scharfschalteingang Ansteuerung LED Grün (extern Scharfschaltbereit) Ansteuerung LED Gelb (Status extern Scharf/Unscharf) Ansteuerung Summer (Scharfschaltquittierung) VdS Home | 2CDC 513 048 M0102 29...

  • Seite 32: Ssm Safekey Schaltmodul

    ® ABB i-bus Allgemein 1.11.6 SSM SafeKey Schaltmodul Versorgungsspannung 12 V DC/AC (Polarität beliebig) DIP-Schalter Ausgang E zur Scharf-/Unscharfanforderung Ausgang F zum potenzialfreien Schalten Quittierungseingang C Programmiertaster Drehpotentiometer Anschluss SafeKey Wandleser (+ / D / P / -) + gelb D grün...

  • Seite 33: Espe Sperrelement

    ® ABB i-bus Allgemein 1.11.7 ESPE Sperrelement Anschluss Sperrelement Ausgang X mit "Status extern oder intern scharf" Versorgungsspannung 12 V DC Anschlussleitung Sperrelement: gelb Ansteuersignal Anschlussleitung Sperrelement: schwarz Ansteuersignal Anschlussleitung Sperrelement: blau Versorgung "-" Anschlussleitung Sperrelement: rot Versorgung "+" ESPE Sperrelement...
  • Seite 34 ® ABB i-bus Allgemein Anschluss mehrere Sperrelemente Ausgang X mit "Status extern oder intern scharf" Versorgungsspannung 12 V DC Anschlussleitung Sperrelement: gelb Ansteuersignal Anschlussleitung Sperrelement: schwarz Ansteuersignal Anschlussleitung Sperrelement: blau Versorgung "-" Anschlussleitung Sperrelement: rot Versorgung "+" ESPE Sperrelement 32 2CDC 513 048 M0102 | VdS Home...

  • Seite 35: Öffner- Und Schließerkontakte

    ® ABB i-bus Allgemein 1.11.8 Öffner- und Schließerkontakte Öffnerkontakte MRS, MRSS, SMKG, RTK, SWM4 Brücke Erster bis vorletzter Kontakt Abschlusswiderstand Letzter oder einziger Kontakt Öffnerkontakt Anschlussleitung* - - - - Alternative Anschlussmöglichkeit * Alle Anschlussleitungen haben die gleiche Farbe Schließerkontakte SPGS Brücke...

  • Seite 36: Wrk Verschlussmelder

    ® ABB i-bus Allgemein 1.11.9 WRK Verschlussmelder Grün Zur Meldergruppe vom Typ: Verschlussmelder Braun Erster Riegelschaltkontakt Weiß Letzter Riegelschaltkontakt Verteiler 1.11.10 ND/W, NDU/W Notrufdrücker Alarmkontakt Zur Meldergruppe vom Typ: Überfall Anschlussklemme Externer Abschlusswiderstand Deckelkontakt Zur Meldergruppe vom Typ: Sabotagemelder (ist nicht erforderlich)

  • Seite 37: Agm Akustischer Glasbruchmelder

    ® ABB i-bus Allgemein 1.11.11 AGM Akustischer Glasbruchmelder Alarmspeichereingang (benötigt geschaltete 12 V über die Signal extern scharf/unscharf Statusinformation extern scharf/unscharf) Alarmausgang Zur Meldergruppe vom Typ: Einbruchmelder Außenhaut Versorgungsspannung 12 V Versorgungsspannung Sabotageausgang Zur Meldergruppe vom Typ: Sabotagegruppe (ist nicht erforderlich) Jumper 2 zur Einstellung der zu überwachenden Glasart...

  • Seite 38: Ir/Kb Passiv-Infrarot Bewegungsmelder

    ® ABB i-bus Allgemein 1.11.12 IR/KB Passiv-Infrarot Bewegungsmelder Kabeleinführung Versorgungsspannung Zugentlastung Zur Meldergruppe vom Typ: Einbruchmelder Innenraum Infrarotsensor Zur Meldergruppe vom Typ: Sabotagegruppe (ist nicht erforderlich) Verschlussschraube Signal Gehtest Deckelkontakt DIP-Schalter Anschlussklemmen Positionsring für Wandabhebekontakt Einstellungen am DIP-Schalter Beschreibung Funktionen bei AUS Funktionen bei EIN Während Betrieb (VdS)

  • Seite 39: Eim/Kb, Eim/Kc Dual Bewegungsmelder

    ® ABB i-bus Allgemein 1.11.13 EIM/KB, EIM/KC Dual Bewegungsmelder EIM/KB EIM/KC Kabeleinführung Versorgungsspannung Zugentlastung Zur Meldergruppe vom Typ: Einbruchmelder Innenraum Mikrowellensensorik Zur Meldergruppe vom Typ: Sabotagegruppe (ist nicht erforderlich) Potentiometer für die Mikrowellen-Empfindlichkeit Signal Gehtest Infrarotsensorik Signal extern scharf Verschlussschraube...
  • Seite 40 ® ABB i-bus Allgemein Einstellungen am DIP-Schalter Beschreibung Funktionen bei AUS Funktionen bei EIN Aktivierung LED Während Betrieb (VdS) Zur Inbetriebnahme (LED aktiv in Abhängigkeit von den (LED immer aktiv) Steuereingängen) Impulszählung Hohe Empfindlichkeit Verringerte Empfindlichkeit (eine Zone) (zwei Zonen)

  • Seite 41: Fc650/O, Fc650/Tdiff, Fc650/Tmax Rauchmelder Mit Fc600/Brel Relaissockel

    ® ABB i-bus Allgemein 1.11.14 FC650/O, FC650/TDIFF, FC650/TMAX Rauchmelder mit FC600/BREL Relaissockel Variante 1: Ohne Überwachung der Versorgungsspannung und Melderentnahme Versorgungsspannung Öffnerkontakt zum Rücksetzen des Alarmspeichers Abschlusswiderstand Zur Meldergruppe vom Typ: Technischer Melder Variante 2: Mit Überwachung der Versorgungsspannung und der Melderentnahme Versorgungsspannung Öffnerkontakt zum Rücksetzen des Alarmspeichers...
  • Seite 42 ® ABB i-bus Allgemein Anschaltbeispiel mit 3 Meldern an einer Meldergruppe Versorgungsspannung Öffnerkontakt zum Rücksetzen des Alarmspeichers Abschlusswiderstand Zur Meldergruppe vom Typ: Technischer Melder 40 2CDC 513 048 M0102 | VdS Home...

  • Seite 43: Sgl Gasmelder

    ® ABB i-bus Allgemein 1.11.15 SGL Gasmelder Gassensor Zur Meldergruppe vom Typ: Technischer Melder LED Betrieb (grün) Zum nächsten Melder Anschlussklemmen Versorgungsspannung 12 V DC (Polarität beliebig) DIP-Schalter LED Alarm (rot) Summer Erster bis vorletzter Melder Letzter oder einziger Melder...

  • Seite 44: Ssf/G Signalgeber

    ® ABB i-bus Allgemein 1.11.16 SSF/G Signalgeber Abschlusswiderstand für Sabotageüberwachung Ausgang Deckelkontakt (ist nicht erforderlich) Anschluss Steuersignal 12 V DC 1 (+) 2 (-) 1.11.17 SSS Signalgeber Anschluss interner Signalgeber (–) für konstanten Ton Anschluss interner Signalgeber (–) für schnelle Tonfolge Anschluss interner Signalgeber (–) für langsame Tonfolge...

  • Seite 45: Gerätetechnik

    ® ABB i-bus Gerätetechnik Gerätetechnik Sicherheitsmodul 2.1.1 Beschreibung der Ein- und Ausgänge Das Sicherheitsmodul besitzt einen potenzialfreien Relaisausgang. Er ist frei programmierbar und kann zur Signalisierung verwendet werden. 2.1.2 Anzeigeelemente Auf der Frontseite des Sicherheitsmoduls SCM/S 1.1 befinden sich 3 LEDs zur Anzeige:...

  • Seite 46: Sicherheitsterminals

    ® ABB i-bus Gerätetechnik Sicherheitsterminals 2.2.1 Beschreibung der Ein- und Ausgänge Die Sicherheitsterminals stellen vier bis acht überwachte Eingänge, sog. Meldergruppen, zur Verfügung, die kontinuierlich einen Abschlusswiderstand von 2,7 kOhm überwachen. Dies bietet Sicherheit gegenüber mutwilligem oder versehentlichem Trennen oder Kurzschließen der Melderleitungen.

  • Seite 47: Anzeigeelemente

    ® ABB i-bus Gerätetechnik 2.2.2 Anzeigeelemente Auf der Frontseite der Sicherheitsterminals MT/S 4.12.2M befinden sich neun LEDs zur Anzeige: Anzeigeelemente Frontseite MT/S 4.12.2M Auf der Frontseite der Sicherheitsterminals MT/S 8.12.2M befinden sich dreizehn LEDs zur Anzeige: Anzeigeelemente Frontseite MT/S 8.12.2M LEDs A…D/H...

  • Seite 48: Bedienelemente

    ® ABB i-bus Gerätetechnik Die folgende Tabelle stellt eine kurze Übersicht über das Blinkverhalten dar: Übersicht Blinkverhalten Blinktakt Blinkt 1,7 s Blinkt schnell 0,4 s Flackert 0,2 s LEDs A…D/H (Meldergruppen) Eingang ausgelöst Eingang in Ordnung Blinkt schnell Sabotage Scharfschaltung LEDs Out 1…3 (Ausgänge)

  • Seite 49: Unterbrechungsfreie Spannungsversorgung

    ® ABB i-bus Gerätetechnik Unterbrechungsfreie Spannungsversorgung 2.3.1 Beschreibung der Ein- und Ausgänge Netzspannung Die Netzspannung dient der primären Versorgung der Spannungsversorgung. Über drei Schraubklemmen werden Außenleiter (L), Nullleiter (N) und Schutzleiter (PE) angeschlossen. Der KNX-Anschluss dient zur Versorgung der angeschlossenen Busteilnehmer. Es ist ein maximaler Verbraucherstrom von 640 mA zulässig.

  • Seite 50: Anzeigeelemente

    ® ABB i-bus Gerätetechnik 2.3.2 Anzeigeelemente LEDs Die Spannungsversorgung besitzt 5 verschiedene LEDs, deren Funktionen im Folgenden näher beschrieben werden. Betrieb "ON" LED-Farbe Grün Anzeigestatus Sofort Zustandsanzeige (Gerät) Normalbetrieb: LED ein Betriebsstörung: LED aus Netzversorgung "230 V AC OK" LED-Farbe Grün...

  • Seite 51: Bedienelemente

    ® ABB i-bus Gerätetechnik Die Betriebszustände der Unterbrechungsfreien Spannungsversorgung werden wie folgt über die LEDs angezeigt: LED ON LED I>I Wechsel- LED Reset Zustand der SU/S 30.640.1 230 V AC Akku kontakt Grün Grün Grün Ruhe Normalbetrieb Grün Grün Grün...

  • Seite 52: Unterbrechungsfreies Netzteil

    ® ABB i-bus Gerätetechnik Unterbrechungsfreies Netzteil 2.4.1 Beschreibung der Ein- und Ausgänge Netzspannung Die Netzspannung dient der primären Versorgung des Netzteils. Über drei Schraubklemmen werden Außenleiter (L), Nullleiter (N) und Schutzleiter (PE) angeschlossen. Verbraucher Der 12-V-DC-Ausgang besitzt jeweils zwei Schraubklemmen für 12 V und 0 V und dient zur Versorgung der angeschlossenen Verbraucher.

  • Seite 53: Anzeigeelemente

    ® ABB i-bus Gerätetechnik 2.4.2 Anzeigeelemente LEDs Das Netzteil besitzt fünf verschiedene LEDs, deren Funktionen im Folgenden näher beschrieben werden. Betrieb "ON" LED-Farbe Grün Anzeigestatus Sofort Zustandsanzeige (Gerät) Ausgangsspannung OK: LED ein Überlast/Kurzschluss: LED aus Netzversorgung "U OK" LED-Farbe Grün...

  • Seite 54: Linienkoppler

    ® ABB i-bus Gerätetechnik Linienkoppler 2.5.1 Beschreibung der Ein- und Ausgänge Der Linienkoppler verbindet datentechnisch zwei Linien, trennt diese jedoch galvanisch. 2.5.2 Anzeigeelemente Auf der Frontseite des Linienkopplers befinden sich LEDs zur Anzeige. Das Verhalten der Anzeigeelemente ist in folgender Tabelle beschrieben: KNX-Betrieb Aus: Der Linienkoppler ist nicht betriebsbereit.

  • Seite 55: Inbetriebnahme

    ® ABB i-bus Inbetriebnahme Inbetriebnahme Überblick Die Programmierung erfordert die Engineering Tool Software (ETS). Parameter Die folgenden Kapitel beschreiben die Parameter der Geräte anhand der Parameterfenster. Die Parameterfenster sind dynamisch aufgebaut, so dass je nach Parametrierung und Funktion weitere Parameter freigegeben werden.

  • Seite 56: Parameter Sicherheitsmodul

    ® ABB i-bus Inbetriebnahme Parameter Sicherheitsmodul 3.3.1 Parameterfenster Allgemein Betriebsart Optionen: Master Slave Die Betriebsart legt fest, ob das Gerät allein arbeitet, oder ob es zusammen mit anderen Geräten ein Überwachungssystem bildet. Als Master arbeitet das Gerät entweder allein, oder es kann durch einen oder mehrere Slaves erweitert werden.

  • Seite 57: Störung Nach Busspannungswiederkehr

    ® ABB i-bus Inbetriebnahme Initialisierungszeit nach Busspannungswiederkehr Optionen: 0s/1s/.../5s/.../10min Während der Initialisierungszeit werden Telegramme nur empfangen, aber nicht ausgewertet. Es werden keine Telegramme gesendet. Erst nach Ablauf der Initialisierungszeit werden die Objektwerte ausgelesen und verarbeitet. Der Zweck der Initialisierungszeit ist, dass den Meldern Zeit gegeben wird, ihren wahren Zustand auf dem Bus zu aktualisieren.

  • Seite 58: Parameterfenster Funktion

    ® ABB i-bus Inbetriebnahme 3.3.2 Parameterfenster Funktion Objekt "Telegr. Lebenszeichen" freigeben Optionen: nein Dieser Parameter gibt das Objekt Telegr. Lebenszeichen frei. Über dieses Objekt kann das Gerät ein zyklisches Telegramm an ein übergeordnetes Gerät senden, das seinen Betrieb überwacht. Im nachfolgenden Parameter Sendezykluszeit wird der Zeitabstand eingestellt, mit der das Objekt zyklisch gesendet wird.
  • Seite 59 ® ABB i-bus Inbetriebnahme Verhalten des Relaisausgangs Optionen: Schließer Öffner Mit diesem Parameter kann eingestellt werden, ob der Relaisausgang als Öffner oder Schließer arbeitet. Er beschreibt die Funktion des Objekts Relaisausgang - Schalten: • Bei Einstellung Schließer führt der Objektwert 1 zum Schließen des Relais. Der Objektwert 0 öffnet •...
  • Seite 60 ® ABB i-bus Inbetriebnahme Systemzustand und Alarme als Textmeldungen senden (14 Byte Objekte) Optionen: nein Dieser Parameter gibt die Textmeldungen über 14-Byte-Objekte frei. Folgende Zustände und Ereignisse können über Textmeldungen angezeigt werden: Objektname / Funktion Erläuterung Ereignisspeicher / Text Meldung...

  • Seite 61: Datumsformat Im Ereignisspeicher Optionen

    Dieser Parameter schaltet das Parameterfenster Szene frei, auf welchem die Szenenwerte festgelegt werden können. Die Szenenfunktion setzt Aktoren voraus, die das 8-Bit-Szenenobjekt unterstützen. Dies ist bei den meisten Aktoren von ABB der Fall. VdS Home | 2CDC 513 048 M0102 59...

  • Seite 62: Betriebsart Master

    ® ABB i-bus Inbetriebnahme 3.3.3 Betriebsart Master In der Betriebsart Master arbeitet das Sicherheitsmodul entweder allein, oder es wertet als zentraler Master weitere Sicherheitsmodule aus. 3.3.3.1 Parameterfenster Scharfschaltung Art der externen Scharfschaltung Hier kann eingestellt werden, ob die externe Scharfschaltung normal oder verzögert erfolgen soll.
  • Seite 63 ® ABB i-bus Inbetriebnahme 3.3.3.2 Parameterfenster Scharfsch.-Texte In diesem Parameterfenster wird eingestellt, mit welchen Werten das Objekt Text Scharfschaltzustand den Scharfschaltzustand des Systems anzeigt. Es sind max. 14 Zeichen möglich. Sprache der Textmeldungen Hier können vordefinierte Texte für einige Sprachen ausgewählt werden. Mit Parameterwert einstellbar werden die Texte frei editierbar.
  • Seite 64 ® ABB i-bus Inbetriebnahme Objektwert "Text Scharfschaltzustand"- im Zustand "unscharf und nicht scharfschaltbereit" Das Gerät ist unscharf, aber nicht scharfschaltbereit, weil eine Meldung anliegt (z.B. ein Melder hat ausgelöst, oder es wurde nach einem Alarm noch kein Reset durchgeführt). im Zustand "unscharf und scharfschaltbereit"...
  • Seite 65 ® ABB i-bus Inbetriebnahme 3.3.3.3 Parameterfenster Alarm-Texte In diesem Parameterfenster wird eingestellt, mit welchen Texten das Objekt Text Alarmart im Alarmfall die Art des Alarms anzeigt. Es sind max. 14 Zeichen möglich. Vordefinierte Texte für einige Sprachen können in Parameterfenster Scharfsch.-Texte ausgewählt werden.

  • Seite 66: Vds-Anforderung

    ® ABB i-bus Inbetriebnahme 3.3.3.4 Parameterfenster Alarm: Allgemein Zeitbegrenzung der externen Sirene Die externe Sirene (Objekt Ext. Signalgeber Sirene) wird immer nur zeitbegrenzt angesteuert. Hier wird die Zeitdauer eingestellt. VdS-Anforderung Die Ansteuerung der externen Sirene (Objekt Ext. Signalgeber Sirene) wird für den Internalarm des HGM verwendet und muss mindestens 180 s bis maximal 10 min angesteuert werden.

  • Seite 67: Alarmmeldungen Zyklisch Senden

    ® ABB i-bus Inbetriebnahme Alarmmeldungen zyklisch senden Hier wird eingestellt, ob die Objekte Telegr. Externe Blitzleuchte, Telegr. Externe Sirene und Interner Signalgeber zyklisch gesendet werden, wenn sie den Objektwert 1 haben. Wenn ja, wird diese Zeitdauer im Parameter Sendezykluszeit eingestellt.

  • Seite 68: Alarmierung

    ® ABB i-bus Inbetriebnahme Objekte für Telefon-Gateway freigeben Dieser Parameter gibt zusätzlich die Objekte zur Fernalarmierung über ein Telefon-Gateway frei. Es handelt sich um folgende Objekte: Objektfunktion Objektname Telegr. Einbruchalarm Telefon-Gateway Telegr. technischer Alarm 1 Telefon-Gateway Telegr. technischer Alarm 2 Telefon-Gateway Telegr.
  • Seite 69 ® ABB i-bus Inbetriebnahme 3.3.3.5 Parameterfenster Einbruchalarm Hier wird eingestellt, welche Signaleinrichtung einen Einbruchalarm anzeigt. Das Parameterfenster ist sichtbar, wenn es in Parameter Alarmierung (Parameterfenster Alarm: Allgemein) freigegeben wurde. Wenn System intern scharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein Einbruchalarm bei intern scharfem System angezeigt wird.
  • Seite 70 ® ABB i-bus Inbetriebnahme Wenn System extern scharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein Einbruchalarm angezeigt wird, wenn das System extern scharf ist. Externer Signalgeber (Internalarm) Optionen: nein Interner Signalgeber (Internwarnung) Optionen: nein Telefon-Gateway (Fernalarm) Optionen: nein...
  • Seite 71 ® ABB i-bus Inbetriebnahme 3.3.3.6 Parameterfenster Sabotagealarm Hier wird eingestellt, welche Signaleinrichtung einen Sabotagealarm anzeigt. Das Parameterfenster ist sichtbar, wenn es in Parameter Alarmierung (Parameterfenster Alarm: Allgemein) freigegeben wurde. Wenn System unscharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein Sabotagealarm angezeigt wird, wenn das System unscharf ist.
  • Seite 72 ® ABB i-bus Inbetriebnahme Wenn System intern scharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein Sabotagealarm angezeigt wird, wenn das System intern scharf ist. Externer Signalgeber (Internalarm) Optionen: nein Interner Signalgeber (Internwarnung) Optionen: nein Telefon-Gateway (Fernalarm) Optionen: nein Wenn System extern scharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein Sabotagealarm angezeigt...
  • Seite 73 ® ABB i-bus Inbetriebnahme 3.3.3.7 Parameterfenster Überfall/Störung Hier wird eingestellt, welche Signaleinrichtung einen Überfallalarm oder eine Störung anzeigt. Das Parameterfenster ist sichtbar, wenn es in Parameter Alarmierung (Parameterfenster Alarm: Allgemein) freigegeben wurde. Alarmierung bei Überfallalarm In diesen Parametern wird frei festgelegt, welche Signalgeber einen Überfallalarm melden. Die Alarmierung ist grundsätzlich unabhängig vom Scharfschaltzustand.

  • Seite 74: Alarmierung Bei Störung

    ® ABB i-bus Inbetriebnahme Alarmierung bei Störung Eine Störung kann über ein Telefon-Gateway gemeldet werden (Objekt Telefon-Gateway - Telegr. Störung). In diesen Parametern wird festgelegt, bei welchem Scharfschaltzustand das Telefon-Gateway eine Störung meldet. Telefon-Gateway bei unscharf Optionen: nein Telefon-Gateway bei intern scharf...

  • Seite 75: Interner Signalgeber (Internwarnung) Optionen: Ja Nein

    ® ABB i-bus Inbetriebnahme 3.3.3.8 Parameterfenster Techn. Alarm 1 und Techn. Alarm 2 Hier wird eingestellt, welche Signaleinrichtung einen technischen Alarm anzeigt. Die technischen Alarme 1 und 2 haben die gleiche Funktionalität und werden hier gemeinsam beschrieben. Diese beiden Parameterfenster sind sichtbar, wenn sie in Parameter Alarmierung (Parameterfenster Alarm: Allgemein) freigegeben wurden.
  • Seite 76 ® ABB i-bus Inbetriebnahme Wenn System intern scharf: In diesen Parametern wird festgelegt, über welche Signaleinrichtung ein technischer Alarm angezeigt wird, wenn das System intern scharf ist. Externer Signalgeber (Internalarm) Optionen: nein Interner Signalgeber (Internwarnung) Optionen: nein Telefon-Gateway (Fernalarm) Optionen:...

  • Seite 77: Parameterfenster Meldereingänge

    ® ABB i-bus Inbetriebnahme 3.3.3.9 Parameterfenster Meldereingänge In diesem Parameterfenster werden die Melder freigeschaltet und allgemeine Einstellungen vorgenommen. Meldereingänge 1-16 freigeben Meldereingänge 49-64 freigeben Mit diesen vier Parametern können jeweils die entsprechenden Parameterfenster und Kommunikationsobjekte für 16 Meldereingänge freigeschaltet werden.

  • Seite 78: Meldereingänge Ausschaltbar

    ® ABB i-bus Inbetriebnahme Meldereingänge ausschaltbar Hier können Melder ausgeschaltet werden. Ausgeschaltete Melder sind immer in Ruhe. Mit diesem Parameter werden 15 Objekte Ausschaltobjekt 1-15 freigegeben. Im Parameter Objekt ausgeschaltet durch (Parameterfenster 01-02...63-64) kann jeder einzelne Melder einem Ausschaltobjekt zugeordnet werden.
  • Seite 79 ® ABB i-bus Inbetriebnahme 3.3.3.10 Parameterfenster Szenen In diesem Parameterfenster wird festgelegt, welche Szenennummern über das Objekt Szene versendet werden. Szene bei ... Hier wird eingestellt, welchen Szenenwert das Kommunikationsobjekt Szene bei den entsprechenden Ereignissen auf den Bus sendet. Die folgende Tabelle gibt eine nähere Erläuterung zu den Ereignissen: Art des Ereignisses Erläuterung...
  • Seite 80 ® ABB i-bus Inbetriebnahme 3.3.3.11 Parameterfenster 01-02 bis 63-64 Diese Parameterfenster sind sichtbar, wenn sie im Parameterfenster Meldereingänge freigegeben wurden. In jedem wird die Funktion von zwei Objekten Meldereingang... festgelegt. Alle 64 Meldereingänge haben denselben Funktionsumfang. Meldertyp an Meldereingang ...

  • Seite 81: Objekt Ausgeschaltet Durch

    ® ABB i-bus Inbetriebnahme Meldername Hier wird der Name des Melders festgelegt. Dieser Name wird z.B. über das Objekt Text alarmierender Melder gesendet, wenn dieser Melder einen Alarm auslöst. Wird in diesem Parameter nichts oder nur Leerzeichen eingegeben, wird nichts gesendet.

  • Seite 82: Parameter Sicherheitsterminals

    ® ABB i-bus Inbetriebnahme Parameter Sicherheitsterminals 3.4.1 Parameterfenster Allgemein Im Parameterfenster Allgemein können übergeordnete Parameter eingestellt werden. Betriebsart Optionen: selbstständige Alarmlogik mit Sicherheitsmodul/Einbruchmeldeanlage • selbstständige Alarmlogik : Das Sicherheitsterminal wird als eigene Alarmzentrale ohne übergeordnete Logik eingesetzt. Dieser Betriebsart stehen alle Funktionen und Kommunikationsobjekte des Gerätes zur Verfügung.
  • Seite 83 ® ABB i-bus Inbetriebnahme Sende- und Schaltverzögerung nach Busspannungswiederkehr in s [2…255] Optionen: 2…255 VdS-Anforderung Die Sende- und Schaltverzögerung nach Busspannungswiederkehr darf max. 9 Sekunden betragen. Während der Sende- und Schaltverzögerung werden nur Telegramme empfangen. Die Telegramme werden jedoch nicht verarbeitet und die Ausgänge bleiben unverändert. Es werden keine Telegramme auf den Bus gesendet.
  • Seite 84 ® ABB i-bus Inbetriebnahme Mit der Option ja erscheinen folgende Parameter: Objektwert senden Optionen: nicht zyklisch: 0 = OK, 1 = Fehler nicht zyklisch: 1 = OK, 0 = Fehler zyklisch: 0 = OK, 1 = Fehler zyklisch: 1 = OK, 0 = Fehler Dieser Parameter legt fest, welcher Kommunikationsobjektwert zyklisch oder nicht zyklisch auf den Bus gesendet wird.

  • Seite 85: Parameterfenster Manuelle Bedienung

    ® ABB i-bus Inbetriebnahme 3.4.1.1 Parameterfenster Manuelle Bedienung In diesem Parameterfenster nehmen Sie alle Einstellungen zur manuellen Bedienung vor. Funktionsweise der manuellen Bedienung Nach Anschluss an den Bus ist das Gerät im KNX-Betrieb. Die LED ist aus. Alle LEDs zeigen den aktuellen Eingangszustand an.

  • Seite 86: Manuelle Bedienung

    ® ABB i-bus Inbetriebnahme Hinweis Wird die Taste vor Ablauf von 1,5 Sekunden wieder losgelassen, geht die LED in ihren alten Zustand zurück und es erfolgt keine Reaktion. Ist die Manuelle Bedienung über das Anwendungsprogramm gesperrt, erfolgt keine Reaktion und das Gerät bleibt im KNX-Betrieb.
  • Seite 87 ® ABB i-bus Inbetriebnahme Zeit für automat. Zurücksetzen in s [10…6000] Optionen: 10…60…6000 Dieser Parameter legt die Zeitdauer fest, nach deren Ablauf die Manuelle Bedienung automatisch in KNX-Betrieb zurückgesetzt wird. Das automatische Rücksetzten erfolgt nach der letzten manuellen Bedienung und nach Ablauf der eingestellten Zeit.
  • Seite 88 ® ABB i-bus Inbetriebnahme Taste "Out 1" Optionen: freigegeben* gesperrt • freigegeben : Die Taste Out 1 (Ausgang 1) ist während der manuellen Bedienung freigegeben und bedienbar. • gesperrt: Die Taste Out 1 (Ausgang 1) ist gesperrt. Eine Bedienung über diese Taste ist nicht möglich.
  • Seite 89 ® ABB i-bus Inbetriebnahme 3.4.1.2 Parameterfenster Meldergruppe A In diesem Parameterfenster werden alle Einstellungen zur Meldergruppe A vorgenommen. Hinweis Im Folgenden werden die Einstellmöglichkeiten für die Meldergruppen A…X anhand des Parameterfensters Meldergruppe A erläutert. Die Einstellmöglichkeiten sind für alle Meldergruppen gleich.

  • Seite 90: Auswahl Standardmeldergruppe

    ® ABB i-bus Inbetriebnahme 3.4.1.2.1 Auswahl Standardmeldergruppe In diesem Parameterfenster werden alle Einstellungen für eine Standardmeldergruppe vorgenommen. Standardmeldergruppe Die Standardmeldergruppe kann für alle Arten von Meldern verwendet werden. Es können alle handelsüblichen Melder der Sicherheitstechnik sowie potenzialfreie Kontakte in Anwendung mit erhöhten Sicherheitsanforderungen an die Meldergruppe angeschlossen werden.

  • Seite 91: Überwachungsart

    ® ABB i-bus Inbetriebnahme Überwachungsart Optionen: Ruhestrom (Öffner) Arbeitsstrom (Schließer) Abschlusswiderstand (2,7 kOhm) Dieser Parameter legt die Überwachungsart fest. Es wird zwischen drei verschiedenen Arten der Überwachung unterschieden: • : Mit der Ruhestromüberwachung können ausschließlich Öffnerkontakte Ruhestrom (Öffner) überwacht werden, z.B. Magnetkontakte. Die Meldergruppe wird auf Unterbrechung überwacht. Ein Abschlusswiderstand ist in dieser Betriebsart nicht notwendig.

  • Seite 92: Mindestsignaldauer Manuell Einstellen

    ® ABB i-bus Inbetriebnahme Mindestsignaldauer manuell einstellen Optionen: nein Die Mindestsignaldauer der Meldergruppe kann manuell eingestellt werden. Standardmäßig ist die Mindestsignaldauer auf 100 ms eingestellt, um das Auslösen von Falschalarmen zu verhindern. Mit der Option ja erscheinen folgende Parameter: Zeitbasis Mindestsignaldauer...

  • Seite 93: Auswahl Scharfschalteingang

    ® ABB i-bus Inbetriebnahme 3.4.1.2.2 Auswahl Scharfschalteingang In diesem Parameterfenster werden alle Einstellungen für einen Scharfschalteingang vorgenommen. Scharfschalteingang Der Scharfschalteingang kann zum Absetzen einer Scharf-/Unscharfanforderung genutzt werden. Diese Einstellung ist z.B. für die Verwendung einer Scharfschalteinrichtung sinnvoll. Verhalten Optionen: Taster Schalter Dieser Parameter legt fest, welches Verhalten der Scharfschalteingang hat.

  • Seite 94: Funktion

    ® ABB i-bus Inbetriebnahme Funktion Optionen: Öffner (fallende Flanke) Schließer (steigende Flanke) Überwachter Öffner (2,7 kOhm + 560 Ohm) Dieser Parameter legt das Verhalten des Scharfschalteingangs fest. • Öffner (fallende Flanke) : Diese Option ist zu wählen, wenn ein Öffnerkontakt an den Scharfschalteingang angeschlossen ist.
  • Seite 95 ® ABB i-bus Inbetriebnahme Mindestsignaldauer manuell einstellen Optionen: nein Die Mindestsignaldauer der Meldergruppe kann manuell eingestellt werden. Standardmäßig ist die Mindestsignaldauer auf 100 ms eingestellt, um das Auslösen von Falschalarmen zu verhindern. Mit der Option ja erscheinen folgende Parameter: Zeitbasis Mindestsignaldauer...
  • Seite 96 ® ABB i-bus Inbetriebnahme 3.4.1.3 Parameterfenster Ausgang 1 In diesem Parameterfenster werden alle Einstellungen für den Ausgang 1 vorgenommen. Hinweis Im Folgenden werden die Einstellmöglichkeiten für die Ausgänge 1…X anhand des Parameterfensters Ausgang 1 erläutert. Die Einstellmöglichkeiten sind für alle Ausgänge gleich. Die Ausgänge 1…X entsprechen: MT/S 4.12.2M: Ausgang 1…3...

  • Seite 97: Betriebsart Des Ausgangs Optionen: Keine Funktion Über Kommunikationsobjekt

    ® ABB i-bus Inbetriebnahme Betriebsart des Ausgangs Optionen: keine Funktion über Kommunikationsobjekt • keine Funktion: Der Ausgang ist ausgeschaltet. Die Kommunikationsobjekte Schalten und Status sind nicht sichtbar, und alle Parameter werden ausgeblendet. • über Kommunikationsobjekt: Der Ausgang wird über das Kommunikationsobjekt Schalten ein- und ausgeschaltet.
  • Seite 98 ® ABB i-bus Inbetriebnahme • nein: Die Zeitfunktion wird nicht freigegeben. Folgende Parameter erscheinen: Ausgang invertieren Optionen: nein • ja: Die Kontaktstellung wird invertiert (Öffner). • nein: Die Kontaktstellung wird nicht invertiert (Schließer). Verhalten des Ausgangs nach Busspannungswiederkehr Optionen: Kontakt geöffnet Kontakt geschlossen Kontakt unverändert...

  • Seite 99: Parameter Linienkoppler

    ® ABB i-bus Inbetriebnahme Parameter Linienkoppler 3.5.1 Parameterfenster Allgemein In diesem Parameterfenster wird die Gerätefunktion festgelegt. Gerätefunktion Optionen: Linien-/Bereichskoppler Verstärker • Linien-/Bereichskoppler: Zwei Linien werden datentechnisch verbunden. Die beiden Linien bleiben dabei galvanisch getrennt. Die Parameterfenster Hauptlinie > Linie und Parameterfenster Linie -->...

  • Seite 100: Physikalisch Adressierte Telegramme

    ® ABB i-bus Inbetriebnahme Gruppentelegramme Hauptgruppe 0…13 Gruppentelegramme Hauptgruppe 14…31 Optionen: filtern weiterleiten sperren • filtern : Nur Gruppentelegramme, die in der Filtertabelle eingetragen sind, werden weitergeleitet. Die ETS erstellt die Filtertabelle automatisch. • weiterleiten : Alle Gruppentelegramme werden weitergeleitet.

  • Seite 101: Bei Übertragungsfehlern Telegramme Wiederholen

    ® ABB i-bus Inbetriebnahme Bei Übertragungsfehlern Telegramme wiederholen Optionen: nein benutzerdefiniert • : Wird bei der Übertragung eines Telegramms ein Fehler erkannt, wird das Telegramm bis zu drei Mal wiederholt. • nein: Die Übertragung wird nicht wiederholt. • benutzerdefiniert : Das Verhalten kann für die unterschiedlichen Telegrammarten individuell eingestellt werden.

  • Seite 102: Telegrammbestätigung Optionen: Nur Bei Weiterleitung Immer

    ® ABB i-bus Inbetriebnahme Telegrammbestätigung Optionen: nur bei Weiterleitung immer • nur bei Weiterleitung: Telegramme, die weitergeleitet werden, werden bestätigt. • immer: Jedes Telegramm wird bestätigt. Bei freier Gruppenadressansicht gilt: Hauptgruppen 0…13 => 1…28.671 Hauptgruppen 14…31 => 28.672…65.535 Hinweis In der ETS 4 besteht die Möglichkeit, die Gruppenadressen nicht zwei- oder dreistufig zu vergeben, sondern frei.
  • Seite 103 ® ABB i-bus Inbetriebnahme Physikalisch adressierte Telegramme Optionen: filtern sperren • filtern: Physikalisch adressierte Telegramme (Programmiertelegramme) werden entsprechend der Topologie weitergeleitet. • sperren: Physikalisch adressierte Telegramme werden gesperrt. Broadcast-Telegramme Optionen: weiterleiten sperren Broadcast-Telegramme werden z.B. von der ETS versendet, um KNX-Geräte im Programmiermodus aufzufinden.
  • Seite 104 ® ABB i-bus Inbetriebnahme Physikalisch adressierte Telegramme wiederholen Optionen: nein • ja: Wird bei der Übertragung eines physikalisch adressierten Telegramms ein Fehler erkannt, wird das Telegramm bis zu drei Mal wiederholt. • nein: Die Übertragung wird nicht wiederholt. Broadcast-Telegramme wiederholen...

  • Seite 105: Applikationen Für Die Ets 3

    ® ABB i-bus Inbetriebnahme 3.5.2 Applikationen für die ETS 3 Die Applikationen Koppeln/1.x und Verstärken/1.x können über die ETS 3 in Linienkoppler 4.2 geladen werden. 3.5.2.1 Applikation Koppeln/1.x, Parameterfenster Einstellungen In diesem Parameterfenster werden die Einstellungen für den Bereichs-/Linienkoppler festgelegt.
  • Seite 106 ® ABB i-bus Inbetriebnahme Gruppentelegramme Hauptgruppe 0…13 Linie −−> Hauptlinie Optionen: filtern weiterleiten sperren • filtern: Nur Gruppentelegramme, die in der Filtertabelle eingetragen sind, werden weitergeleitet. Die ETS erstellt die Filtertabelle automatisch. • weiterleiten: Alle Gruppentelegramme werden weitergeleitet. • sperren: Alle Gruppentelegramme werden gesperrt.
  • Seite 107 ® ABB i-bus Inbetriebnahme Telegrammbestätigung auf Hauptlinie Optionen: nur bei Weiterleitung immer • nur bei Weiterleitung: Telegramme, die weitergeleitet werden, werden bestätigt. • immer: Alle Telegramme werden bestätigt. Telegrammbestätigung auf Linie Optionen: nur bei Weiterleitung immer • nur bei Weiterleitung: Telegramme, die weitergeleitet werden, werden bestätigt.

  • Seite 108: Verknüpfung Von Kommunikationsobjekten

    ® ABB i-bus Inbetriebnahme Verknüpfung von Kommunikationsobjekten In diesem Kapitel werden die wichtigsten Verknüpfungen von Kommunikationsobjekten beschrieben. Die Bezeichnung der Gruppenadressen, sowie die Verknüpfungen sind beispielhaft. 106 2CDC 513 048 M0102 | VdS Home...
  • Seite 109 ® ABB i-bus Inbetriebnahme VdS Home | 2CDC 513 048 M0102 107...

  • Seite 111: Anhang

    ® ABB i-bus Anhang Anhang Übersicht Systemgeräte Gerätetyp Produktname Erzeugnis-Nr. SCM/S 1.1 Sicherheitsmodul, REG 2CDG 110 024 R0011 MT/S 4.12.2M Sicherheitsterminal, 4fach, REG 2CDG 110 109 R0011 MT/S 8.12.2M Sicherheitsterminal, 8fach, REG 2CDG 110 110 R0011 SU/S 30.640.1 Unterbrechungsfreie Spannungsversorgung, 640 mA, REG GH Q631 0049 R0111 NTU/S 12.2000.1 Unterbrechungsfreies Netzteil, 2 A, REG...

  • Seite 112: Notizen

    ® ABB i-bus Anhang Notizen 110 2CDC 513 048 M0102 | VdS Home...
  • Seite 113 ® ABB i-bus Anhang Notizen VdS Home | 2CDC 513 048 M0102 111...
  • Seite 114 ® ABB i-bus Anhang Notizen 112 2CDC 513 048 M0102 | VdS Home...
  • Seite 115 ® ABB i-bus Anhang VdS Home | 2CDC 513 048 M0102 113...
