5.2 Anschlussset
®
Das M2Smart SE 10 Zoll und die Aktive Halterung dürfen nur mit dem entsprechendem Netzteil und DC-
Anschlusskabel betrieben werden.

Externes Netzteil für M2Smart
o
Eingangsspannung ~ 100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
o
Ausgangsspannung

DC-Anschlusskabel:
o
Länge entspricht 5 m
o
Mantel: TPU
o
Eingangsspannung:
(Vor Inbetriebnahme Kapitel 4.1 Spannungsversorgung beachten!)
Anschlussbelegung nach Adern Nummerierung: Nr.1 „+ (15/24 V DC)" und Nr.2 „- (0 V DC)"
o
Das
DC-Anschlusskabel nur mit dem vorgegebenen Spannungsbereich
versorgt werden. Eine Abweichung der Spannung kann zur
Zerstörung des M2Smart
ACHTUNG
5.3 Halterung
Die Halterung des M2Smart
Varianten erhältlich. Bitte beachten Sie die folgenden Warnhinweise:
Die Halterung darf nur für die dafür vorgesehene Funktion
verwendet werden.
ACHTUNG
Die Halterung muss ausreichend stabil befestigt werden, um das
Gewicht des M2Smart
ACHTUNG
5.3.1 Installations-/Montageanleitung
Die Halterung kann über die Montagelöcher an der Wand befestigt werden.

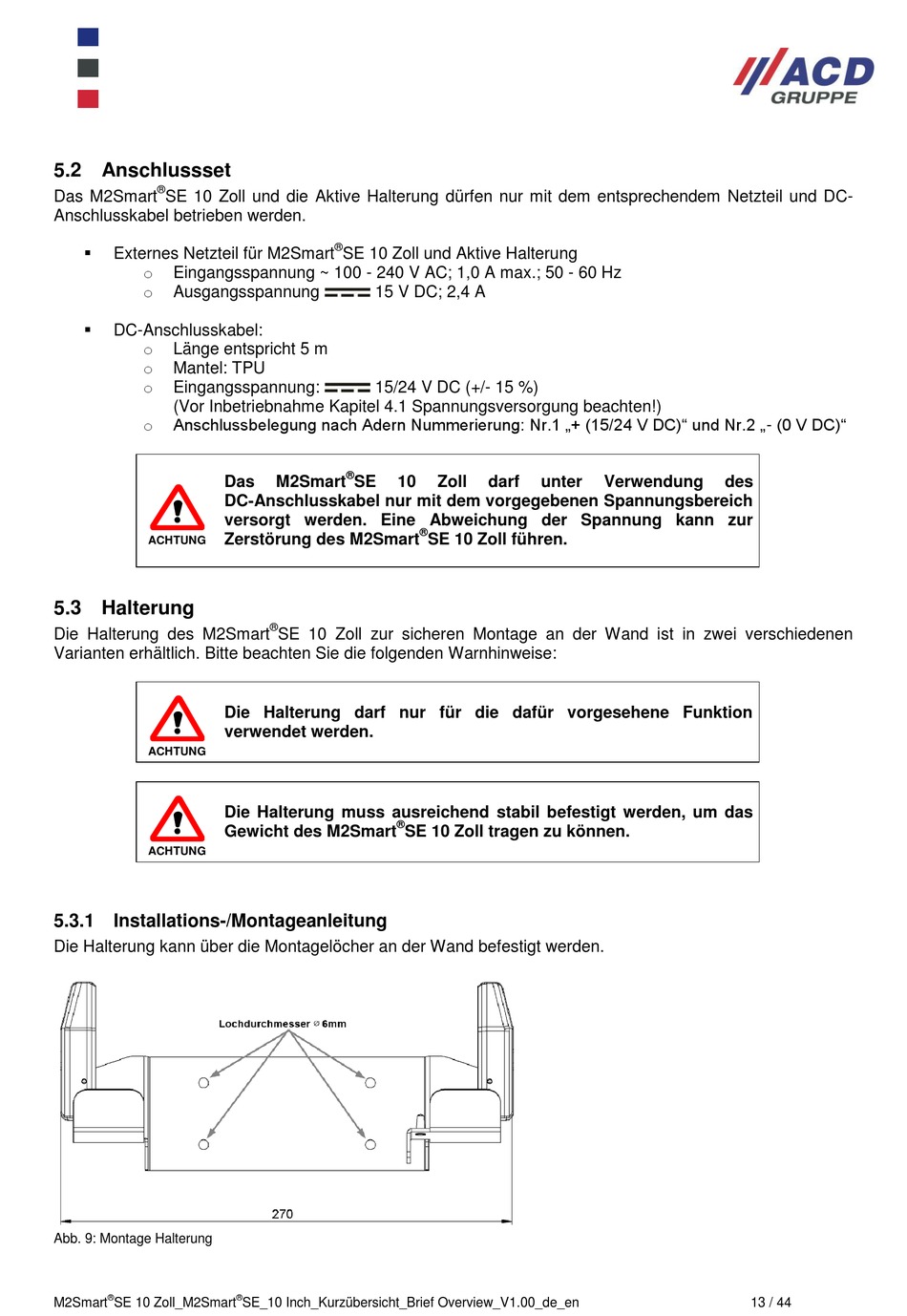

Abb. 9: Montage Halterung
®
M2Smart SE 10 Zoll_M2Smart
®
SE 10 Zoll und Aktive Halterung
15 V DC; 2,4 A
15/24 V DC (+/- 15 %)
®
M2Smart SE 10
®
SE 10 Zoll zur sicheren Montage an der Wand ist in zwei verschiedenen
®
SE 10 Zoll tragen zu können.
®
SE_10 Inch_Kurzübersicht_Brief Overview_V1.00_de_en
Zoll darf unter
®
SE 10 Zoll führen.
Verwendung des
