R-220A(B/WiIN)
F-230A(BAV)

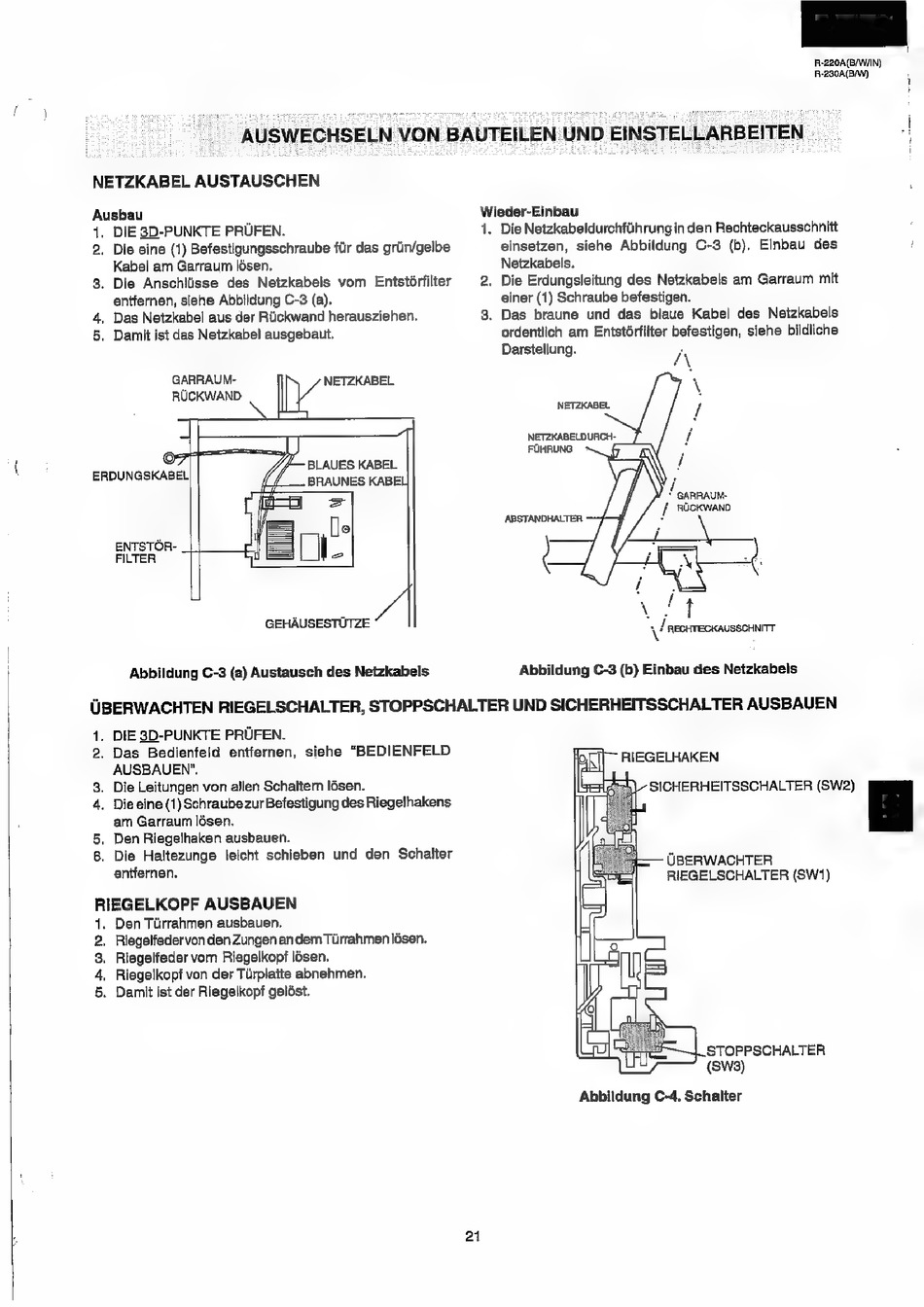

NETZKABEL AUSTAUSCHEN
Ausbau
1. DIE 3D-PUNKTE PRUFEN.
2, Die eine (1) Befestigungsschraube fir das grtin/gelbe
Kabel am Garraum lésen.
3. Die Anschilisse
des Netzkabeis vom
Entst6rfilter
entfernen, slehe Abbildung C-3 (a).
4, Das Netzkabel aus der Riickwand herausziehen.
5. Damit ist das Netzkabel ausgebaut,
ly NETZKABEL
BLAUES KABEL
BRAUNES KABEI
GARRAUM-
RUCKWAND
ERDUNGSKABEL|
ENTSTOR-
FILTER
GEHAUSESTUTZE
Abbildung C-3 (a) Austausch des Netzkabels
Wieder-Einbau
4. Die Netzkabeldurchfihrung in den Rechteckausschnitt
einsetzen, siehe Abbildung
C-3 (b), Einbau
des
Netzkabels.
2. Die Erdungsleitung des Netzkabels am Garraum mit
einer (1) Schraube befestigen.
3. Das braune und das blaue Kabel des Netzkabels
ordentlich am Entstérfilter befestigen, siehe bildliche
Darstellung.
/\
\
NETZKABEL
/
NETZKABELDURCH-
/
FUHRUNG
ri
/
i
* GARRAUM-
/ ROCKWAND
ABSTANDHALTER
vit
if RECHTECKAUSSCHNITT
Abbildung C-3 (b) Einbau des Netzkabels
=
. DIE 3D-PUNKTE PRUFEN.
2. Das
Bedienfeld
entfernen,
siehe "BEDIENFELD
AUSBAUEN".
3. Die Leitungen von allen Schaltern lésen.
4. Die eine (1) Schraube zur Befestigung des Riegelhakens
am Garraum lésen.
Den Riegelhaken ausbauen.
Die Haltezunge
leicht schieben
und den Schalter
entfernen.
RIEGELKOPF AUSBAUEN
1. Den Tirrahmen ausbauen.
2, Riegelfedervon den Zungenan dem Tirrahmen |lésen.
8. Riegelfeder
vom Riegelkopf lésen.
4, Riegelkopf von der Tirplatte abnehmen.
5. Damit ist der Riegelkopf gelést.
B91
21
RIEGELHAKEN
t
1
RIN!
SICHERHEITSSCHALTER (SW2)
:
fe
es
| i
UBERWACHTER
\
RIEGELSCHALTER (SW1)
F
|
oe
Hie
i":
STOPPSCHALTER
(sw3)
Abbildung C-4, Schalter
