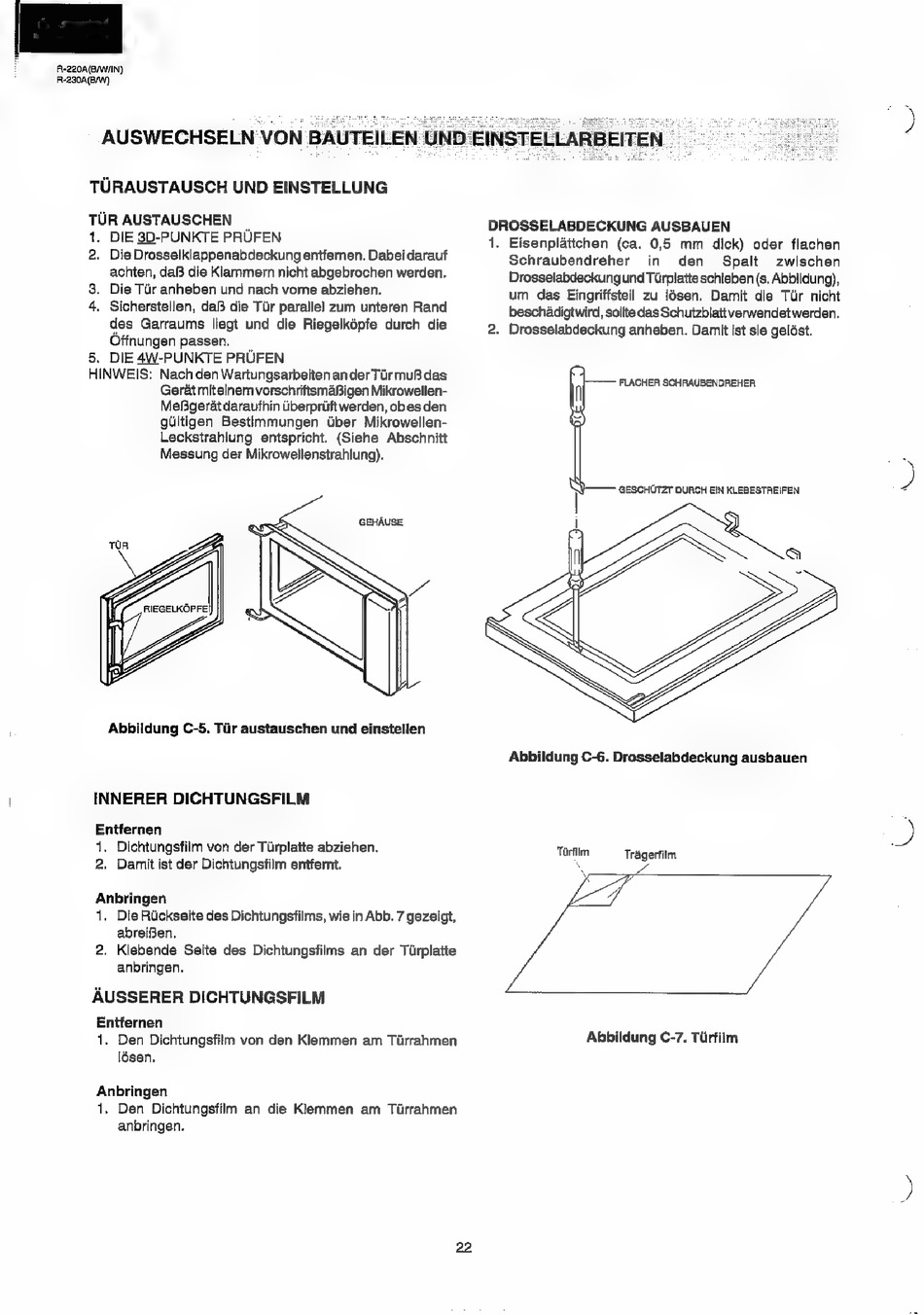

AUSWECHSELN VON BAUTEILEN UND:
TURAUSTAUSCH UND EINSTELLUNG
TUR AUSTAUSCHEN
1. DIE 3D-PUNKTE PRUFEN
2. Die Drosselklappenabdeckung entfernen. Dabei darauf
achten, daB die Kiammern nicht abgebrochen werden.
3. Die Tur anheben und nach vorne abziehen.
4. Sicherstellen, da die Tir parallel zum unteren Rand
des Garraums
liegt und die Riegelképfe durch die
Offnungen passen.
5, DIE 4W-PUNKTE PRUFEN
HINWEIS:
Nach den Wartungsarbeiten anderTirmuB das
Gerat miteinemvorschriftsmaBigen Mikrowellen-
MeBgerat daraufhin Uberpriiftwerden, obes den
gultigen Bestimmungen
Uber Mikrowellen-
Leckstrahlung
entspricht.
(Siehe Abschnitt
Messung der Mikrowellenstrahlung).
GEHAUSE
Abbildung C-5. Tir austauschen und einstellen
INNERER DICHTUNGSFILM
Entfernen
1, Dichtungsfilm von der Turplatte abziehen.
2. Damit ist der Dichtungsfilm entfernt.
Anbringen
1. Die Rtickseite des Dichtungsfilms, wie in Abb. 7 gezeigt,
abreiBen.
2. Klebende Seite des Dichtungsfilms an der Tiirplatte
anbringen.
AUSSERER DICHTUNGSFILM
Entfernen
1. Den Dichtungsfilm von den Klemmen am Tiirrahmen
Idsen.
Anbringen
1. Den Dichtungsfilm an die Klemmen
am Tirrahmen
anbringen.
DROSSELABDECKUNG
AUSBAUEN
1. Eisenplattchen
(ca. 0,5 mm
dick) oder flachen
Schraubendreher
in
den
Spalt
zwischen
Drosselabdeckung und Turplatte schieben (s. Abbildung),
um das Eingriffsteil zu lésen. Damit die Tur nicht
beschadigtwird, sollte das Schutzblattverwendetwerden.
2. Drosselabdeckung anheben. Damit ist sie gelést.
FLACHER SCHRAUBENDREHER,
GESCHUTZT DURCH EIN KLEBESTREIFEN
Abbildung C-6. Drosselabdeckung ausbauen
Tuirfilm
Tragerfilm
we
4
Abbildung C-7. Tiirfilm
