R-220A(B/W/IN)
R-230A(B/W)

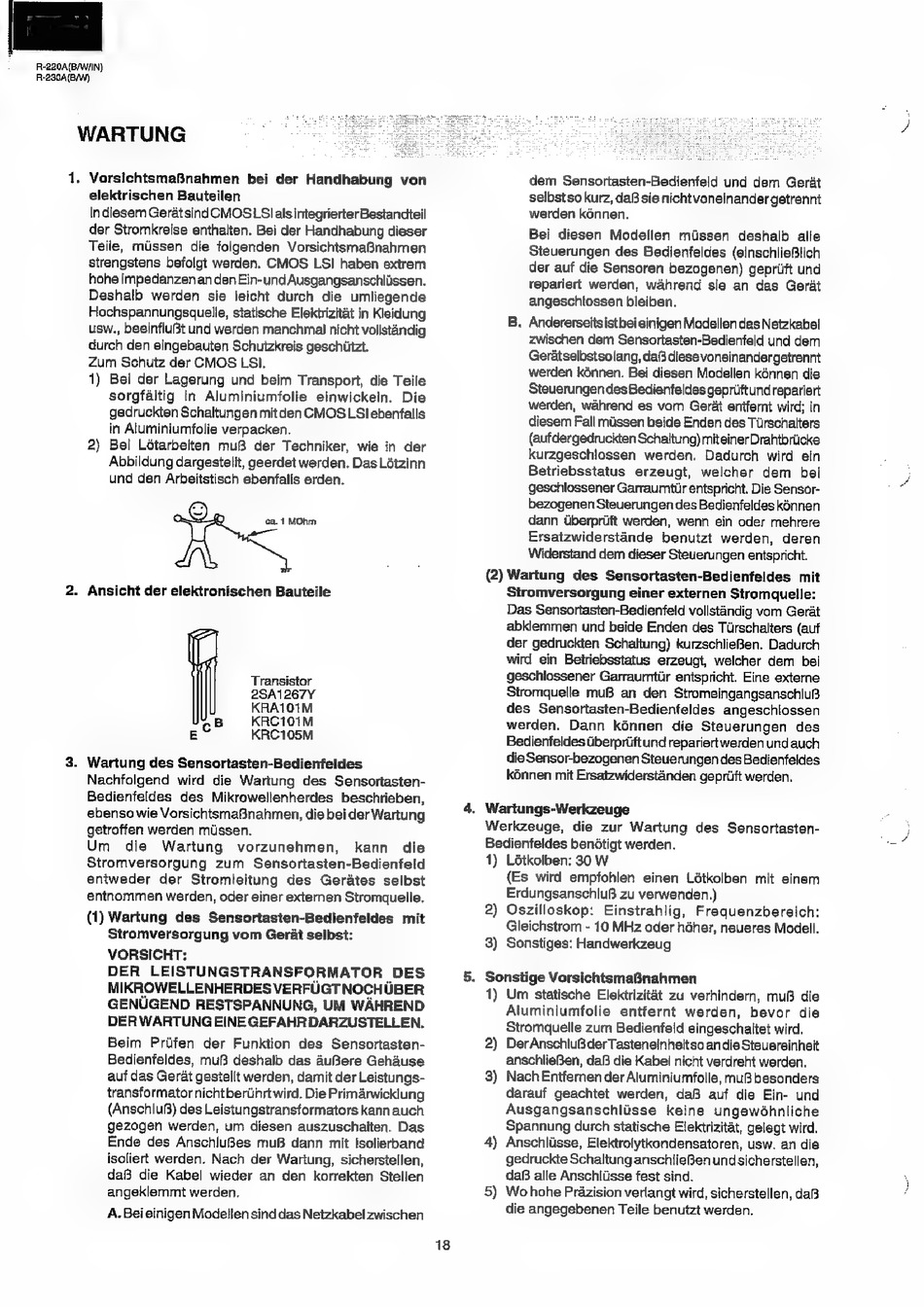

WARTUNG
1. VorsichtsmaBnahmen
bei der Handhabung
von
elektrischen Bauteilen
In diesem Geratsind CMOS LS als integrierterBestandteil
der Stromkreise enthalten. Bei der Handhabung dieser
Teile, mussen
die folgenden VorsichtsmaSnahmen
strengstens befolgt werden. CMOS LSI haben extrem
hohe Impedanzen an den Ein-und Ausgangsanschliissen.
Deshatb werden
sie leicht durch die umliegende
Hochspannungsquelie, statische Elektrizitat in Kleidung
usw., beeinfluft und werden manchmal nicht vollstandig
durch den eingebauten Schutzkreis geschiitzt.
Zum Schutz der CMOS LSI.
1) Bei der Lagerung und beim Transport, die Teile
sorgfaltig
in Aluminiumfolie
einwickein.
Die
gedruckten Schaltungen mitden CMOS LSl ebenfalls
in Aluminiumfolie verpacken.
2) Bei Létarbeiten
muB
der Techniker,
wie in der
Abbildung dargestelit, geerdet werden. Das Létzinn
und den Arbeitstisch ebenfalls erden.
ca. 1 MOhm
——
2. Ansicht der elektronischen Bauteile
I
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes
des Mikrowellenherdes
beschrieben,
ebenso wie Vorsichtsmanahmen, die bei der Wartung
getroffen werden mussen.
Um
die
Wartung
vorzunehmen,
kann
die
Stromversorgung
zum
Sensortasten-Bedienfeld
entweder
der Stromleitung
des Gerates
selbst
entnommen werden, oder einer externen Stromquelle.
(1) Wartung des Sensortasten-Bedienfeldes
mit
Stromversorgung vom Gerat selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR
DES
MIKROWELLENHERDES VERFUGTNOCHUBER
GENUGEND RESTSPANNUNG, UM WAHREND
DER WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim
Priifen der Funktion
des Sensortasten-
Bedienfeldes, muB deshalb das auBere Gehause
auf das Gerat gestellt werden, damit der Leistungs-
transformator
nicht berUihrtwird. Die Primarwicklung
(Anschluf) des Leistungstransformators kann auch
gezogen werden, um diesen auszuschalten. Das
Ende des AnschluSBes muB dann mit Isolieroand
isoliert werden. Nach der Wartung, sicherstellen,
daB die Kabel wieder an den korrekten Stellen
angeklemmt werden.
A.Beieinigen Modellen sind das Netzkabel zwischen
Transistor
2SA1267Y
KRA101M
KRC101M
KRC105M
18
dem Sensortasten-Bedienfeld und dem Gerat
selbstso kurz, daB sie nichtvoneinander getrennt
werden kénnen.
Bei diesen
Modellen
missen
deshalb
alle
Steuerungen des Bedienfeldes (einschlieBlich
der auf die Sensoren bezogenen) gepriift und
repariert werden, wahrend sie an das Gerat
angeschlossen bleiben.
Andererseits istbei einigen Modellen das Netzkabel
zwischen dem Sensortasten-Bedienfeld und dem
Geratselbstsolang, dal diese voneinandergetrennt
werden kénnen. Bei diesen Modellen kénnen die
Steuerungen des Bedienfeldes gepriftundrepariert
werden, wahrend es vom Gerat entfernt wird; in
diesem Fall miissen beide Enden des Tiirschalters
(aufdergedruckten Schaltung) miteinerDrahtbriicke
kurzgeschlossen
werden.
Dadurch
wird ein
Betriebsstatus
erzeugt,
welcher
dem
bei
geschlossener Garraumtiir entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes kénnen
dann dberpriift werden, wenn ein oder mehrere
Ersatzwiderstande
benutzt
werden,
deren
Widerstand dem dieser Steuerungen entspricht.
(2) Wartung
des Sensortasten-Bedienfeldes
mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollstandig vom Gerat
abklemmen und beide Enden des Tirschalters (aut
der gedruckten Schaltung) kurzschlieBen. Dadurch
wird ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtiir entspricht. Eine externe
Stromquelle muB an den Stromeingangsanschlus
des Sensortasten-Bedienfeldes
angeschlossen
werden.
Dann
kénnen
die Steuerungen
des
Bedienfeldes iberpriift und repariertwerden und auch
die Sensor-bezogenen Steuerungen des Bedienfeldes
kénnen mit Ersatzwiderstanden gepriift werden.
4. Wartungs-Werkzeuge
Werkzeuge,
die zur Wartung
des Sensortasten-
Bedienfeldes benétigt werden.
1) Létkolben: 30 W
(Es wird empfohlen einen Létkolben mit einem
ErdungsanschluB zu verwenden.)
2) Oszilloskop:
Einstrahlig,
Frequenzbereich:
Gleichstrom - 10 MHz oder héher, neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige VorsichtsmaBnahmen
1) Um statische Elektrizitat zu verhindern, muB die
Aluminiumfolie
entfernt
werden,
bevor
die
Stromquelle zum Bedienfeld eingeschaltet wird.
DerAnschluBderTasteneinheitso an die Steuereinheit
anschlieBen, da die Kabel nicht verdreht werden.
Nach Entfernen der Aluminiumfolie, muB besonders
darauf geachtet werden,
da®B auf die Ein- und
Ausgangsanschliisse
keine
ungewohnliche
Spannung durch statische Elektrizitat, gelegt wird.
Anschliisse, Elektrolytkondensatoren, usw. an die
gedruckte Schaltung anschlieBen und sicherstellen,
daB alle Anschliisse fest sind.
Wo hohe Prazision verlangt wird, sicherstellen, daB
die angegebenen Teile benutzt werden.
2)
3)
4)
5)
