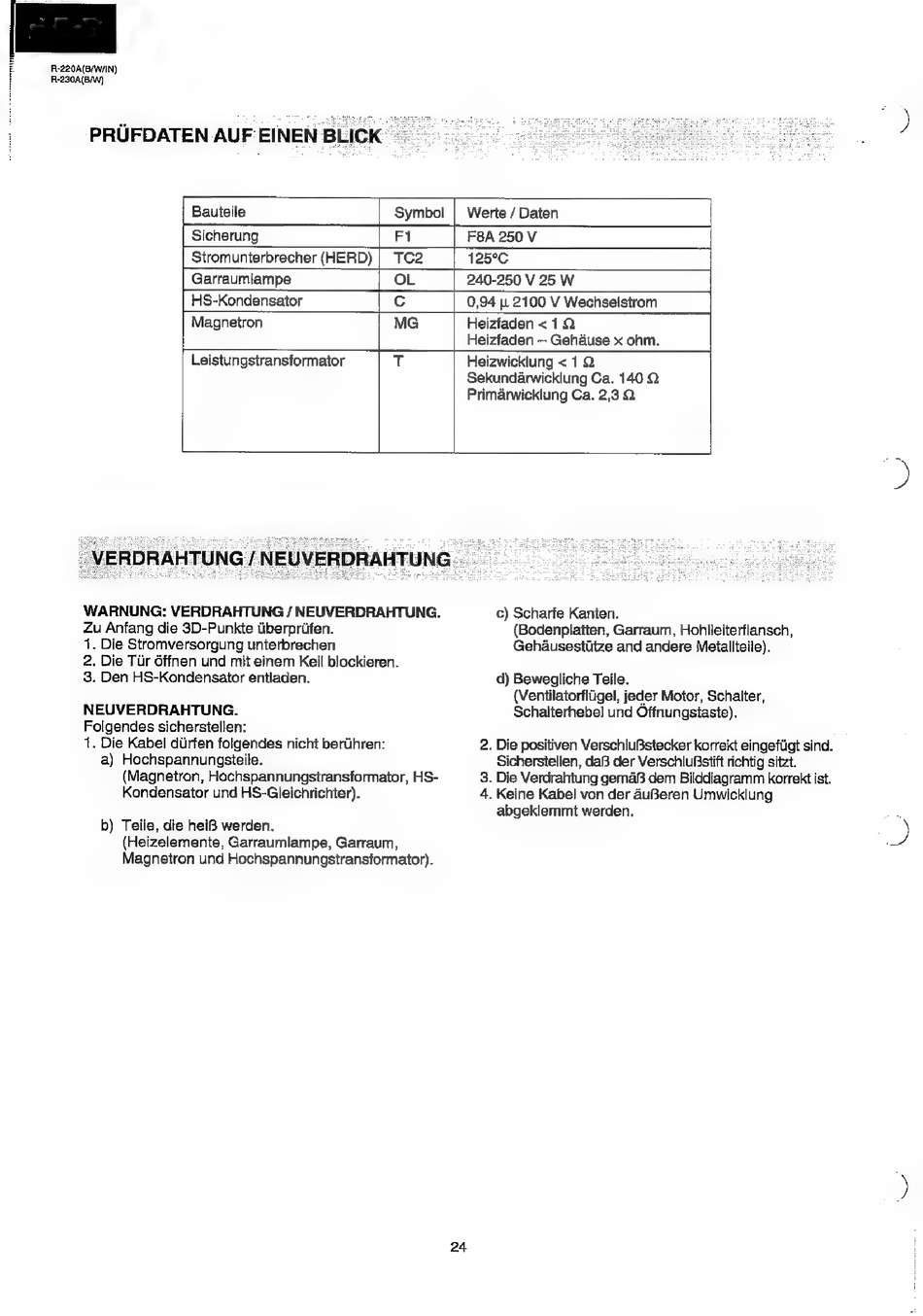

PRUFDATEN AUF EINEN BLICK
Leistungstransformator
T
Bauteile
Symbol | Werte / Daten
Sicherung
FA
F8A 250 V
Stromunterbrecher (HERD) | TC2
125°C
Garraumlampe
OL
240-250 V 25 W
HS-Kondensator
c
0,94 . 2100 V Wechselstrom
Magnetron
MG
Heizfaden < 1.Q
Heizfaden ~ Gehause x ohm.
Heizwicklung < 1Q
Sekundarwicklung Ca. 140 Q
Primarwicklung Ca. 2,3 Q
WARNUNG: VERDRAHTUNG / NEUVERDRAHTUNG.
Zu Anfang die 3D-Punkte Uberprifen.
1. Die Stromversorgung unterbrechen
2. Die Tir dffnen und mit einem Keil blockieren.
3. Den HS-Kondensator entladen.
NEUVERDRAHTUNG.
Folgendes sicherstellen:
1. Die Kabel diirfen folgendes nicht berUhren:
a) Hochspannungsieile.
(Magnetron, Hochspannungsiransformator, HS-
Kondensator und HS-Gleichrichter).
b) Teile, die hei werden.
(Heizelemente, Garraumlampe, Garraum,
Magnetron und Hochspannungstransformator).
VERDRAHTUNG / NEUVERDRAHTUNG
c) Scharfe Kanten.
(Bodenpiatten, Garraum, Hohlleiterflansch,
Gehdausestiitze and andere Metallteile).
d) Bewegliche Teile.
(Ventilatorfliigel, jeder Motor, Schalter,
Schaiterhebel und Offnungstaste).
2. Die positiven VerschluBstecker korrekt eingeftigt sind.
Sicherstellen, daB der Verschlu@stift richtig sitzt.
3. Die Verdrahtung gemai3 dem Bilddiagramm korrekt ist.
4. Keine Kabel von der 4uBeren Umwicklung
abgeklemmt werden.
