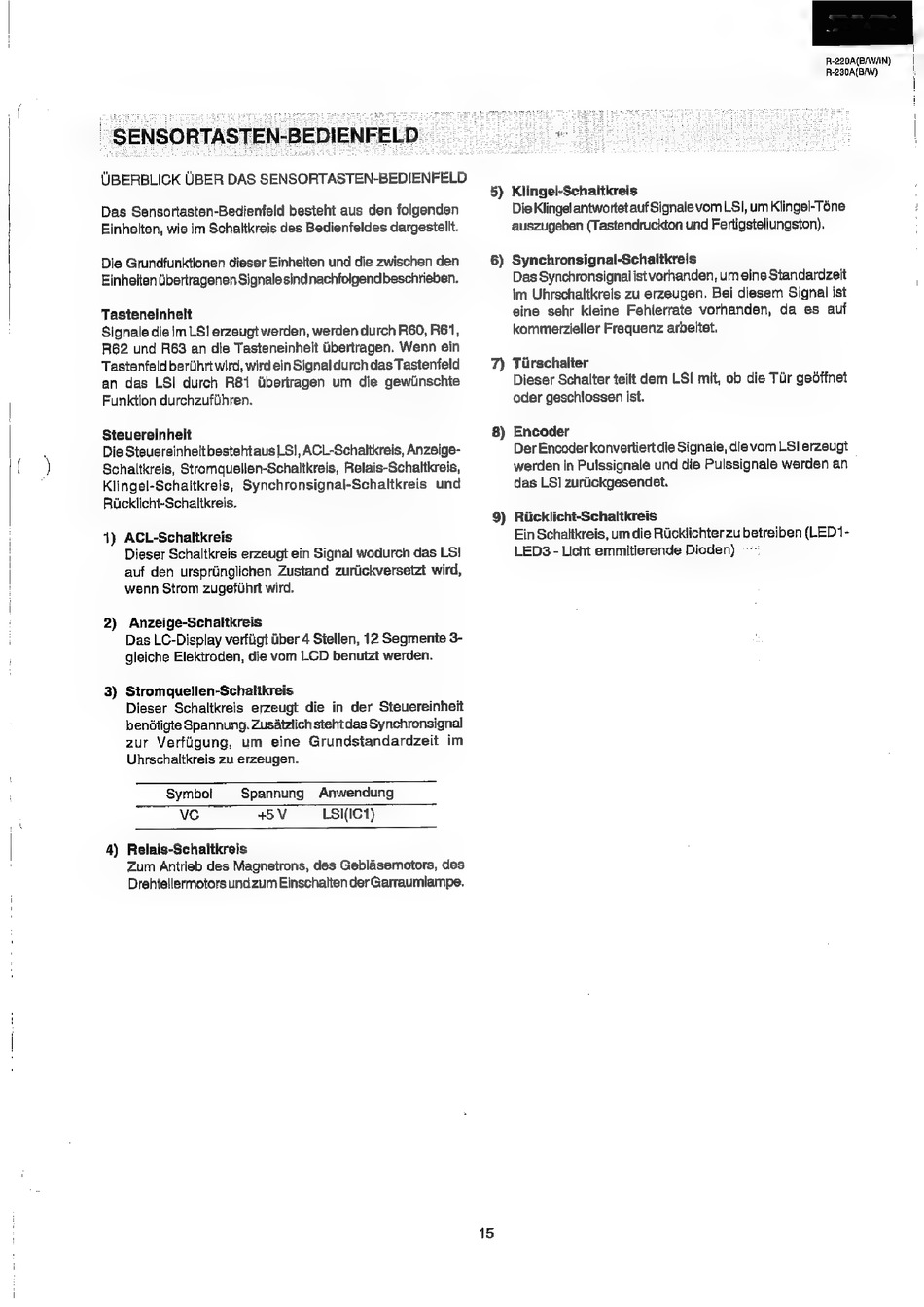

SENSORTASTEN-BEDIENFELD _
UBERBLICK UBER DAS SENSORTASTEN-BEDIENFELD
Das Sensortasten-Bedienfeld besteht aus den folgenden
Einhelten, wie im Schaltkreis des Bedienfeldes dargestellt.
Die Grundfunktionen dieser Einheiten und die zwischen den
Einheiten dbertragenen Signalesindnachfolgendbeschrieben.
Tasteneinheit
Signale die im LSI erzeugt werden, werden durch R60, R61,
R62 und R63 an die Tasteneinheit Ubertragen. Wenn ein
Tastenfeld beriihrt wird, wird ein Signal durch das Tastenfeld
an das LSI durch R81 tbertragen um die gewtinschte
Funktion durchzuflihren.
Steuereinheit
Die Steuereinheit bestehtaus LS!, ACL-Schaltkreis, Anzeige-
Schaltkreis, Stromquellen-Schaltkreis, Relais-Schaltkreis,
Klingel-Schaltkreis,
Synchronsignal-Schaltkreis
und
Ricklicht-Schaltkreis.
1) ACL-Schaltkreis
Dieser Schaltkreis erzeugt ein Signal wodurch das LS!
auf den urspringlichen Zustand zurtickversetzt wird,
wenn Strom zugefiihrt wird.
2) Anzeige-Schaltkreis
Das LC-Display verfiigt iber 4 Stellen, 12 Segmente 3-
gleiche Elektroden, die vom LCD benutzt werden.
3) Stromquellen-Schaltkreis
Dieser Schaltkreis erzeugt die in der Steuereinheit
bendtigte Spannung. Zusatzlich stehtdas Synchronsignal
zur Verfiigung,
um
eine Grundstandardzeit
im
Uhrschaltkreis zu erzeugen.
Symbol
Spannung
Anwendung
VC
+5V
LSI(IC1)
4) Relais-Schaltkreis
Zum Antrieb des Magnetrons, des Geblasemotors, des
Drehtellermotors undzum Einschalten der Garraumlampe.
R-220A(B/WIN)
R-230A(BW)
5) Klingel-Schaltkreis
Die Klingel antwortetauf Signale vom LSI, um Klingel-Téne
auszugeben (Tastendruckton und Fertigstellungston).
6) Synchronsignal-Schaltkreis
Das Synchronsignal istvorhanden, um eine Standardzeit
im Uhrschaltkreis zu erzeugen. Bei diesem Signal ist
eine sehr kleine Fehlerrate vorhanden,
da es auf
kommerzieller Frequenz arbeitet.
7) Tiirschalter
Dieser Schalter teilt dem LSI mit, ob die Tur geéffnet
oder geschlossen ist.
8) Encoder
Der Encoderkonvertiert die Signale, die vom LSI erzeugt
werden in Pulssignale und die Pulssignale werden an
das LS} zuriickgesendet.
9) Ritcklicht-Schaltkreis
Ein Schaltkreis, um die Ricklichter zu betreiben (LED1-
LEDS - Licht emmitierende Dioden)
-*-
