R-220A(B/W/IN)
R-230A(B/W)

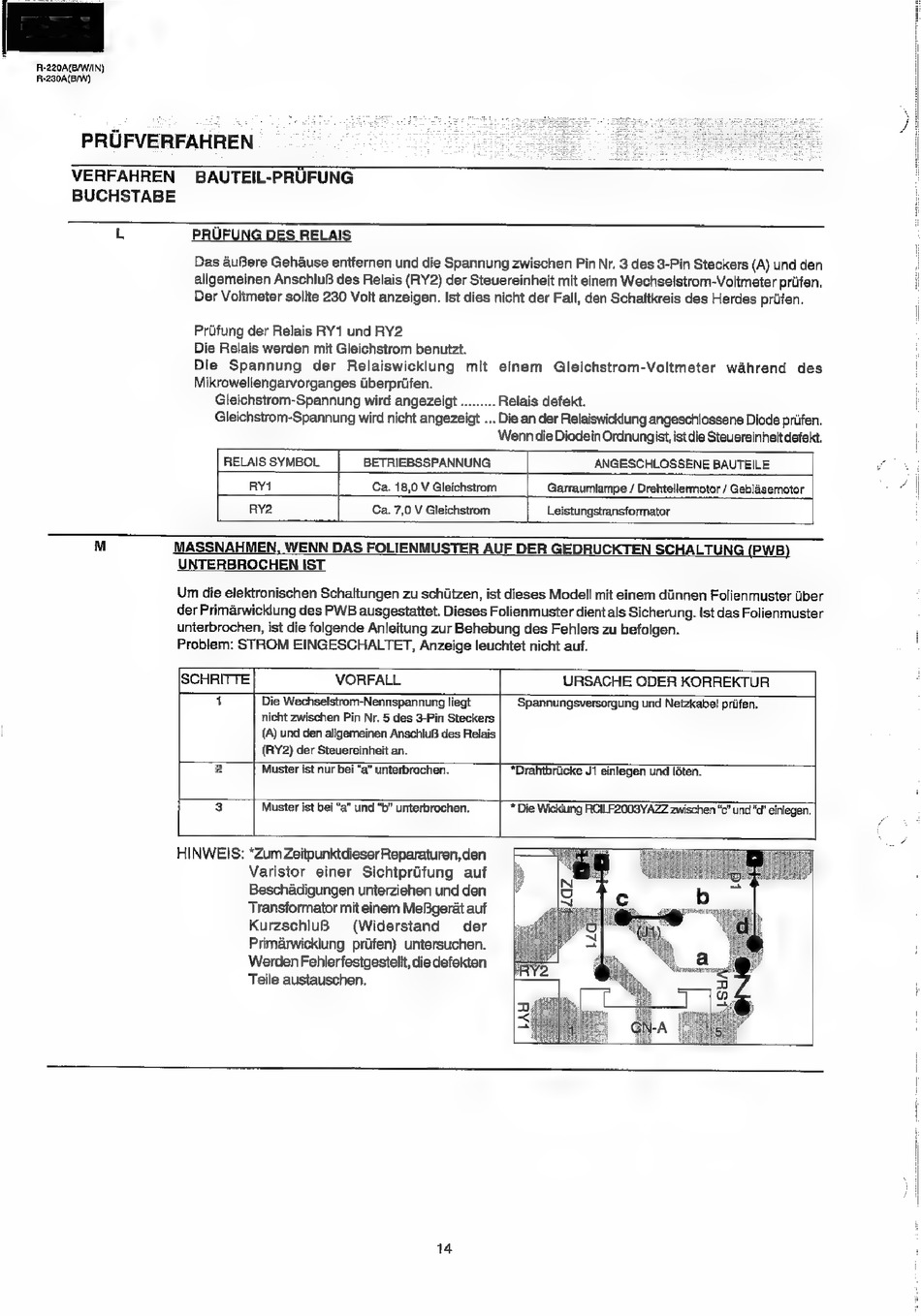

PRUFVERFAHREN
VERFAHREN
BAUTEIL-PRUFUNG
BUCHSTABE
L
PRUFUNG DES RELAIS
Priifung der Relais RY1 und RY2
Die Relais werden mit Gleichstrom benutzt.
Gleichstrom-Spannung wird angezeigt ......... Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt ... Die an der Relaiswicklung angeschlossene Diode priifen.
Wenn die Diodein Ordnungist, ist die Steuereinheit defekt.
RELAIS SYMBOL
BETRIEBSSPANNUNG
ANGESCHLOSSENE BAUTEILE
RY2
Ca. 7,0 V Gleichstrom
Leistungstransformator
MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG (PWB)
UNTERBROCHEN IST
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
SCHRITTE
VORFALL
URSACHE ODER KORREKTUR
4
Die Wechselstrom-Nennspannung liegt
Spannungsversorgung und Neizkabe! prilfen.
nicht zwischen Pin Nr. 5 des 3-Pin Steckers
(A) und den aligemeinen AnschluB des Reiais
(RY2) der Steuereinheit an.
2
Muster ist nur bei "a" unterbrachen.
*Drahtbricke J7 einlegen und léten.
3
Muster ist bei "a" und "b" unterbrochen.
* Die Wicklung RCILF2003YAZZ zwischen "c" und "cd einlegen.
HINWEIS: *Zum Zeitpunktdieser Reparaturen,den
Varistor
einer
Sichtprifung
auf
Beschadigungen unterziehen und den
Transformator mit einem Mefgerat auf
Kurzschlu8
(Widerstand
der
Primarwicklung prijfen) untersuchen.
Werden Fehlerfestgestellt, die defekten
Teile austauschen.
14
