R-220A (B/W/IN)
R-230A(B/W)

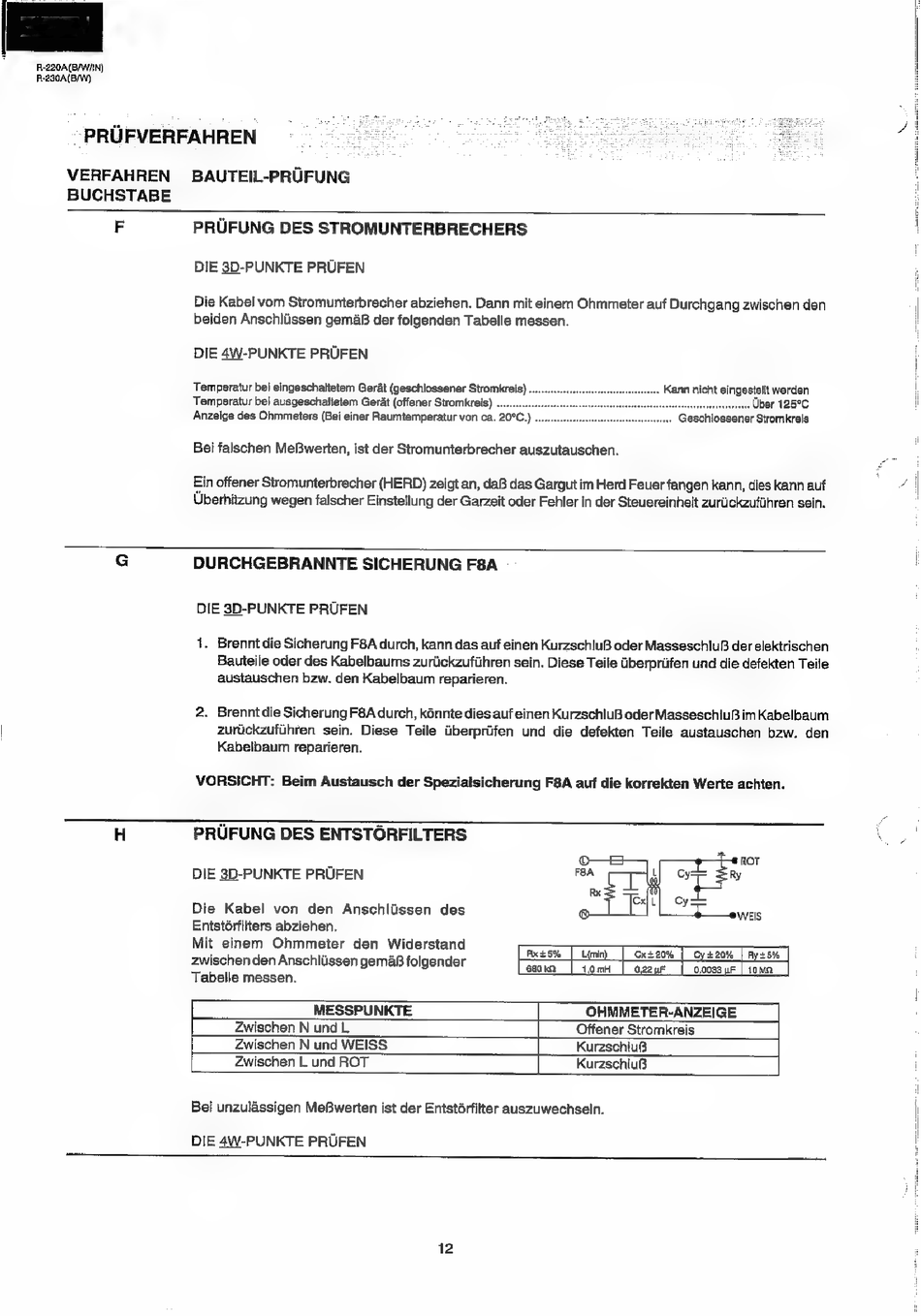

PRUFVERFAHREN
i
e e
eer
are
VERFAHREN
BAUTEIL-PRUFUNG
BUCHSTABE
F
PRUFUNG DES STROMUNTERBRECHERS
DIE 3D-PUNKTE PRUFEN
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den
beiden Anschliissen gemaB der folgenden Tabelle messen.
DIE 4W-PUNKTE PRUFEN
Temperatur bei eingeschaltetem Gerat (geschlossener Stromkreis) ...
- Kann nicht eingestellt werden
Temperatur bei ausgeschaltetem Gerat (offener Stromkreis) .....
.. Uber 125°C
Anzeige des Ohmmeters (Bei einer Raumtemperatur von ca. 20°C.)
Geschlossaner Stromkreis
Bei falschen MeBwerten, ist der Stromunterbrecher auszutauschen.
;
;
Ein offener Stromunterbrecher (HERD) zeigt an, daB das Gargut im Herd Feuer fangen kann, dies kann auf
are :
Uberhitzung wegen falscher Einstellung der Garzeit oder Fehler in der Steuereinheit zuriickzuftihren sein.
:
G
DURCHGEBRANNTE SICHERUNG F8A
DIE 3D-PUNKTE PRUFEN
1. Brennt die Sicherung F8A durch, kann das auf einen KurzschluB oder MasseschluB der elektrischen
Bauteile oder des Kabelbaums zurlickzufithren sein. Diese Teile Gberpriifen und die defekten Teile
austauschen bzw. den Kabelbaum reparieren.
2. Brenntdie Sicherung F8A durch, kénnte dies auf einen KurzschluB oder Masseschlu3 im Kabelbaum
zurdickzufihren sein. Diese Teile iberpriifen und die defekten Teile austauschen bzw. den
Kabelbaum reparieren.
VORSICHT:
Beim Austausch der Speziaisicherung F8A auf die korrekten Werte achten.
H
PRUFUNG
DES ENTSTORFILTERS
j
z
°
=
DIE 3D-PUNKTE PRUFEN
8A
Cy
Ry
me =e,
+
@WEIS
Cy
3s
Die Kabel
von
den Anschliissen
des
®
Entst6rfilters abziehen,
Mit einem
Ohmmeter
den Widerstand
[rxes% | min) [ cxe2o% | cyx20% | ny 6% |
Bei unzulassigen MefBwerten ist der Entstérfiltter auszuwechseln.
DIE 4W-PUNKTE PRUFEN
