7.8

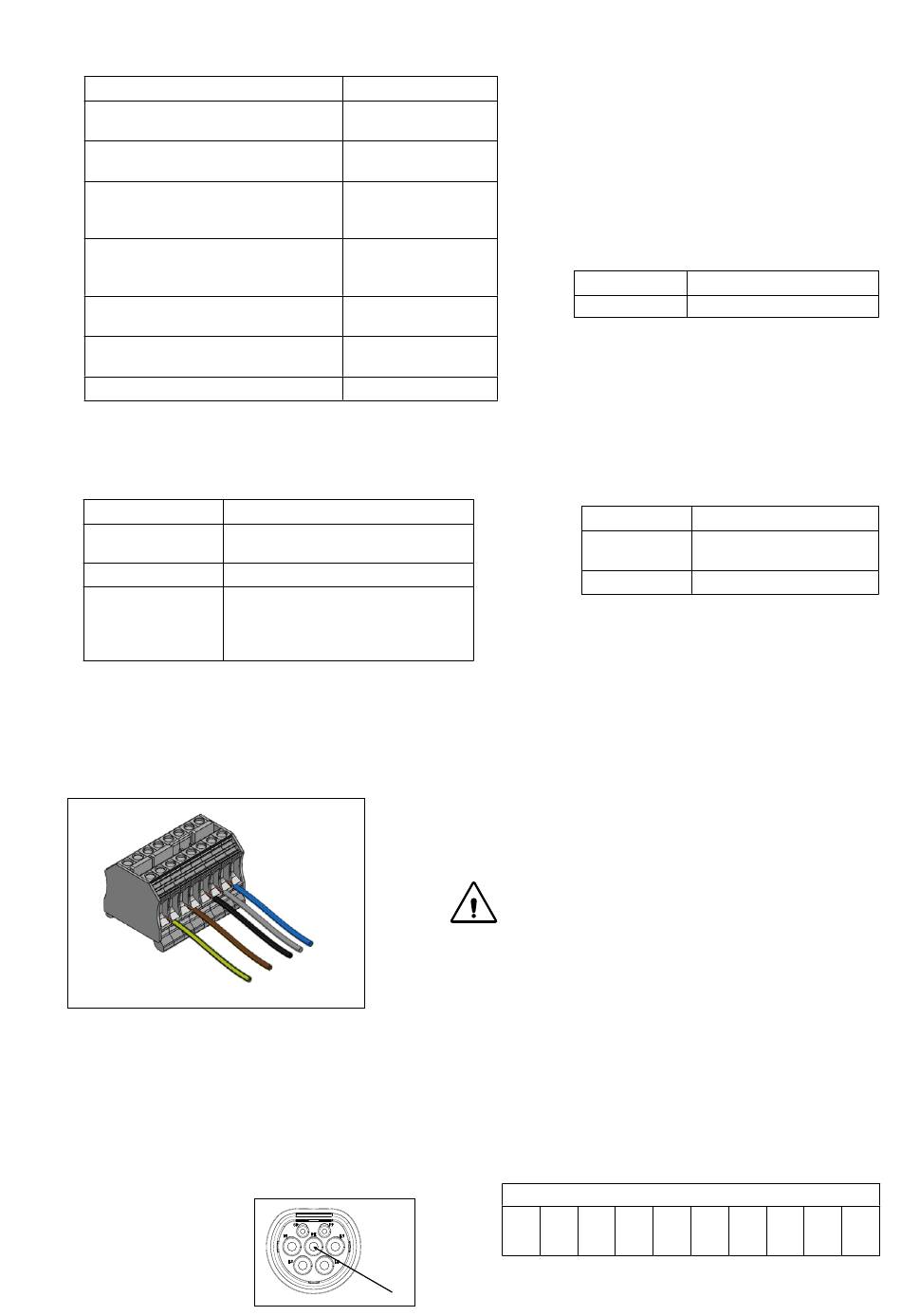

Caractéristiques des câbles
7.8.1
Câble d'entrée AC (modèles IEC)
Paramètre
Type de raccordement de la station
de recharge VE
Diamètre des conducteurs de phase
Taille du câble pour
le bornier à vis (recommandée pour les
stations de recharge VE 32 A)
Taille du câble pour
le bornier à vis (recommandée pour les
stations de recharge VE 16 A)
Diamètre du conducteur de protection
Taille du câble pour
le bornier à vis (autorisée)
Longueur de la mise à nu
7.9
Spécification de la sortie AC
7.9.1
Spécification de la sortie AC (modèles IEC)
Paramètre
Tension de sortie AC (3
phases)
Norme de connexion
Valeur de la tension de
sortie AC (1 phase)
8.
Maintenance de l'EVSE
8.1
Essais techniques
8.1.1
Mesure de la résistance de la mise à la terre
du point équipotentiel principal
La résistance de l'équipement doit être mesurée à ce point.
8.1.2
Mesure de la continuité des conducteurs de
protection
La mesure doit être prise entre le point équipotentiel principal
et le point PE de la prise de charge, ou - si le poste est équipé
d'un câble de charge - au niveau de la fiche. La mesure doit être
effectuée conformément à la norme PN-EN 61557-4:2007. La
tension de mesure du circuit ouvert doit être comprise entre 4
et 24 V (AC ou DC). La mesure de la continuité doit être effectuée
avec un courant d'au moins 200mA. La précision de la mesure
doit être supérieure à 30 %. La résistance maximale admissible
est de 1 Ω.
Marquage des contacts de la
prise de type 2 du poste de
charge
54
Caractéristiques [mm]
Bornier à vis
Voir les réglementations
locales
Section minimale 6mm2
Section minimale 2,5mm2
Identique au diamètre
des conducteurs de phase
Section 2,5mm2 à 6mm2
10 mm
Caractéristiques [mm]
400 V AC
230 V AC
•
Type de câble 1
•
Type de prise 2
•
Type de prise 2 avec écran Conformé-
ment à IEC 62196-1, IEC 62196-2
PE
•
Consultez les réglementations électriques locales pour
déterminer la taille correcte du câble en fonction de
l'environnement, du type de câble et des caractéristiques
nominales de l'EVSE.
•
La section transversale du fil est donnée pour un fil de
cuivre.
7.8.2
Paramètre
Longueur
7.10
Caractéristiques du moment
Paramètre
Bornier d'entrée
AC
Vis de montage
8.1.3
Mesure de la résistance de la mise à la terre de service
Si la mise à la terre de service a été réalisée, une mesure doit être
effectuée. La mesure peut être effectuée en utilisant la méthode tech-
nique, de compensation, de pince ou autre conformément aux régle-
mentations applicables - EN 61557-5. La résistance maximale admissi-
ble est de 30 Ω.
Note : Avant d'effectuer des mesures dans une installation équipée de
parasurtenseurs, ceux-ci doivent être déconnectés des phases L1, L2, L3 et du
fil N,
rétablir la connexion lorsque les mesures sont terminées.
Si le poste est équipé de compteurs électriques, les fils doivent être
détachés des bornes d'entrée du compteur et utilisés comme point de
mesure. Sinon, la résistance phase-phase sera trop faible et d'environ
1500 k Ω et la résistance phase-neutre sera d'environ 750 kΩ. La nor-
me PN-IEC 60364-6-61 définit la méthode de mesure et les valeurs
requises pour les tensions d'essai et la résistance d'isolement mini-
male des installations électriques lors des essais de réception et des
essais périodiques. Généralement, la tension d'essai est de 500 VDC et
la résistance d'isolement minimale est de 1 MΩ.
Les mesures doivent être prises entre les fils, conformément au table-
au ci-dessous :
Combinaisons de mesures
PE-
PE-
PE-
L1
L2
L3
Spécification du câble
de charge VE (modèles IEC)
Caractéristiques [mm]
5 et autres longueurs
Caractéristiques [mm]
1,2
4,4
N-
L1-
L1-
L2-
N-
PE
L2
L3
L3
L1
N-
N-
L2
L3
