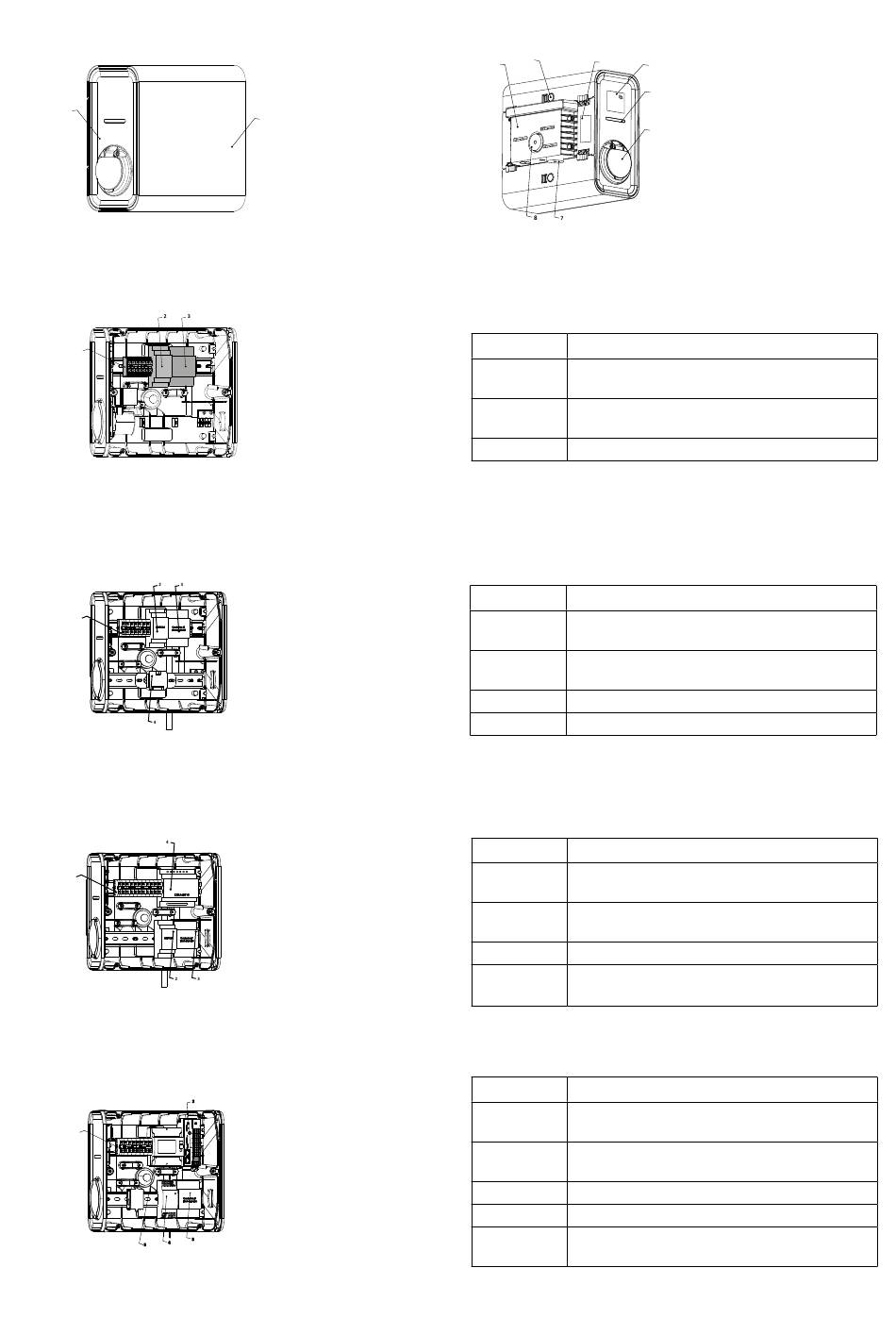

Présentation de l'EVSE, de l'extérieur
1
Présentation de l'EVSE, de l'intérieur
1
Présentation de l'EVSE, de l'intérieur, version Clue
1
1
1
Présentation de l'EVSE, de l'intérieur, version Clue
1
1
1
1 1
Présentation de l'EVSE, de l'intérieur, version Business
1 1
1 1
2
1 – Boîtier
2 – Capot du boîtier
1 – Connecteur d'alimentation
2 – Unité de contrôle
3 – Contacteur
1 – Connecteur d'alimentation
2 – Unité de contrôle
3 – Contacteur
4 – Module Clue
1 – Connecteur d'alimentation
2 – Unité de contrôle
3 – Contacteur
4 – Module IoT
1 – Connecteur d'alimentation
2 – Unité de contrôle
3 – Contacteur
4 – Alimentation DC
5 – Compteur électrique
2
3
1
Élément Fonction
Connecteur Groupe de bornes chargées de distribuer l'électricité à la voi-
d'alimentation ture et aux modules internes du chargeur.
Uunité de Module prenant en charge le contrôle de la charge de la voi-
contrôle ture.
Contacteur Permet de mettre la voiture sous tension.
Élément Fonction
Connecteur Groupe de bornes chargées de distribuer l'électricité à la voi-
d'alimentation ture et aux modules internes du chargeur.
Uunité de Module prenant en charge le contrôle de la charge de la voi-
contrôle ture.
Contacteur Permet de mettre la voiture sous tension.
Module Clue Module gérant l'autorisation de la charge via l'application Clue
Élément Fonction
Connecteur Groupe de bornes chargées de distribuer l'électricité à la voi-
d'alimentation ture et aux modules internes du chargeur.
Uunité de Module prenant en charge le contrôle de la charge de la voi-
contrôle ture.
Contacteur Permet de mettre la voiture sous tension.
Module IoT Module supportant l'application, la connexion WiFi et la me-
sure de l'énergie
Élément Fonction
Connecteur Groupe de bornes chargées de distribuer l'électricité à la voi-
d'alimentation ture et aux modules internes du chargeur.
Uunité de Module prenant en charge le contrôle de la charge de la voi-
contrôle ture.
Contacteur Permet de mettre la voiture sous tension.
Alimentation DC Alimente le module de contrôle.
Compteur Il mesure l'énergie consommée pendant une session de
électrique charge.
4
1 - Fixation murale
5
2 - Verrouillage du boîtier
3 - Étiquette des données du produit
4 - Lecteur RFID
6
5 - Panneau LED
6 - Prise de charge
7 - Trou pour le câble AC
8 - Trou pour le câble AC (sortant du mur)
