8.2
Badanie rezystancji izolacji
8.2.1
Badanie rezystancji izolacji instalacji
elektrycznej zasilającej stację ładowania
Uwaga: Przed rozpoczęciem badania,
należy odłączyć ładowarkę od zasilania.
Badanie powinno być przeprowadzone w trybie trzy-
lub pięcioprzewodowym, w zależności od rodzaju insta-
lacji. Zaleca się używanie sprzętu do pomiaru rezystancji
10
izolacji, który ma aktualny certyfikat kalibracji. Miernik
można podłączyć np. do zacisków wyjściowych wyłącz-
nika nadprądowego umieszczonego w szafie rozdziel-
czej.
8.2.2
Badanie rezystancji izolacji stacji ładującej

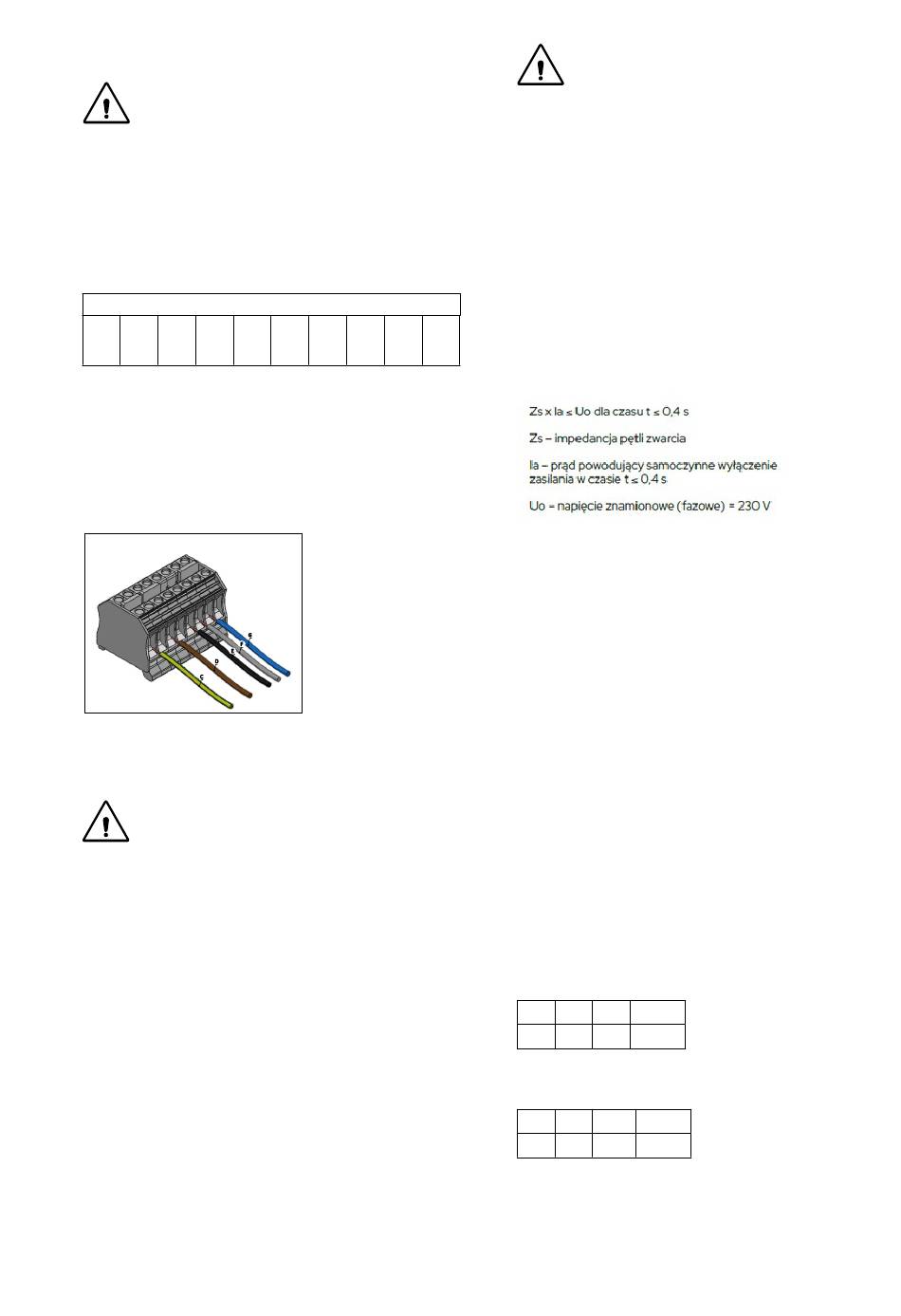

Kombinacje pomiarowe
PE-
PE-
PE-
L1
L2
L3
Można również sprawdzić rezystancję izolacji w głowicy stacji. Pro-
cedura jest taka sama jak w przypadku poprzedniego pomiaru, czyli
należy odłączyć napięcie i użyć trybu pięcioprzewodowego. Należy
wykorzystać urządzenia przeznaczone do pomiarów rezystancji izola-
cji, które mają aktualny certyfikat kalibracji. Maksymalne napięcie pro-
biercze wynosi 500 VDC. Rezystancja izolacji nie może być niższa niż 1
MΩ, a zwykle przekracza 100 MΩ.
11
8.3
Badanie działania urządzeń ochronnych
różnicowoprądowych
Uwaga: Zgodnie z normą PN-EN IEC 61851-1:2019-10 każdy punkt
ładowania musi być chroniony przed prądem różnicowym typu B
(prąd przemienny, wyprostowany jednopołówkowy i stały).
Każda stacja Lenergizee zawiera detektor RCMU. Dzięki temu ochrona
ma miejsce na dwóch poziomach:
• Poza stacją ładowania w rozdzielnicy należy zamontować RCD typu A
chroniące przed prądem upływu przemiennym oraz wyprostowanym
jednopołówkowym. To urządzenie odłącza zasilanie od stacji.
• W samej stacji znajduje się detektor RCMU dla prądu stałego, wy-
zwalany prądem przekraczającym 6mA. To zabezpieczenie przerywa
ładowanie samochodu.
• Dwa powyższe zabezpieczenia zapewniają spełnienie wymagań bez-
pieczeństwa przedstawionych w powyższej normie. Należy zwrócić
szczególną uwagę na nazwy aparatów. Test zabezpieczeń może być
przeprowadzony. gdy rozpoczęty jest test ładowania – załączone na-
pięcie w gnieździe ładowania – stan C. Do tego celu należy użyć odpo-
wiedniego testera wyłączników różnicowoprądowych oraz symulatora
pojazdu – adaptera. RCD oraz RCMU testowane są osobno, badana
jest czułość zabezpieczeń oraz ich czas zadziałania.
8.3.1
Testy RCD
Wyłącznik RCD każdorazowo wyłącza zasilanie ładowarki, wobec tego
po każdym zadziałaniu tego zabezpieczenia należy ponownie rozpo-
cząć proces ładowania. Aby wykonać test należy:
• Zapewnić dostęp do zabezpieczenia RCD,
• Włączyć stację,
• Podłączyć miernik testujący RCD do symulatora pojazdu,
N-
L1-
L1-
L2-
N-
PE
L2
L3
L3
L1
Przewód uziemiający zielono-żółty
(C)
L1 brązowy (D)
L2 czarny (E)
L3 szary (F)
Przewód neutralny niebieski (G)
Badanie należy przeprowadzić za
pomocą miernika
umożliwiającego pracę w obwodach
z wyłącznikiem RCD.
8.2.3
Pomiarów impedancji pętli zwarcia można dokonać na złączu zasila-
jącym lub na stykach licznika energii, jeśli występuje. Możliwe też jest
wykonanie testu w gnieździe (kablu) ładującym za pomocą odpowied-
niego testera umożliwiającego rozpoczęcie procesu ładowania.
Inną opcją jest zastosowanie przyrządu pomiarowego wyposażonego
w funkcję umożliwiającą dokonanie pomiaru w obwodzie wyposażo-
nym w wyłącznik różnicowoprądowy bez wywołania zadziałania tego
wyłącznika. Należy sprawdzić czy, prąd zwarciow Inną opcją jest za-
stosowanie przyrządu pomiarowego wyposażonego w funkcję umoż-
liwiającą dokonanie pomiaru w obwodzie wyposażonym w wyłącznik
różnicowoprądowy bez wywołania zadziałaniatego wyłącznika. y w
miejscu pomiaru będzie wystarczający do zadziałania zabezpieczenia
N-
N-
nadmiarowoprądowego w wymaganym czasie. Do oceny skuteczności
L2
L3
ochrony przyjąć wynik najkorzystniejszy. Konieczność spełnienia wa-
runku:
8.2.4
W sieciach TT, gdzie impedancja pętli zwarciowej jest wysoka, można
zastosować wyłącznik RCD jako jedyny środek ochrony przeciwporaże-
niowej, zgodnie z normą PN-HD 60364-6:2016 „Instalacje elektryczne
niskiego napięcia – Część 6: Sprawdzanie".
Jeśli stacja ładująca ma własne aparaty zabezpieczające, warto rozwa-
żyć dodatkowy RCD na początku linii kablowej, zapewniając selektyw-
ność zabezpieczeń.
• Za pomocą symulatora należy rozpocząć ładowanie (wskaźnik LED
powoli pulsuje na zielono),
• Postępować zgodnie z instrukcjami miernika do pomiaru RCD
• Po każdym zadziałaniu RCD załączyć je ponownie, po czym rozpocząć
proces ładowania.
Proces należy powtarzać do momentu zakończenia pomiaru przez
miernik. Pomiar rzeczywistej czułości RCD:
RCDA = 0, 35IΔn ≤ IΔr ≤ 1, 4IΔn
RCDB = 0, 5IΔn ≤ IΔr ≤ 2IΔn
gdzie IΔn = 30mA – znamionowa czułość aparatu
Pomiar czasu zadziałania aparatu: Znormalizowane, maksymalne cza-
sy [s]
Wyłączenia dla prądu różnicowego RCDA:
IΔn
2IΔn
0,3
0,15
Znormalizowane, maksymalne czasy [s]
wyłączenia dla prądu różnicowego RCDB:
2IΔn
4IΔn
0,3
0,15
Na wyłączniku RCD należy również potwierdzić działanie przycisku
„TEST", przy włączonym napięciu i rozpoczętym procesie ładowania.
Wciśnięcie przycisku musi skutkować wyłączeniem się zabezpieczenia
RDC, czyli odłączeniem napięcia i zmianą pozycji dźwigni na Off lub 0.
Pomiar skuteczności ochrony przeciwporażeniowej
Uwaga: Pomiar należy przeprowadzić zgodnie z normą: PNHD
60364-6:2016-07, PN-HD 60364-4-41:2017 dla wszystkich faz
zasilających punkt ładowania.
Ochrona przeciwporażeniowa w sieci TT
5Δn
IΔn ≤ 5A
0,04
0,04
10Δn
IΔn ≤ 5A
0,04
0,04
13
