lenergizee HOME BASIC Montageanleitung Seite 33

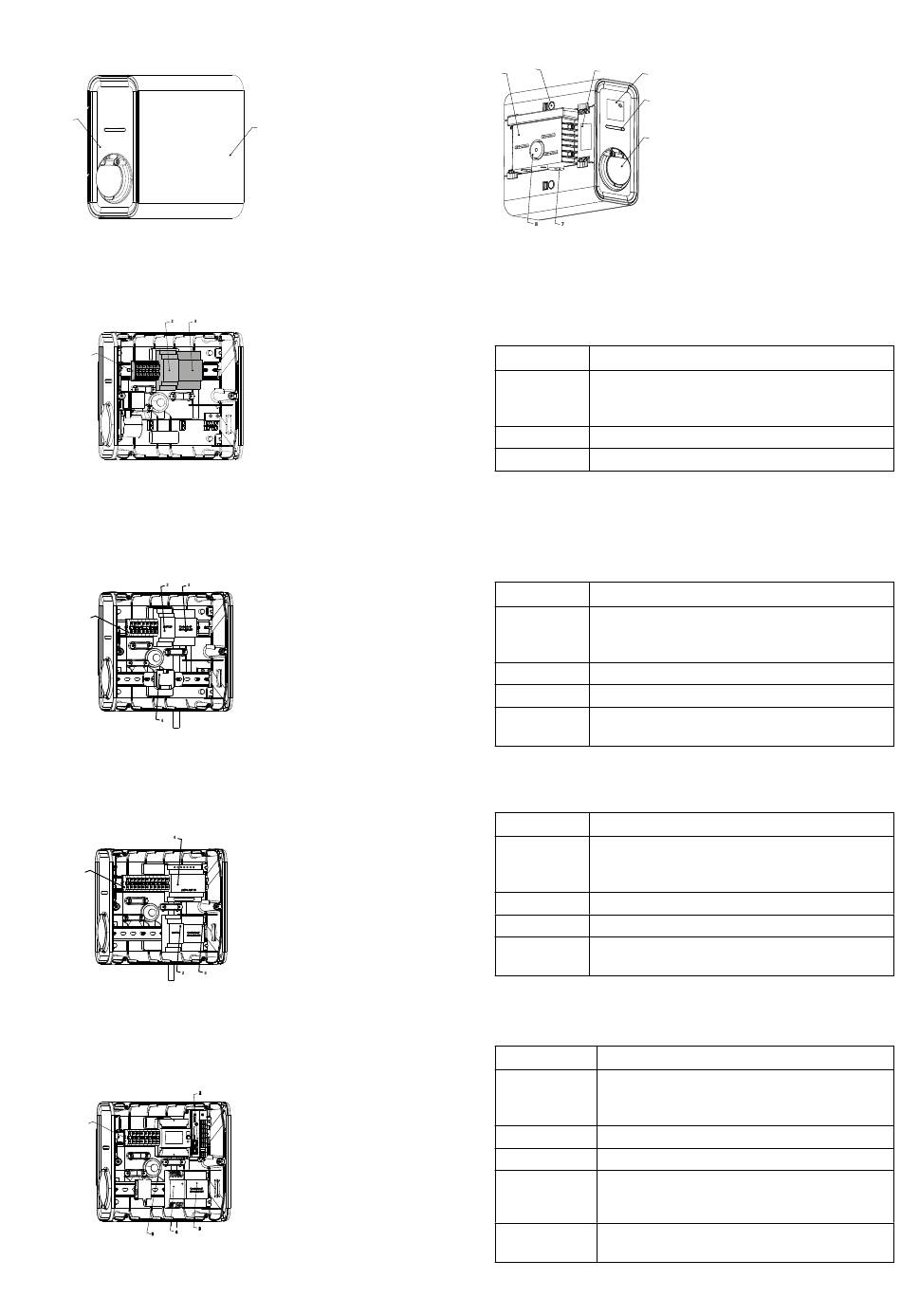

EVSE-Übersicht, von außen
1
EVSE-Übersicht, von innen
1
EVSE-Übersicht, von innen, Clue-Version
1
1
1
EVSE-Übersicht, von innen, Clue-Version
1
1
1
1 1
EVSE-Übersicht, von innen, Business-Version
1 1
1 1
2
1 – Gehäuse
2 – Gehäusedeckel
1 – Stromversorgungsanschluss
2 – Steuerung
3 – Schütz
1 – Stromversorgungsanschluss
2 – Steuerung
3 – Schütz
4 – Clue-Modul
1 – Stromversorgungsanschluss
2 – Steuerung
3 – Schütz
4 – IoT-Modul
1 – Stromversorgungsanschluss
2 – Steuerung
3 – Schütz
4 – DC-Stromversorgung
5 – Energieverbrauchsmessgerät
2
3
1
4
5
6
Komponente Funktion
Stromversor- Eine Klemmengruppe, zuständig für die Verteilung der elek-
gungsanschluss trischen Energie an das Fahrzeug und die internen Module
des Ladegeräts.
Steuerung Modul zur Ladesteuerung des Fahrzeugs.
Schütz Zum Einschalten der Stromversorgung des Fahrzeugs.
Komponente Funktion
Stromversor- Eine Klemmengruppe, zuständig für die Verteilung der elek-
gungsanschluss trischen Energie an das Fahrzeug und die internen Module
des Ladegeräts.
Steuerung Modul zur Ladesteuerung des Fahrzeugs.
Schütz Zum Einschalten der Stromversorgung des Fahrzeugs.
Clue-Modul Ein Modul für die Authentifizierung des Ladevorgangs über
die Clue-App
Komponente Funktion
Stromversor- Eine Klemmengruppe, zuständig für die Verteilung der elek-
gungsanschluss trischen Energie an das Fahrzeug und die internen Module
des Ladegeräts.
Steuerung Modul zur Ladesteuerung des Fahrzeugs.
Schütz Zum Einschalten der Stromversorgung des Fahrzeugs.
IoT-Modul Das Modul für die App, WiFi-Verbindung und Energiemes-
sungen
Komponente Funktion
Stromversorgungs- Eine Klemmengruppe, zuständig für die Verteilung der elek-
anschluss trischen Energie an das Fahrzeug und die internen Module
des Ladegeräts.
Steuerung Modul zur Ladesteuerung des Fahrzeugs.
Schütz Zum Einschalten der Stromversorgung des Fahrzeugs.
DC- Versorgt das Steuermodul mit Strom.
Stromversorgung
Energiever- Er misst die während eines Ladevorgangs verbrauchte
brauchsmessgerät Energie.
1 – Wandbefestigung
2 – Gehäusesperre
3 – Etikett mit Produktdaten
4 – RFID-Lesegerät
5 – LED-Panel
6 – Ladesteckdose
7 – AC-Kabeldurchführung
8 – AC-Kabeldurchführung (aus der Wand)
33
