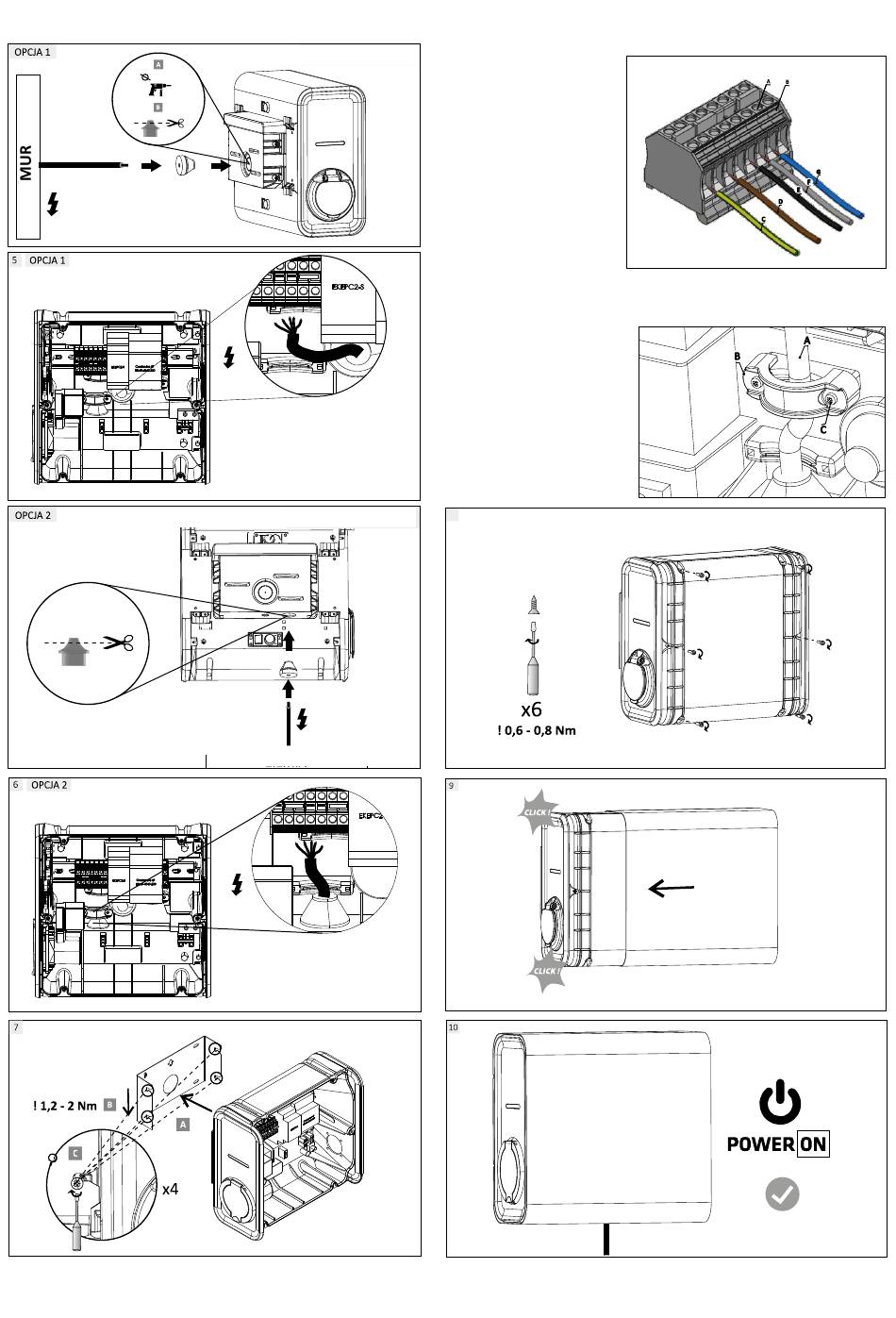

CÂBLE SORTANT DU MUR
CÂBLE SORTANT DU MUR
25 mm
CÂBLE SORTANT DU SOL
CÂBLE SORTANT DU SOL
SOL
SOL
Brancher le câble d'entrée AC, 3ème
phase
1.
desserrer les vis (A)
2.
insérer le connecteur du câble dans
le bornier ( B )
3.
Brancher les câbles suivants :
•
câble vert-jaune de mise à la
terre (C)
•
L1 marron (D)
•
L2 noir (E)
•
L3 gris (F)
•
câble neutre bleu (G)
4.
Serrer les vis (A) au couple correct,
voir la section 7.10
Informations sur les protections
supplémentaires, voir la section 7.4.1
Fixer les câbles à l'aide d'une pince
d'ancrage
•
fixer les câbles (A) à l'aide d'une
pince d'ancrage ( B )
•
installer les deux vis (C) de la pince
d'ancrage
8
9
51
