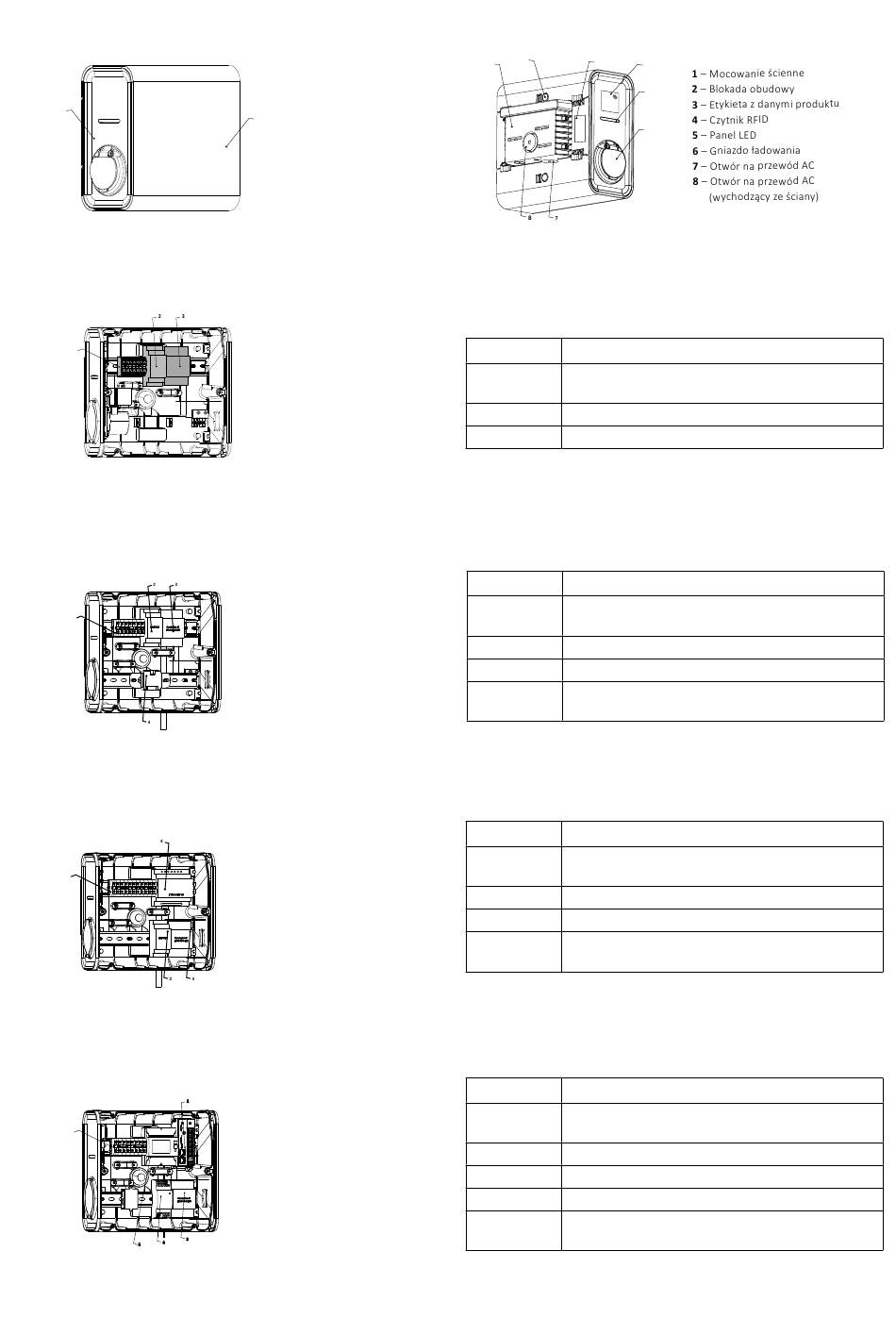

Przegląd EVSE, od zewnątrz
1
Przegląd EVSE, od wewnątrz, wersja Home Basic/Home RFID
1
Przegląd EVSE, od wewnątrz, wersja Clue
1
1
1
Przegląd EVSE, od wewnątrz, wersja IoT
1
1
1
1 1
Przegląd EVSE, od wewnątrz, wersja Business
1 1
1 1
2
1 – Obudowa
2 – Pokrywa obudowy
1 – Złącze zasilania
2 – Sterownik
3 – Stycznik
1 – Złącze zasilania
2 – Sterownik
3 – Stycznik
4 – Moduł Clue
1 – Złącze zasilania
2 – Sterownik
3 – Stycznik
4 – Moduł IoT
1 – Złącze zasilania
2 – Sterownik
3 – Stycznik
4 – Zasilacz DC
5 – Miernik poboru energii
2
3
1
Część Funkcja
Złącze zasilania Grupa zacisków odpowiedzialna za rozdział energii elektrycznej
do samochodu i modułów wewnętrznych ładowarki.
Sterownik Moduł obsługujący sterowanie ładowaniem samochodu.
Stycznik Służy do załączania zasilania samochodu.
Część Funkcja
Złącze zasilania Grupa zacisków odpowiedzialna za rozdział energii elektrycznej
do samochodu i modułów wewnętrznych ładowarki.
Sterownik Moduł obsługujący sterowanie ładowaniem samochodu.
Stycznik Służy do załączania zasilania samochodu.
Moduł Clue Moduł obsługujący autoryzowanie ładowania poprzez aplikację
Clue
Część Funkcja
Złącze zasilania Grupa zacisków odpowiedzialna za rozdział energii elektrycznej
do samochodu i modułów wewnętrznych ładowarki.
Sterownik Moduł obsługujący sterowanie ładowaniem samochodu.
Stycznik Służy do załączania zasilania samochodu.
Moduł IoT Moduł obsługujący aplikację, połączenie WiFi
oraz pomiary energii
Część Funkcja
Złącze zasilania Grupa zacisków odpowiedzialna za rozdział energii elektrycznej
do samochodu i modułów wewnętrznych ładowarki.
Sterownik Moduł obsługujący sterowanie ładowaniem samochodu.
Stycznik Służy do załączania zasilania samochodu.
Zasilacz DC Zapewnia zasilanie modułowi sterującemu.
Miernik poboru Realizuje pomiar pobranej energii podczas sesji ładowania.
energii
