5.16.4.1 Betriebsart

Diese Parametereinstellung wird von der Roboter-Steuerung über die Roboterschnittstelle RINTX12 bzw.
BUSINTX11 vorgegeben (siehe Dokumentation der entsprechenden Schnittstellenbeschreibung).
Die gewählten Parameter werden an den Statusanzeigen des Bedienpanels angezeigt.
5.16.5 Schweißart
Diese Parametereinstellung wird von der Roboter-Steuerung über die Roboterschnittstelle RINTX12 bzw.
BUSINTX11 vorgegeben (siehe Dokumentation der entsprechenden Schnittstellenbeschreibung).
Die gewählten Parameter werden an den Statusanzeigen des Bedienpanels angezeigt.
Dieser Parameter kann während dem Schweißvorgang umgeschaltet werden.

5.16.5.1 Programm- oder Leitspannungsbetrieb

Der Arbeitspunkt kann entweder über bis zu 15 frei definierbare Programme (PROG 1 bis
PROG 15) vorgegeben oder ein Arbeitspunkt mittels Leitspannungen (PROG 0) an der
Roboterschnittstelle (RINTX12 / BUSINTX11) eingestellt werden.
Verschiedene Schweißaufgaben oder Positionen an einem Werkstück benötigen unterschiedliche
Schweißleistungen (Arbeitspunkte) bzw. Schweißprogramme.
Für jedes Programm können
•
Drahtgeschwindigkeit
•
Korrektur der Lichtbogenlänge und
•
Dynamik/Drosselwirkung
separat eingestellt werden.
Sie können 15 verschiedene Programme (PROG 1 bis PROG 15) definieren. Während dem
Schweißvorgang können Sie zwischen diesen Programmen umschalten.
Die Parameter des jeweiligen Programms werden am Bedienpanel angewählt.

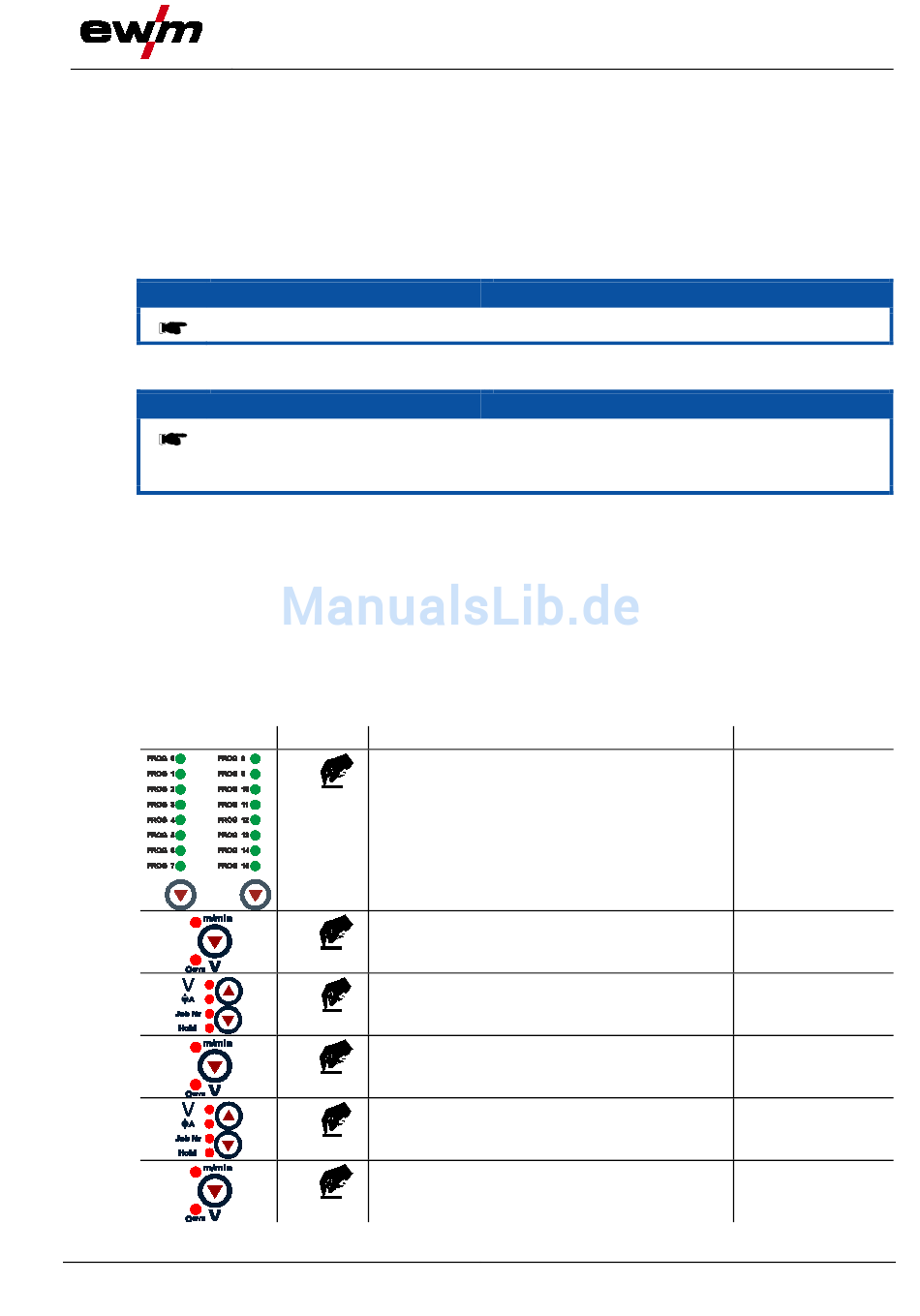

Bedienelement
099-005366-EW500
31.07.2014
Aktion Ergebnis
Anwahl "Programmnummer"
X x
Die Signalleuchte zeigt die Auswahl an.
PROG 1 bis PROG 15 sind verfügbar
Anwahl "Drahtgeschwindigkeit"
1 x Die Signalleuchte zeigt die Auswahl (m/min) an.
Auswahl "Drahtgeschwindigkeit"
Einstellung von 0,1 bis 40,0 m/min
n x
Anwahl "Spannungskorrektur"
1 x Die Signalleuchte zeigt die Auswahl (V) an.
Auswahl "Spannungskorrektur"
n x Einstellung von -9,9 V bis +9,9 V
Anwahl "Dynamik"
1 x
Die Signalleuchte (DYN) blinkt.
Aufbau und Funktion
MIG/MAG-Schweißaufgabendefinition
HINWEIS
HINWEIS
Display
P1 DV2 : 2,0m/m
P1 DV2 : x,x m/m
P1 DV2 : x,x m/m
P1 U2 : + x,x V
P1 U2 : + x,x V
