- Seite 1 Betriebsanleitung Transportsysteme Trolly 55-5 099-008632-EW500 Zusätzliche Systemdokumente beachten! 05.12.2019...
-
Seite 2: Allgemeine Hinweise
Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Zu Ihrer Sicherheit ..........................4 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 4 Symbolerklärung ..........................5 Teil der Gesamtdokumentation ...................... 6 3 Bestimmungsgemäßer Gebrauch ......................7 Verwendung und Betrieb ausschließlich mit folgenden Geräten ........... 7 4 Gerätebeschreibung - Schnellübersicht .................... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 5: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung Technische Besonderheiten beachten betätigen und loslassen (tippen/tasten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten falsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung Signalleuchte blinkt rot... -
Seite 6: Teil Der Gesamtdokumentation
Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Diese Betriebsanleitung ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos. -
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Verwendung und Betrieb ausschließlich mit folgenden Geräten Bestimmungsgemäßer Gebrauch WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen für den Einsatz in Industrie und Gewerbe hergestellt. Es ist nur für die auf dem Typenschild vorgegebenen Schweißverfahren bestimmt. -
Seite 8: Gerätebeschreibung - Schnellübersicht

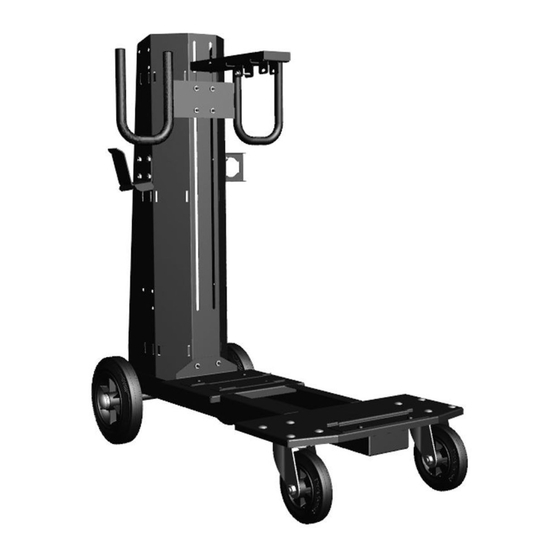

Gerätebeschreibung - Schnellübersicht Vorderansicht / Seitenansicht von links Gerätebeschreibung - Schnellübersicht Vorderansicht / Seitenansicht von links Abbildung 4-1 Pos. Symbol Beschreibung Traverse Obere Gerätebefestigung Sicherungselement Spanngurt zur Befestigung der Schutzgasflasche Transportrollen, Bockrollen Befestigungswinkel (BK260) Untere Gerätebefestigung (Picomig 185, -355; Phoenix 355, -405, -505; Taurus 355, -405, -505;... -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Systemübersicht Aufbau und Funktion Systemübersicht Abbildung 5-1 099-008632-EW500 05.12.2019... - Seite 10 Aufbau und Funktion Systemübersicht Pos. Symbol Beschreibung Transportwagen Transportwagen + eine Systemkomponente (Beispiel Stromquelle) Transportwagen + zwei Systemkomponenten (Beispiel Stromquelle + Kühlmodul) Transportwagen + zwei Systemkomponenten (Beispiel Werkzeugbox + Stromquelle) Traverse und Aufnahme für Drahtvorschubgerät Drehkonsole (360°) für Drahtvorschubgeräte Drehkonsole für D200 Drahtvorschubgeräte Alle Drahtvorschubgeräte - drive Drahtvorschubgeräte (drehbar) - drive 4L/4X Drahtvorschubgeräte (drehbar) - drive 200...
-
Seite 11: Transportwagen Aufbauen
Aufbau und Funktion Transportwagen aufbauen Transportwagen aufbauen WARNUNG Unsachgemäße Manipulationen! Bei unsachgemäßen Manipulationen an dem Produkt kann es zu Stabilitätsverlusten kommen und Personen können schwer verletzt werden! • Nur die mitgelieferten Bau- und Befestigungsteile verwenden! • Keine Belastung ohne Prüfung der Verbindungselemente! Abbildung 5-2 099-008632-EW500 05.12.2019... -
Seite 12: Endmontage
Aufbau und Funktion Endmontage Abbildung 5-3 Beschreibung Artikelnummer Pos. Menge Flachkopfschraube M8 x 16 094-007803-00000 mit Innensechskant Kotflügelscheibe 064-000793-00000 Endmontage WARNUNG Gefahren durch nicht durchgeführte Endkontrolle! Von nicht korrekt befestigten und sich lösenden Teilen können Gefahren ausgehen. • Alle mechanischen Verbindungen auf korrekte Installation prüfen! •... -
Seite 13: Systemkomponente Auf Dem Transportwagen Befestigen
Aufbau und Funktion Systemkomponente auf dem Transportwagen befestigen Systemkomponente auf dem Transportwagen befestigen VORSICHT Unsachgemäß befestigte Geräte! Nicht ordnungsgemäß auf Transportsystemen befestigte Geräte, Gerätekombinationen und Zubehörteile können beim Transport kippen und Personen schädigen! • Zur Befestigung der Geräte ausschließlich mitgelieferte Originalteile verwenden! •... - Seite 14 Aufbau und Funktion Systemkomponente auf dem Transportwagen befestigen Abbildung 5-5 Pos. Symbol Beschreibung Befestigungswinkel (BK260) Untere Gerätebefestigung (Picomig 185, -355; Phoenix 355, -405, -505; Taurus 355, -405, -505; cool50) Flachkopfschraube, M8 x 16 mm Traverse Obere Gerätebefestigung Systemkomponente Stromquelle Zylinderkopfschraube, M6 x 45 Kotflügelscheibe Griffrohr Sechskantmutter, M6...
-
Seite 15: Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion Systemkomponente auf dem Transportwagen befestigen 5.4.1 Zugentlastung Zwischenschlauchpaket Sachschäden durch nicht oder unsachgemäß angebrachter Zugentlastung! Die Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab. Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussstecker oder -buchsen beschädigt werden. •... -
Seite 16: Befestigung Schutzgasflasche
Aufbau und Funktion Befestigung Schutzgasflasche Befestigung Schutzgasflasche WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Schutzgasflaschen mit den serienmäßig am Gerät vorhandenen Sicherungselementen (Kette / Gurt) sichern! • Die Befestigung muss mit zwei Sicherungselementen erfolgen! Befestigungspunkte der Sicherungselemente an die Schutzgasflaschengröße anpassen! -
Seite 17: Transport Und Aufstellen
Aufbau und Funktion Transport und Aufstellen Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe, Gurte oder Halterungen sind ausschließlich zum Transport per Hand geeignet! •... -
Seite 18: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 19: Wartungsarbeiten, Intervalle
Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-008632-EW500 05.12.2019... -
Seite 20: Entsorgung Des Gerätes
Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten kostenfrei entgegengenommen werden. • Informationen zur Rückgabe oder Sammlung von Altgeräten erteilt die zuständige Stadt-, bzw. Gemeindeverwaltung. • Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. 099-008632-EW500 05.12.2019... -
Seite 21: Technische Daten
Technische Daten Trolly 55-2 Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Trolly 55-2 max. Höhe (Gasflasche) 1660 mm 65.35 inch max. Durchmesser (Gasflasche) 229 mm 9 inch Füllmenge (Gasflasche) 10 l-50 l 2.6 gal.-13.2 gal. max. -
Seite 22: Zubehör
Allgemeines Zubehör Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer ON PS Trolly 55-5 / 55-6 Drehkonsole 092-002712-00000 ON PS Trolly 55-5 / Drehkonsole 092-002634-00000 55-6 drive D200 ON Case... -
Seite 23: Anhang
Anhang Händlersuche Anhang Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-008632-EW500 05.12.2019...
