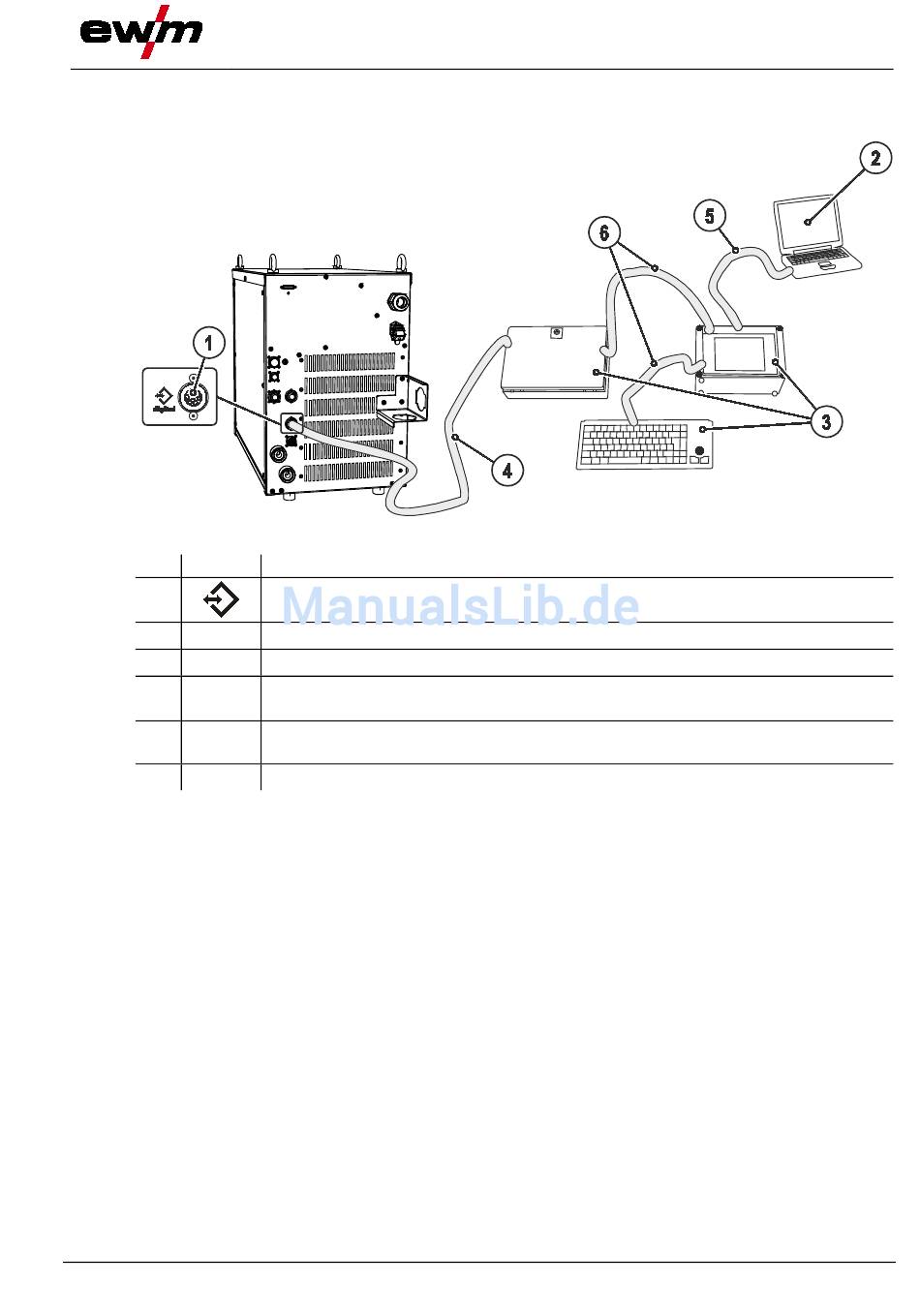

5.14.6 Anschluss Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Netzwerkfähiges Schweißdatenüberwachungs- und Dokumentationssystem für digitale Stromquellen.
Pos. Symbol
1
2
3
4
5
6
099-005366-EW500
31.07.2014
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Windows-PC
Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Einbindungsmöglichkeit von WELDQAS in vorhandene Netzwerksysteme über
Netzwerkkabel
Im Lieferumfang von WELDQAS enthaltene Verbindungskabel
Aufbau und Funktion
Abbildung 5-14
Schnittstellen
