Aufbau und Funktion
Schnittstellen
Pos. Symbol
1
2
3
4
5
6
7
40
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Schaltschrank
Roboterinterface, Tetrix / Phoenix / alpha Q, RINT X12
Industriebusinterface, Tetrix / Phoenix / alpha Q, BUSINT X11
Schnittstellengehäuse
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Verbindungsleitung
Verbindung zwischen Schnittstellengehäuse und Schaltschrank

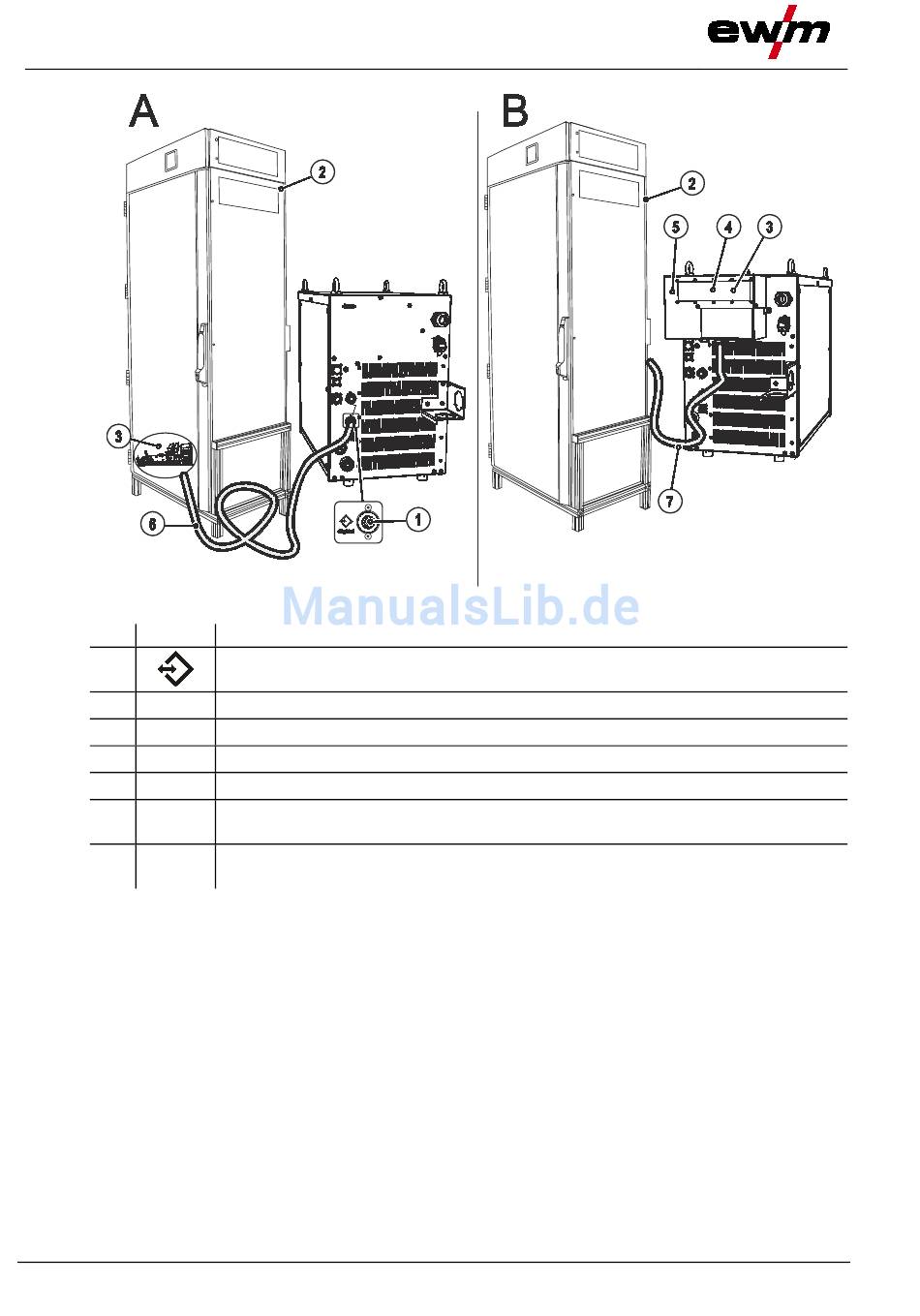

Abbildung 5-11
099-005366-EW500
