- Seite 1 Umbauanleitung Option zur Nachrüstung ON WAK TG.0003/TG.0004/TG.0009/K.0002 ON WAK tigSpeed Radmontagesatz 099-001356-EW500 Zusätzliche Systemdokumente beachten! 08.04.2019...
- Seite 2 Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com...
- Seite 3 Sicherheitsvorschriften Zu Ihrer Sicherheit Sicherheitsvorschriften Zu Ihrer Sicherheit WARNUNG Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! •...
- Seite 4 Je nach Geräteserie muss der Transportwagen zur Befestigung der Geräte angepasst werden. Bei unangepasstem Transportwagen kann das transportierte Gerät kippen und Personen verletzen! Speziell Die Transportsysteme ON WAK TG.0003/TG.0004/TG.0009/K.0002 und ON WAK tigSpeed sind geeignet zum: • Verfahren der genannten Geräte und Gerätekombinationen, •...

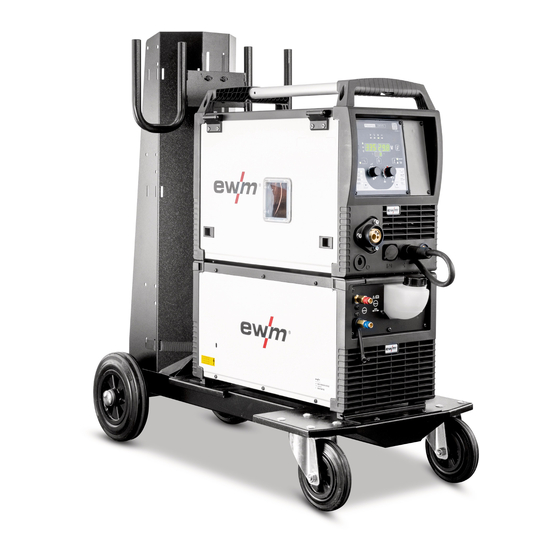

- Seite 5 Bestimmungsgemäßer Gebrauch Anwendungsbeispiel Anwendungsbeispiel Abbildung 2-1 Pos. Symbol Beschreibung Schweißstromquelle / Drahtvorschubgerät Transportwagen (Option) Kühlgerät 099-001356-EW500 08.04.2019...
- Seite 6 Gerätebeschreibung - Schnellübersicht ON WAK TG.0003/TG.0004/TG.0009/K.0002 Gerätebeschreibung - Schnellübersicht ON WAK TG.0003/TG.0004/TG.0009/K.0002 Abbildung 3-1 Pos. Symbol Beschreibung Gerätebefestigung Transportrollen, Bockrollen Transportrollen, Lenkrollen Geräteträger Aufnahme des Schweißgerätes. 099-001356-EW500 08.04.2019...
- Seite 7 Gerätebeschreibung - Schnellübersicht ON WAK tigSpeed ON WAK tigSpeed Abbildung 3-2 Pos. Symbol Beschreibung Zugentlastung Gerätebefestigung Transportrollen, Bockrollen Transportrollen, Lenkrollen Geräteträger Aufnahme des Schweißgerätes. 099-001356-EW500 08.04.2019...
- Seite 8 Gerätebeschreibung - Schnellübersicht ON WAK TG.0003/TG.0004/TG.0009/K.0002 3.2.1 Montage VORSICHT Unsachgemäß befestigte Geräte! Nicht ordnungsgemäß auf Transportsystemen befestigte Geräte, Gerätekombinationen und Zubehörteile können beim Transport kippen und Personen schädigen! • Zur Befestigung der Geräte ausschließlich mitgelieferte Originalteile verwenden! • Systeme ausschließlich zum Transport angegebenen Geräte verwenden! •...
- Seite 9 Gerätebeschreibung - Schnellübersicht ON WAK TG.0003/TG.0004/TG.0009/K.0002 Abbildung 3-4 Pos. Symbol Beschreibung Linsenkopfschraube Gerätebefestigung • Gerät auf den Geräteträger stellen und fixieren. 099-001356-EW500 08.04.2019...
- Seite 10 Gerätebeschreibung - Schnellübersicht ON WAK tigSpeed ON WAK tigSpeed Abbildung 3-5 Abbildung 3-6 Pos. Symbol Beschreibung Linsenkopfschraube Zugentlastung Gerätebefestigung • Gerät auf den Geräteträger stellen und fixieren. • Zugentlastung mit 2 St. M8 x 16 zusammen mit der Gerätebefestigung an den Geräteträger montieren.
- Seite 11 Funktionstest durchführen! Diese Anleitung den Geräteunterlagen beilegen! Bei Ersatzteilbestellung unbedingt Artikelnummer und Seriennummer des Gerätes angeben! Technische Daten 4.1.1 ON WAK TG.0003/TG.0004/TG.0009/K.0002 Maße (LxBxH) 750 x 385 x 208 mm 25.53 x 15.16 x 8.19 inch Gewicht ohne Zubehör ca. 16 kg 35.27 lb...
