EWM 552 puls MM Betriebsanleitung Seite 22

Gerätebeschreibung - Schnellübersicht

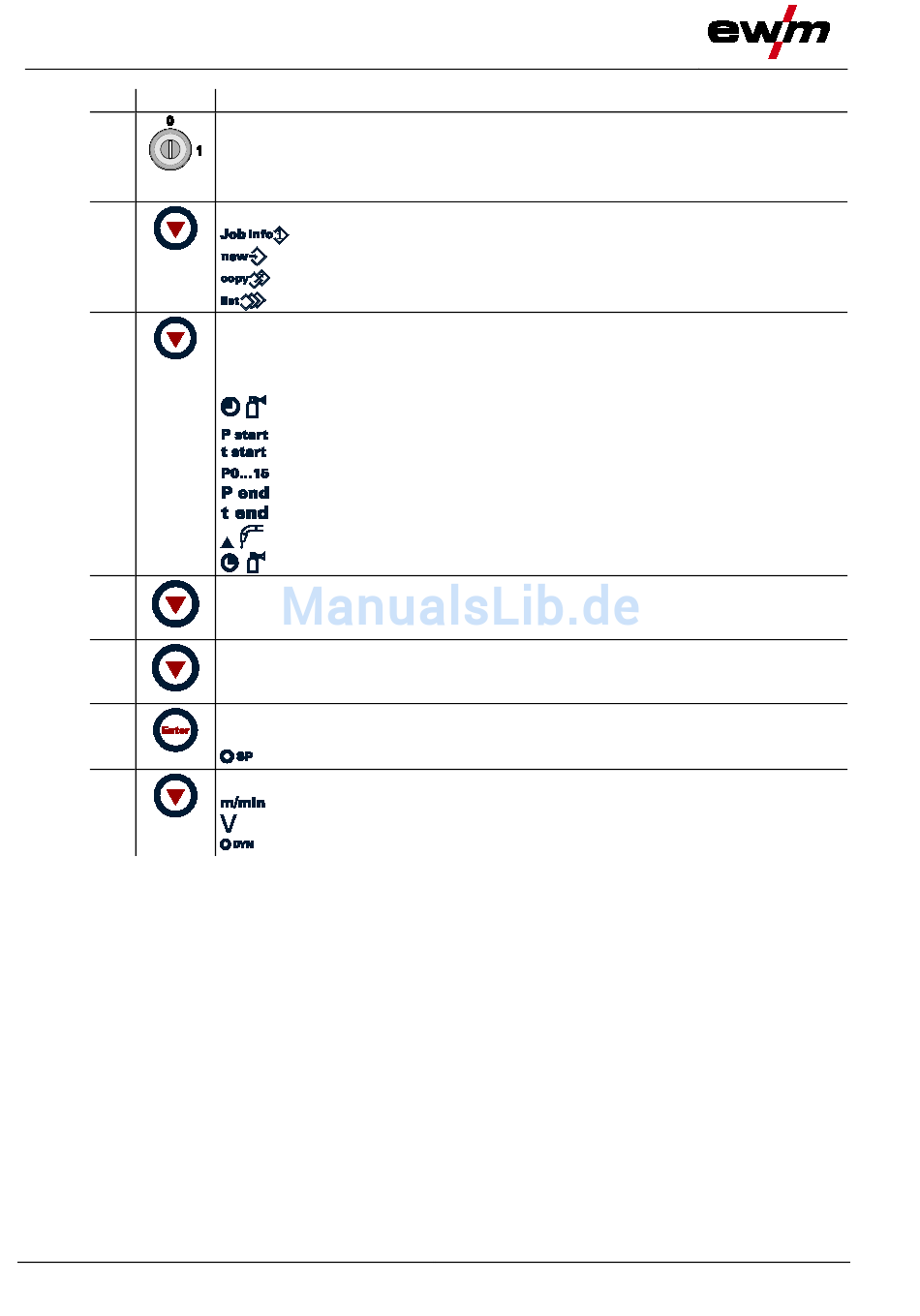

Gerätesteuerung - Bedienelemente
Pos. Symbol
6
7
8
9
10
11
12
22
Beschreibung 0
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
"siehe Kapitel 5.15, Schweißparameter gegen unbefugten Zugriff sperren".
Drucktaste „JOB-Manager" (Schweißaufgaben organisieren)
Informationen der aktuell angewählten Schweißaufgabe anzeigen
Neue Schweißaufgabe definieren
Schweißaufgabe kopieren
Informationen eines beliebigen JOB (Schweißaufgabe) anzeigen
Drucktaste „Programmablauf"
Im Betrieb wird die aktuelle Position im Programmablauf angezeigt.
Außerhalb können die Werte angewählt und mit dem Drehknopf, Schweißparameter
geändert werden.
Gasvorströmen (0,0 bis 20,0 s)
Startprogramm (DVstart 0 % bis 200 % / Ustart)
Startzeit (0,0 bis 20,0 s)
Anzeige aktuelles Programm
Endprogramm (0 % bis 200 %)
Endzeit (0,0 s bis 20,0 s)
Drahtrückbrand (2 bis 500)
Gasnachströmzeit (0,0 s bis 20,0 s)
Drucktaste "Programmanwahl 8 bis 15"
Anzeige gewähltes Programm während und Anwahl Programm außerhalb des
Schweißvorgangs.
Drucktaste "Programmanwahl 0 bis 7"
Anzeige gewähltes Programm während und Anwahl Programm außerhalb des
Schweißvorgangs.
Drucktaste "ENTER"
Bestätigung z. B.: von JOB-Parametern
Anwahl Superpuls (länger Betätigen)
Drucktaste " Program A" (Arbeitspunkt)
Drahtgeschwindigkeit
Spannungskorrektur
Dynamik (Signalleuchte blinkt)
